Особенности
- Измерение R изоляции: до 100 ГОм;
- Максимальное разрешение: 100 кОм;
- Испытательное напряжение (5 фиксированных значений): от 250 В до 2500 В;
- Функция дискретного нарастания Uиспыт (по 4 шага в 2-х поддиапазонах 2500 В) с регулируемым временем нарастания от 30 с до 5 мин;
- Автоматический расчет коэффициентов поляризации PI и абсорбции DAR;
- Измерение тока утечки (до 1,5 мА), окружающей температуры (до 70 °С);
- Внутренняя память 760 ячеек: запись результатов (260 тестов), встроенный цифровой авторегистратор/ logger (500 ячеек);
- Встроенный таймер и часы реального времени (отложенный запуск);
- ЖК-дисплей с графической линейной шкалой и подсветкой;
- Автоматический разряд накопительного конденсатора;
- Автовыключение питания (1…60 мин), индикация разряда батарей;
- Питание от сетевого адаптера;
- Интерфейс USB для передачи данных.
Технические характеристики
Параметр | Значение |
Сопротивление изоляции | |
Испытательное напряжение (постоянное) | 250 В, 500 В, 1000 В, 2500 В |
Значения дискретного нарастания Uисп (4 шага) | 500 В ► 1000 В ► 1500 В ► 2000 В ► 2500 В |
Длительность шага нарастания Uисп | 30 с/ 1/ 2/ 5 мин |
Пределы измерений | 100 МОм; 1 ГОм; 10 ГОм; 100 ГОм |
Тестовый ток | 1 мА - 1,2 мА |
Погрешность измерения | ± 5 % изм. ± 3% ед. мл. разряда ± 20 % изм. для диапазона ≥100 ГОм |
Нанпряжение (AC/DC) | |
Пределы измерений | 1000 В (постоянное), 600 В (переменное) |
Погрешность измерения | ± (2 % изм. ± 3% ед. мл. разряда) |
Разрешение | 1 В |
Детектор токов течки | |
Пределы измерений | 5 мкА, 50 мкА, 250 мкА, 1500 мкА |
Разрешение | 1 нА/ 10 нА/ 100 нА/ 1 мкА |
Погрешность | ± (10 % изм. ± 5% ед. мл. разряда) на пределе 5 мкА ± (2,5 % изм. ± 5% ед. мл. разряда) на остальных пределах |
Температура | |
Диапазон | 0... 25 °С; 25... 70 °С (встроенный датчик) |
Погрешность | ± 1 °С; ± 2 °С |
Общие данные | |
Встроенный таймер | Дата / время (автозапуск измерений в заданное время) |
Внутренняя память | 760 ячеек: 260 результатов тестов в ручном режиме. Встроенный цифровой авторегистратор/ logger (500 ячеек) |
Напряжение питания | 1,5 В х 8 (тип АА) |
Габаритные размеры | 210 х 155 х 95 мм |
Масса | 1,75 кг |
Комплект поставки
№ | Наименование | Количество |

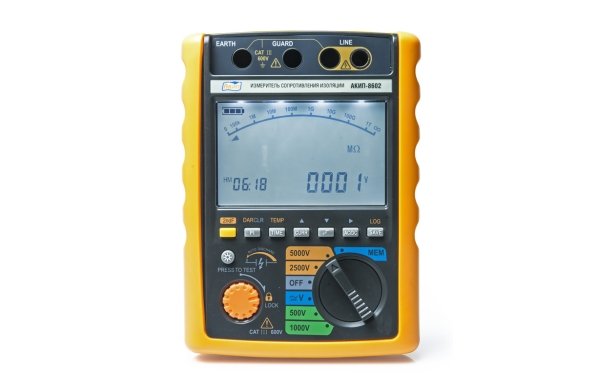

1 | Измеритель сопротивления изоляции АКИП-8602/1 | 1 |
2 | Измерительный провод | 3 |
3 | Источник питания | 8 |
4 | Сетевой адаптер питания | 1 |
5 | Кабель USB | 1 |
6 | CD-lиск с ПО | 1 |
7 | Руководство по эксплуатации | 1 |
8 | Жесткий кейс | 1 |
