Особенности
- Измерение сопротивления постоянному току (Rdc);
- Число измерительных входов: 1 канал (АКИП-6303), до 12/ 24 каналов с опцией внешнего коммутатора (АКИП-6303-12 каналов / АКИП-6303-24 канала);
- Диапазон измерений: 0,1 мкОм – 10 МОм (10 пределов);
- Базовая погрешность измерения: ± 0,01%;
- Максимальное разрешение: 0,01 мкОм;
- Тест-сигнал: постоянный ток (до 1А), импульсный режим;
- Дисплей 6 ½ разрядов («макс. 1.200.000»);
- Измерение в абсолютных и относительных (%) единицах;
- D-измерения;
- Измерение температуры: -10 …+60°C (±1°C);
- 4-х проводная схема измерения с термокомпенсацией;
- Скорость измерений: Fast/ Med/ Slow1/ Slow2 (макс. 2,2 мс);
- Ручной и авто выбор диапазона измерения;
- Режимы измерения: непрерывно, однократно;
- Режим «Компаратор»/ Comp (допусковая сортировка с рег. звук. сигнализацией): 10 выборок (High/ In/ LOW);
- Запись и воспроизведение до 10 профилей настроек;
- Интерфейсы: LAN, RS-232, внешний I/O;
- Поддержка стандартных команд управления от внешнего ПК (язык SCPI);
- Тип входных клемм: гнезда 4 мм («мама»);
- Выбор конфигурации цифровых выходов (NPN/ PNP);
- Выход сортировщика компонентов HANDLER;
- Опция: внешний многоканальный коммутатор (Multiplexer, ск. переключения 1 мс, число каналов – 12 / -24*).
Технические характеристики
| Параметр | Значение | |||||||||||
| Сопротивление | ||||||||||||
| Число каналов | 1 канал | 12 канала (с опцией*) | 24 канала (с опцией*) | |||||||||
| Диапазон измерений | 0,1 мкОм…10 МОм | |||||||||||
| Пределы измерений (Ом) | 10 m | 100 m | 1000 m | 10 | 100 | 1000 | 10 к | 100 к | 1000 к | 10 М | ||
| Разрешение (Ом) | 0,01μ | 0,1μ | 1μ | 10μ | 100μ | 1m | 10m | 100m | 1 | 10 | ||
| Тестовый ток (постоянный) | 1 мкА…1 А | |||||||||||
| Напряжение (ХХ) | < 1 В …< 5 В | |||||||||||
| Погрешность изм. | ±(0,01 % ·Rx + 0,001%·Rпр) | |||||||||||
| Температура | ||||||||||||
| Диапазон измерений | -10 …+ 60°C | |||||||||||
| Погрешность измерения | ±1 °C | |||||||||||
| Запуск | ||||||||||||
| Запуск | Внутренний, ручной, внешний (I/O), по шине (Bus) | |||||||||||
| Компарирование | ||||||||||||
| Число выборок | 10 групп | |||||||||||
| Дисплей | ||||||||||||
| Тип экрана | Цветной графический TFT дисплей | |||||||||||
| Формат индикации | 6 ½ разрядов, макс. «1.200.000» | |||||||||||
| Размер | диагональ 9 см | |||||||||||
| Дополнительные функции | Блокировка клавиатуры (Lock), масштабирование шкалы (Zoom), настройка звуковой сигнализации, автоматическое удержание (Auto-Hold), усреднение | |||||||||||
| Общие данные | ||||||||||||
| Скорость измерения | Fast (2,2 мс)/ Med (21мс/ 50 Гц; 18 мс/ 60Гц) Slow1 (102 мс)/ Slow2 (202 мс) |
|||||||||||
| Внутренняя память | 10 ячеек (запись/ вызов профиля настроек) | |||||||||||
| Интерфейс | LAN, RS-232, Handler (сортировщик), выход ЦАП (D/A out) | |||||||||||
| Выход ЦАП (D/A output) | 12 бит, Uвых 0…1,5В, импеданс 1 кОм, время отклика 20мс | |||||||||||
| Тип входных гнезд | гнезда 4 мм | |||||||||||
| Напряжение питания | 100В…240 В, 50 / 60 Гц (потребл. 40 ВА) | |||||||||||
| Тип охлаждения | Вентилятор (термоэлектрическая система) | |||||||||||
| Габариты (Ш*В*Г) | 215 х 96 х 325 мм | |||||||||||
| Масса | 4 кг | |||||||||||
Комплект поставки
| № | Наименование | Количество |

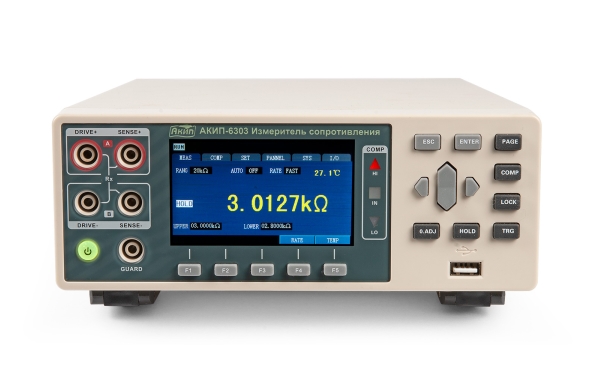

| 1 | Измеритель сопротивления АКИП-6303 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Имерительный кабель Kelvin | 1 |
| 4 | Интерфейсный кабель RS-232 | 1 |
| 5 | Термодатчик СНТ-9366 | 1 |
| 6 | Руководство по эксплуатации | 1 |
