Измерительные приборы контроля изоляции Ф4106 служат для измерения сопротивления изоляции при его снижении в сетях переменного тока с изолированной нейтралью, находящихся под напряжением 220 В или 380 В, частотой 50, 60 или 400 Гц.
Область применения измерителей Ф4106 — передвижные и стационарные электроустановки с изолированной нейтралью.
Прибор предназначен для встраивания и при эксплуатации доступ к разъему РУ и зажимам ПУ, а также к выходным и входным цепям прибора должен быть закрыт. Во внешней цепи питания прибора необходимо устанавливать предохранитель на 0,16 А типа ВПБ-6 или другого типа с аналогичными характеристиками.

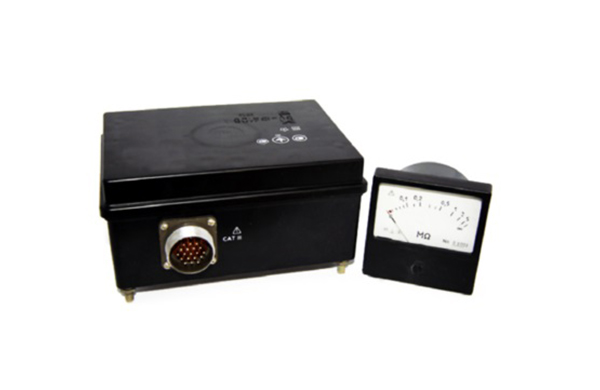

Щитовой измерительный прибор Ф4106 состоит из показывающего (ПУ) и релейного (РУ) устройств.
РУ имеет следующие уставки сопротивления:
Ф4106 – 30, 50, 500 кОм
Диапазон измерения ПУ – 0,02 — 5 МОм.
Класс точности ПУ – 2,5.
Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки.
Условия эксплуатации — от минус 60 ° С до плюс 60 ° С.
Исполнение прибора Ф4106 - пылезащищенное, брызгозащищенное, виброустойчивое.
Габаритные размеры, мм :
РУ – 175х98х143
ПУ — 80х80х100.
Масса, кг, не более:
РУ – 1,3
ПУ – 0,2.
Время установления рабочего режима — не более 15 минут.
Режим работы — непрерывный. Продолжительность непрерывной работы не ограничена.
