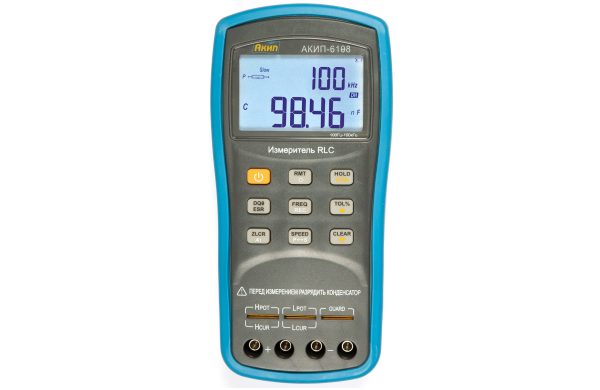

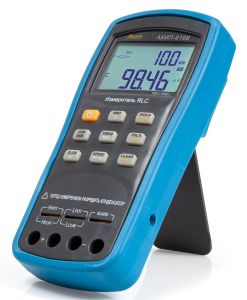

Измеритель параметров RLC АКИП-6108

Артикул: 1-10184

  • Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, сопротивления постоянному току, эквивалентного последовательного сопротивления
  • Базовая погрешность 0,1%
  • Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,6 ВСКЗ
  • Высокая скорость измерений, до 10 изм./ сек
  • Одновременная индикация двух измеряемых параметров
  • Автоматический выбор пределов измерения
  • Функция автоматической идентефикации
  • Низкое потребление питания, до 24 часов непрерывной работы
  • Двухсторонняя связь с компьютером через интерфейс USB
  • Автоматический выбор и удержание предела измерения
  • Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов

Назначение

Портативный измеритель параметров RLC АКИП-6108 имеет фиксированные частоты тест-сигнала выбираемые пользователем: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц. Реализована инновационная технология автоматического выбора режима измерений между L / C / R в зависимости от типа подключаемого компонента/радиодетали с одновременной индикацией параметра Q/D. Достаточно включить прибор и подсоединить объект измерений к входным гнёздам – всё остальное прибор сделает за вас. Базовая погрешность измерений составляет всего ±0,1%. При необходимости пользователь может выбрать требуемую схему замещения или изменить частоту и скорость измерения. АКИП-6108 измеряет фазовый сдвиг между напряжением и током и ESR. Максимальная разрядность индикатора основного параметра «40,000».

Прибор имеет возможность индикации только минимальных, средних или максимальных измеренных значений на основном дисплее. Среди удобных сервисных функций АКИП-6108 автоматическое 2-х ступенчатое включение/отключение подсветки ЖК-индикатора. Сначала уменьшение яркости через 15 с, а затем через 30 с – её автоотключение. Это обеспечивает комфортную работу с прибором,  экономит ресурс батарей питания, который составляет до 24 часов при непрерывной эксплуатации. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Питание осуществляется как от аккумуляторов, так и от сетевого адаптера с одновременной зарядкой аккумуляторов.

Современная эргономика, широкая функциональность и высокие технические характеристики в сочетании с конкурентной ценой, делают RLC-измеритель АКИП-6108 весьма привлекательным инструментом для специалистов различных сфер деятельности: производство, диагностика и отбраковка  (сервис, ремонт), а также радиолюбительство.

Особенности

  • Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, сопротивления постоянному току, эквивалентного последовательного сопротивления
  • Базовая погрешность 0,1%
  • Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,6 ВСКЗ
  • Высокая скорость измерений, до 10 изм./ сек
  • Одновременная индикация двух измеряемых параметров
  • Автоматический выбор пределов измерения
  • Функция автоматической идентефикации
  • Низкое потребление питания, до 24 часов непрерывной работы
  • Двухсторонняя связь с компьютером через интерфейс USB
  • Автоматический выбор и удержание предела измерения
  • Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов

Технические характеристики

Параметр Значение
Измерение RLC
Сопротивление (R, Z) 0,1 мОм…10,000 МОм
Емкость (C) 0,001 пФ…20,000 мФ
Индуктивность (L) 0,001 мкГн…1000,0 Гн
Добротность (Q) 0,0001…9999
Тангенс угла потерь (D) 0,0001…9,999
Фазового сдвига (Θ ) -179,9°…+179,9°
Погрешность измерения Базовая ± 0,1%
Скорость измерения 2 измерения/сек. (МЕДЛЕННО)
5 измерений/сек. (СРЕДНЕ)
10 измерений/сек. (БЫСТРО)
Схема измерения Параллельная / последовательная
Тест сигнал
Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированная)
Уровень тест-сигнала 0,6 ВСКЗ (фиксированный)
Выходное сопротивление 100 Ом (постоянное)
Дополнительные функции
Режим индикации измерений Абсолютное значение, мин./ средн./ макс. измерение
Режим сортировки 4 фикс. номинала (1%, 5%, 10%, 20%)
Интерфейс для связи с ПК USB (виртуальный последовательный порт)
Дисплей
Тип индикатора ЖК индикатор с подсветкой содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, Θ , ESR), индикаторы параметров режима измерения
Формат индикации 5 разрядов на основном экране (40.000)
4 разряда на дополнительном экране
Общие данные
Условия эксплуатации 0°С…40°С, относительная влажность до 90%
Напряжение питания Аккумулятор Ni-Mh 7,2 В (600 мА*ч) или сеть 220В/50Гц через адаптер 9 В (150 мА)
Потребляемый ток 25 мА (1 кГц, нагрузка 100 Ом); 2 мкА (питание откл.)
Время работы 24 часа с отключенной подсветкой дисплея
Время и ток заряда 80 мин./ 150 мА
Автоотключение 5/ 15/ 30/ 60 мин., либо отключено
Габаритные размеры 192х93х44мм
Масса

460 г

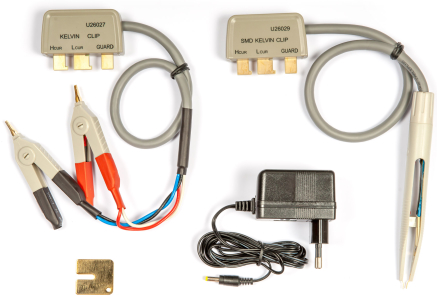

Комплект поставки

Наименование Количество
1. Портативный измеритель параметров RLC АКИП-6108 1
2. Руководство по эксплуатации 1
3. 4-х проводный измерительный кабель с 2-мя «крокодилами» 1
4. Щуп для SMD-компонентов 1
5. Аккумулятор 1
6. Адаптер питания 1
7. Короткозамыкатель 1
8. Диск с ПО (по запросу) 1
