MS-AMH-60
Набор утяжелителей (для автоматического управления AMH)
Номинальная полная масса: 60 кг
Набор утяжелителей включает в себя несущий колокол. Поставляется в многоразовых ящиках для транспортировки и хранения утяжелителей с калибровочным сертификатом.
Наборы утяжелителей массой менее 100 кг доступны, если не требуется использовать максимальный диапазон давления.
-
Усовершенствованная конструкция 50-миллиметрового поршневого цилиндра
В цилиндро-поршневом механизме модели PG9607 воплощен более чем пятнадцатилетний опыт разработки, производства и калибровки 50-миллиметровых поршневых цилиндров. Модель PC-9607-5 представляет собой поршневой цилиндр 5 кПа/кг с неподвижным поршнем и подвижным цилиндром. Улучшенный технологический процесс и усовершенствованные методы испытаний привели к появлению механизма с очень низким уровнем деформаций. Поршневой цилиндр диаметром 50 мм обладает исключительными характеристиками в диапазоне давлений до 500 кПа при использовании груза массой 100 кг. Монтажная стойка PG9607 обеспечивает приложение независимо управляемого давления зазора к внутренней стороне поршня для прогнозируемого изменения зазора между поршнем и цилиндром при сложных экспериментах
Инновации, снижающие погрешность до минимума
Два десятилетия назад в семействе грузопоршневых манометров PG7000 производства компании DH Instruments были впервые реализованы преимущества встроенной технологии съема показаний и мониторинга наряду с другими технологическими и эргономическими улучшениями. В платформу PG9000 добавлен ряд инноваций для еще большего повышения качества измерений.

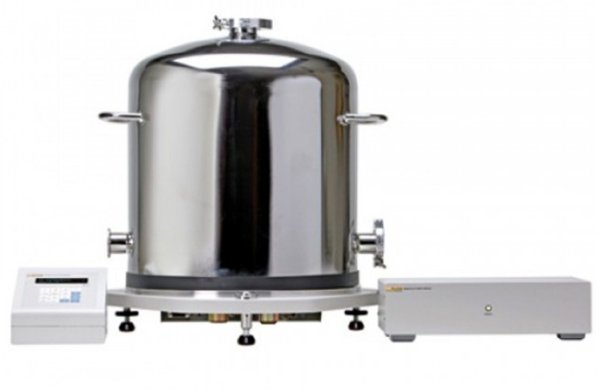

Платформа состоит из манометрического терминала, основания поршневого манометра и нового дистанционного блока электроники. Терминал служит для взаимодействия с пользователем. Он обеспечивает хранение данных метрологических составляющих, отображение состояния рабочей и окружающей среды и вычисляет давление.
Основание поршневого манометра PG9000 поддерживает автоматический поворот поршневого цилиндра и оперирование грузами, однако все электронные компоненты, обеспечивающие работу датчиков и управление поворотом, вынесены в дистанционный блок электроники. Такое решение способствует наивысшей температурной стабильности основания даже при длительной вакуумной работе, поскольку все значимые источники расположены вдали от основания.
Монтажная стойка PG9607 содержит два интегрированных платиновых термометра сопротивления для снижения температурной погрешности поршневого цилиндра. Датчики температуры легко снимаются для калибровки. В дополнительную эталонную вакуумную аппаратуру включен емкостный мембранный манометр. Он служит для выполнения остаточных вакуумных измерений в режиме абсолютного измерения. Модель PG9607 также обладает возможностью интеграции данных измерений, поступающих практически от любого вакуумного датчика.
Автоматизация метрологических работ
Технология автоматизированного управления грузами (AMH) реализована в модели PG9607 в расширенном виде для обеспечения работы с манометрическим и абсолютным давлением при массе грузов до 100 кг. Устранение необходимости в ручной установке грузов снижает механический износ и повышает стабильность масс. Механизм автоматизированного управления грузами располагается внутри вакуумного колокола, что устраняет необходимость откачивания воздуха при замене грузов в различных контрольных точках. Поддержание вакуума обеспечивает более низкое значение и статический характер остаточных вакуумных составляющих. Общая продолжительность испытаний сокращается, что способствует повышению эффективности работ. В особенности это касается измерения абсолютных давлений. За счет полной автоматизации достигается высокое постоянство измерений и создаются условия для расширенных испытаний со множеством контрольных точек, которые непрактично выполнять вручную. Калибровочное ПО, такое как COMPASS® for Pressure, создает возможность проведения полностью автономных испытаний.
Общие технические характеристики
Электропитание Переменное напряжение 85/264 В, 50/60 Гц, макс. потребляемая мощность 22 В·А Температура Эксплуатация: от 15 до 35 °C
Хранение: от –20 до 70 °CВлажность Эксплуатация: от 5 % до 95 % (относительная), без конденсации Масса Инструментальная платформа без установленных грузов и поршневого цилиндра
PG9607 (без вакуумного оборудования): 34 кг
Дистанционный блок электроники: 1,9 кг
Манометрический терминал: 1,4 кг
Дополнительное вакуумное оборудование: 16 кгГабариты (В x Ш x Г) Основание PG9607 (без вакуумного оборудования):
34,1 см x 54,3 см x 52,3 см
(высота измеряется по верхнему краю поршневого цилиндра)Основание PG9607 (с подключенными дополнительными вакуумным колоколом и мембранным манометром):
56 см x 54,3 см x 52,3 см
(высота измеряется по верхнему краю вакуумного колокола)Дистанционный блок электроники: 10,2 см x 35,1 см x 19,6 см
Манометрический терминал: 12 см x 15 см x 20 см
Микропроцессоры Инструментальная платформа: Motorola 68302
Манометрический терминал: Hitachi 64180Порты связи RS-232
COM 1: главный компьютер
COM2: датчик остаточного давления в вакууме (внешний)
COM3: автоматизированный контроллер давления COM4: не используется (запасной)
IEEE-488: главный компьютерПолный диапазон давления Манометрическое: от 11 кПа до 500 кПа1
Абсолютное: от 11 кПа до 500 кПа1Рабочая среда Газ: азот, гелий, сухой воздух (точка росы ≤ –40 ºC) Максимальная масса груза 100 кг1 Подсоединение давления Основание PG 9607
Тестовый порт: DH200*
Управляемое давление зазора: DH200*
* Сальник и манжета для конических трубок и трубок с левосторонней резьбой диаметром 6,35 мм. Эквивалент AE SF250C, HIP LF4 и др.Привод системы AMH
Соединитель для быстрого подключения эквивалентный серии Swagelok QM (QM2-B-200). Для использования с концом системы двустороннего отключения типа DESO.Газоотвод системы AMH
Соединитель для быстрого подключения эквивалентный серии Swagelok QM (QM2-B-200). Только для использования с концом системы одностороннего отключения типа SESO.Дистанционный блок электроники
Порт ATM: 10-32 UNFВакуумный колокол: 3x 40 мм фланец ISO/KF, 1x 50 мм фланец ISO/KF (верхний)
Соответствие CE
Все модели PG9000 соответствуют требованиям CE1 Общая масса утяжелителей в наборе утяжелителей MS-AMH-100 составляет около 104,5 кг. В сочетании с поршнем или цилиндром и вакуумным колоколом общая масса грузов может составлять до 106 кг, что обеспечивает давление до 530 кПа.
Система автоматизированного управления грузами AMH-100-VAC (дополнительно)
Требования к электропитанию Постоянное напряжение 15 В при токе 2 А, максимальная потребляемая мощность 30 Вт. Температура Эксплуатация: от 15 до 35 °C Габариты (В x Ш x Г) 41 см x 41 см x 36 см Масса 12 кг Электропитание и подключения Специальный 8-штырьковый разъем Подача воздуха в систему AMH 550 кПа ± 10 % (минимальный поток) Отбор воздуха из системы AMH Не менее 50 кПа при нормальном атмосферном давлении (минимальный поток) Подсоединение давления Давление: соединительный конец для быстрого подключения типа DESO (двустороннее отключение)
Вакуум: соединительный конец для быстрого подключения типа SESO (одностороннее отключение)Поршневой цилиндр (PC-9607-5)
Поршень закреплен в фиксированном положении на монтажной стойке. Цилиндр перемещается вертикально и поворачивается. Материал поршня Карбид вольфрама Материал цилиндра Карбид вольфрама Номинальный диаметр 50 мм Номинальная площадь 2 000 мм2 Система крепления Свободная деформация с контролируемым давлением в зазоре (CCP) с внутренней стороны поршня. Типичная скорость опускания (при максимальном грузе) < 0,25 мм/мин при 500 кПа Наборы утяжелителей
Все грузы поставляются в литых корпусах, пригодных для многократного использования, со специализированными вставками. Грузы Материал: немагнитная нержавеющая сталь 304L Поверхность: электрополированная
Допуск на точность настройки: ± 20 миллионных долей от номинального значения
(для ручных наборов утяжелителей. Наборы утяжелителей для системы AMH не имеют фиксированных допусков на точность настройки)Погрешность измерений: ± 5 миллионных долей или 1 мг (большее из двух)
Погрешность измерений: ± 1 мг
Измерение давления
Погрешность в эффективной области поршневого цилиндра и типичная погрешность измерений давления, вносимая грузопоршневым манометром, указана в отчете о калибровке поршневого цилиндра и в текущей версии технического документа 0180TN12 «Typical Pressure Measurement Uncertainty Defined by a PG9607 or PG9602 Piston Gauge» (Типичная погрешность измерения давления, вносимая грузопоршневыми манометрами PG9607 и PG9602). Чувствительность1 0,005 Па + 0,5 миллионной доли Воспроизводимость2 ± 2 миллионные доли + 0,05 Па 1 Чувствительность: наименьшая вариативность входного параметра, отражающаяся на значении выходного параметра.
2 Воспроизводимость: корень из суммы квадратов стабильности эффективной области и стабильности набора утяжелителей AMH 100 на 1 год.Измерение условий окружающей среды, а также состояния прибора.
Температура окружающей среды Диапазон: от 0 до 40 °C
Разрешение: 0,1 °C
Погрешность: ± 1 °CТемпература блока поршневого цилиндра Диапазон: от 0 до 40 °C
Разрешение: 0,01 °C
Погрешность: ± 0,1 °CБарометрическое давление (измеряется внутренним датчиком) Диапазон: от 70 до 110 кПа
Разрешение: 10 Па Погрешность: ± 140 ПаБарометрическое давление также можно считывать автоматически с помощью любого устройства с интерфейсом RS-232, например DHI RPM.
Относительная влажность Диапазон относительной влажности: от 5 до 95 %
Разрешение: 1 % отн.вл.
Погрешность: ± 10 % (единиц влажности)Положение поршня Диапазон: ±¬4,5·мм
Разрешение: 0,1 ммПоворот поршня (скорость и замедление) Диапазон: от 2 об./мин до 99 об./мин Разрешение: 1 об./мин Вакуум (дополнительно) Диапазон: 0 – 13 Па
Разрешение: 0,01 Па
Погрешность: ± 0,05 Па + 0,5 % от показаний
