Измеритель шумовых параметров Х5-57 16449

Артикул: 1-16449

• Панорамное измерение шумов в диапазоне частот в коаксиальных измерительных СВЧ трактах 7,03х3,04 мм и 3,5х1,52 мм.
• Диапазон частот 8,0… 18,0 ГГц
• Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств
• Измерение коэффициентов передачи СВЧ устройств в диапазоне 0…60 дБ ± 0.2 дБ, 0…40 дБ ± 0.14 дБ.
• Уровень собственного коэффициента шума прибора ≤ 6 дБ.
• КСВН генератора шума в диапазоне 8,0… 12,0 ГГц ≤ 1.25, 12,0… 18,0 ГГц ≤ 1.3.
• Точность установки и поддержания частоты гетеродина 0.3·10–7 F за год, где F - установленная частота.

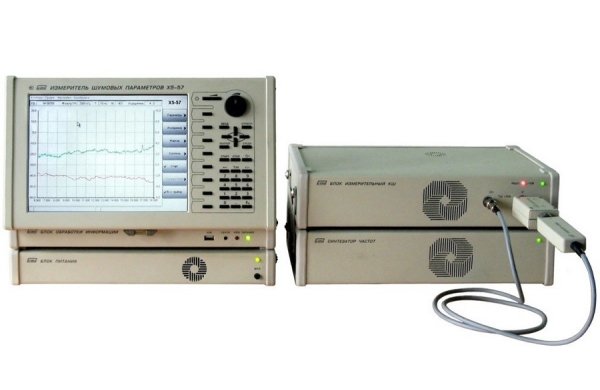

Измеритель шумовых параметров Х5-57



Предназначен для измерения шумовых параметров СВЧ четырехполюсников в диапазоне частот 8,0… 18,0 ГГц.
Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного блока и комплекта внешних устройств.

Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 год.
Могоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
Блоки прибора объединены скоростным интерфейсом USB 2,0 под управлением ОС Windows ХР.

Измеритель Х5-57 незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.



Общие параметры
Панорамное измерение шумов в диапазоне частот в коаксиальных измерительных СВЧ трактах 7,03х3,04 мм и 3,5х1,52 мм.
Диапазон частот 8,0… 18,0 ГГц
Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств
Измерение коэффициентов передачи СВЧ устройств в диапазоне 0…60 дБ ± 0.2 дБ, 0…40 дБ ± 0.14 дБ.
Уровень собственного коэффициента шума прибора ≤ 6 дБ.
КСВН генератора шума в диапазоне 8,0… 12,0 ГГц ≤ 1.25, 12,0… 18,0 ГГц ≤ 1.3.
Точность установки и поддержания частоты гетеродина 0.3·10–7 F за год, где F - установленная частота.
Напряжение питающей сети 220 ± 22 В и частотой 50 ± 1 Гц.
Температура от 0 до +40°С; относительная влажность до 90% при температуре +25°С;
Мощность 200 ВА
Масса 18,5 кг
Размеры персонального компьютера с плоским экраном - 360х230х100 мм (в транспортном положении);
системного источника питания - 360х230х50 мм;
синтезатора частот и измерительного блока - 360х230х80 мм.
