Измеритель шумовых параметров Х5-58 16450

Артикул: 1-16450

• Панорамное измерение шумов в диапазоне частот 17,44… 37,5 ГГц: в волноводных измерительных СВЧ трактах 11х5,5 мм и 7,2х3,4 мм.
• Диапазон частот 17,44…37,5 ГГц
• Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств от 0 до 30 дБ с погрешностью не хуже ± 0,11 дБ.
• Измерение коэффициентов передачи СВЧ устройств в диапазоне 0…60 дБ ± 0.2 дБ, 0…40 дБ ± 0.14 дБ.
• Уровень собственного коэффициента шума прибора ≤ 9 дБ.
• КСВН генератора шума в диапазоне 17,44…25,95 ГГц ≤ 1.35, 25,95…37,5 ГГц ≤ 1.45.
• Точность установки и поддержания частоты гетеродина 0.3·10–7 F за год, где F - установленная частота.

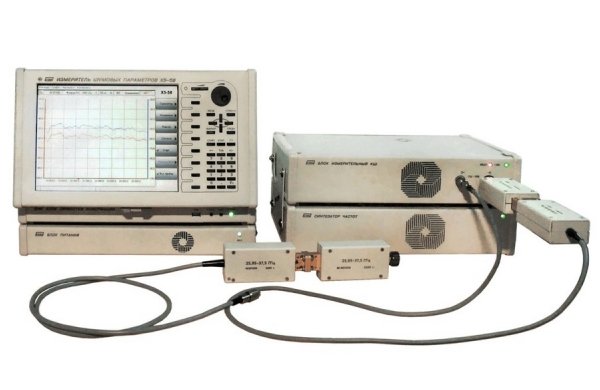

Измеритель шумовых параметров Х5-58



Предназначен для измерения шумовых параметров СВЧ четырехполюсников в диапазоне частот 17.44…37.5 ГГц.
Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного блока и комплекта внешних устройств.

Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 год.
Могоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
Блоки прибора объединены скоростным интерфейсом USB 2,0 под управлением ОС Windows ХР.
Измеритель Х5-58 незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.



Общие параметры
Панорамное измерение шумов в диапазоне частот 17,44… 37,5 ГГц: в волноводных измерительных СВЧ трактах 11х5,5 мм и 7,2х3,4 мм.
Диапазон частот 17,44…37,5 ГГц
Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств от 0 до 30 дБ с погрешностью не хуже ± 0,11 дБ.
Измерение коэффициентов передачи СВЧ устройств в диапазоне 0…60 дБ ± 0.2 дБ, 0…40 дБ ± 0.14 дБ.
Уровень собственного коэффициента шума прибора ≤ 9 дБ.
КСВН генератора шума в диапазоне 17,44…25,95 ГГц ≤ 1.35, 25,95…37,5 ГГц ≤ 1.45.
Точность установки и поддержания частоты гетеродина 0.3·10–7 F за год, где F - установленная частота.
Напряжение питающей сети 220 ± 22 В и частотой 50 ± 1 Гц.
Температура от 0 до +40°С; относительная влажность до 90% при температуре +25°С;
Мощность 300 ВА
Масса 19 кг
Размеры персонального компьютера с плоским экраном - 360х230х100 мм (в транспортном положении);
системного источника питания - 360х230х50 мм;
синтезатора частот и измерительного блока - 360х230х80 мм.
