Измеритель шумовых параметров Х5-55 16448

Артикул: 1-16448

• Точность установки и поддержания частоты гетеродина 0.5·10–8 за год и менее 10–9 за сутки от установленной частоты.
• Диапазон частот 0,01…8,3 ГГц
• Панорамное однополосное измерение шумов в полосах частот 2 МГц, 1 МГц, 500 кГц, 300 кГц, 150 кГц, в диапазоне частот 0.01…8.3 ГГц.
• Температура воздуха +5...+40 С
• Напряжение питающей сети (200 ± 22) В и частотой (50 ± 1) Гц
• Мощность 200 ВА

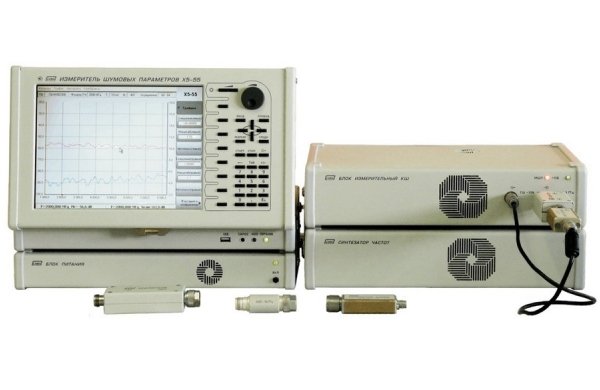

Измеритель шумовых параметров Х5-55



Предназначен для измерения шумовых параметров СВЧ четырехполюсников в диапазоне частот 0.01…8.3 ГГц.
Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частот, измерительного блока и комплекта внешних устройств.

Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ с погрешностью не хуже ± 0.4 дБ.
Измерение коэффициентов передачи СВЧ устройств в диапазоне от 0 до 60 дБ с инструментальной погрешностью не хуже ± 0.3 дБ.
В модификации Х5-55/1 система, кроме перечисленных функций, выполняет градуировку генераторов шума с погрешностью ± 5%.
Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 – 3 года.
Могоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
Блоки прибора объединены скоростным интерфейсом USB 2,0 под управлением ОС Windows ХР.
Измерительная система Х5-55 незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.



Общие параметры
Точность установки и поддержания частоты гетеродина 0.5·10–8 за год и менее 10–9 за сутки от установленной частоты.
Диапазон частот 0,01…8,3 ГГц
Панорамное однополосное измерение шумов в полосах частот 2 МГц, 1 МГц, 500 кГц, 300 кГц, 150 кГц, в диапазоне частот 0.01…8.3 ГГц.
Температура воздуха +5...+40 С
Напряжение питающей сети (200 ± 22) В и частотой (50 ± 1) Гц
Мощность 200 ВА
Масса 14 кг
Размеры персонального компьютера – 360х230х100 мм (в транспортном положении).
системного источника питания – 360х230х50 мм;
измерительного модуля – 360х230х80 мм;
синтезатора частот – 360х230х80 мм;
