Особенности
- Максимальная функциональность «3 в 1»: AC/ DC/ IR;
- Испытание переменным напряжением до 5 кВ. Частота 50/60 Гц;
- Испытание постоянным напряжением до 6 кВ;
- Измерение сопротивления изоляции;
- Разрешение: 1 мкА - по току, 1 В – по напряжению;
- Установка высоковольтного U теста при отключенной нагрузке, регулировка высокого напряжения в ходе теста;
- Микропроцессорное управление, высокая стабильность U теста;
- Режимы тестирования: «Ручной»/ «Авто» (таймер);
- Графический матричный дисплей с подсветкой (95х20);
- Память: 3 ячейки для записи профилей;
- Интерфейсы RS-485, RS-232 Опция, Аналоговый.
Функциональность измерителей параметров электробезопасности
Модель | Выходная мощность | Испытание переменным напряжением | Испытание постоянным напряжением | Измерение сопротивления изоляции |
АКИП-8408/1 | 100 ВА | ✓ | - | - |
АКИП-8408/2 | 100 ВА | ✓ | ✓ | ✓ |
Технические характеристики
Параметр | Значение |
Испытание переменным током | |
Испытательное напряжение | 10 В … 5 кВ; частота 50/60 Гц (в зависимости от сети питания) |
Погрешность установки | ±3 |
Разрешение | 1 В |
Максимальная мощность | 60 Вт |
Диапазон установки тока | 0,001…12 мА |
Погрешность установки | ±(3 % + 2 ед. мл. разряда) |
Разрешение | 1 мкА |
Время нарастания | 0,1 … 999,9 с |
Испытание постоянным током | |
Испытательное напряжение | 10 В … 6 кВ |
Погрешность установки | ±3 |
Разрешение | 1 В |
Максимальная мощность | 36 Вт |
Диапазон установки тока | 0,001 мА…6 мА |
Погрешность установки | ± (3 % + 2 ед. мл. разряда) |
Разрешение | 1 мкА |
Время нарастания | 0,1 … 999,9 с |
Измерение сопротивления изоляции | |
Тестовое напряжение | 500 … 1000 В |
Диапазон измерений | 100 кОм…99 ГОм |
Общие данные | |
Время испытания | 0,1…999,9 с (таймер) или непрерывно |
Дисплей | 95х20 |
Память | 3 ячейки (запись/ вызов профилей теста) |
Напряжение питания | 198 … 240 В ± 10 %, 47 …63 Гц |
Потребляемая мощность | не более 100 ВА |
Габаритные размеры | 374 х 99 х 280 мм |
Масса | 7,5 кг |
Комплект поставки
№ | Наименование | Количество |

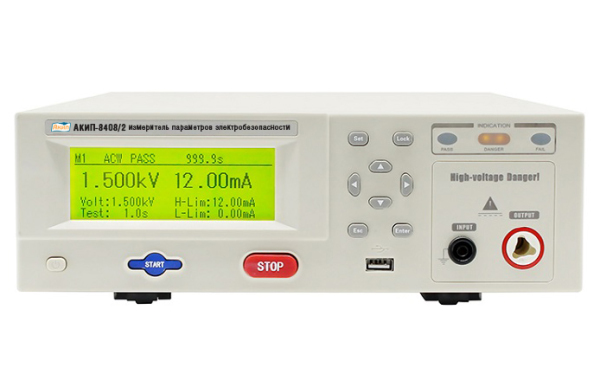

1 | Измеритель параметров электробезопасности АКИП-8408/2 | 1 |
2 | Кабель питания | 1 |
3 | Тестовый кабель | 1 |
4 | Высоковольтный кабель | 1 |
