• Диапазон частот: от 9 кГц до 3,0 ГГц
• Абсолютная погрешность измерения уровня: ±0,5 дБ
• Интермодуляционные искажения третьего порядка (TOI): +13 дБм
• Средний уровень собственного шума: минус 161 дБм/Гц
• Набор стандартных одноклавишных измерений мощности
• Базовые функции для предварительных квалификационных измерений на соответствие нормам к излучаемым ЭМП (опция)
• Прикладные измерительные программы для аналоговой демодуляции, измерения фазового шума, коэффициента шума; измерительное приложение векторного анализа сигналов 89600B
• Программное обеспечение MATLAB® для анализа, визуализации данных и автоматизации измерений
• Совместимость с классом С стандарта LXI, языком SCPI; наличие драйвера IVI<COM
• Интерфейсы USB 2.0, 100Base • Совместимость по языку дистанционного управления анализаторами спектра серии ESA и другими анализаторами сигналов серии Х
• Интерфейс пользователя, общий для серии Х и открытая операционная система Windows® XP

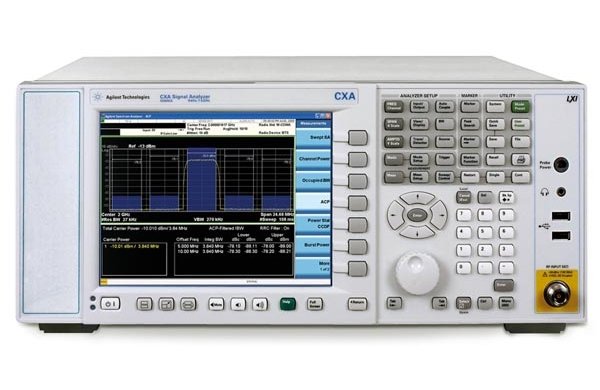

Анализатор сигналов CXA компании Agilent является универсальным и недорогим средством измерения важнейших параметров сигнала. Он обеспечивает достаточно возможностей для ускорения испытаний и разработки изделий. Анализатор сигналов CXA также расширяет возможности обучения в области ВЧ технологий и беспроводной связи.
Анализатор сигналов для производственных испытаний
Анализатор сигналов CXA лучше всего подходит для ручных или автоматизированных испытаний ВЧ компонентов, таких как усилители и фильтры, а также электронных изделий, таких как беспроводные телефоны, маршрутизаторы беспроводных локальных сетей и беспроводные системы пейджинговой связи.
Измерительные возможности включают анализ спектра общего назначения и набор одноклавишных измерений мощности. Для большей гибкости предоставляется возможность быстрого конфигурирования и реконфигурирования анализатора сигналов CXA с помощью множества прикладных измерительных программ для конкретных измерений, таких как измерение фазового шума, коэффициента шума и аналоговая демодуляция. Модернизация с помощью лицензионных ключей делает процесс реконфигурирования быстрым и удобным.
При работе в составе автоматизированных испытательных систем (АИС) CXA обеспечивает подключение по интерфейсам GPIB, USB 2.0 и LAN (100Base/T) и соответствует классу С стандарта LXI. Помимо возможности программирования на языке SCPI, CXA совместим по коду с анализаторами спектра серии ESA компании Agilent, что упрощает модернизацию АИС посредством перехода к использованию CXA. Кроме того, CXA совместим по языку дистанционного управления со всеми анализаторами сигналов серии Х компании Agilent.
При использовании для ручных испытаний процесс обучения ускоряется благодаря интерфейсу пользователя, который базируется на Microsoft® Windows® XP и является одинаковым для всей серии Х компании Agilent. Кроме того, операторы, знакомые с серией ESA, оценят сходство работы с анализатором сигналов CXA. Когда бы ни возникли вопросы,
встроенная информационно/справочная система анализатора сигналов CXA обеспечит максимум информации по его работе.
Анализатор CXA сконструирован таким образом, чтобы обеспечить максимальное время безотказной работы. Аппаратная и программная платформа, заложенная в основу серии Х и используемая также в анализаторах сигналов EXA и MXA компании Agilent, испытана и признана очень надёжной.
Изменение конфигурации для новых потребностей
Анализатор сигналов CXA обеспечивает множество видов измерений и функциональных свойств, которые способствуют снижению стоимости и увеличению производительности производственных испытаний и охватывают широкий диапазон от важнейших измерений параметров частоты и уровня мощности до специальных задач, таких как предварительные квалификационные измерения на соответствие нормативным требованиям к излучаемым ЭМП, поиск побочных составляющих, измерение уровня взаимных помех и интермодуляционных искажений третьего порядка
Обеспечивается соответствие предъявляемым требованиям в будущем и защита инвестиций за счёт практически неограниченной масштабируемости серии Х. Функциональная гибкость является результатом длинного перечня прикладных измерительных программ: когда необходимо, пользователь может добавить специальные возможности, такие как измерение коэффициента шума и аналоговая демодуляция. Все прикладные измерительные программы тестируются и готовятся к использованию с анализаторами сигналов EXA и MXA, их растущее число становится доступным и для CXA. Это упрощает переход от НИОКР к стадии производства за счёт использования приборами одного и того же кода.
Такой уровень гибкости поможет решать проблемы, связанные с изменениями технических требований к испытаниям. Например, пользователь может быстро измерить побочные составляющие и гармоники, используя быстродействие анализатора сигналов CXA и отличные характеристики среднего уровня собственных шумов. Такие измерения, как мощность в основном канале, мощность в соседнем канале и занимаемая полоса частот, легко выполняются посредством нажатия одной клавиши, поскольку они включены в набор измерений мощности анализаторов сигналов серии Х. С помощью опции EMC можно даже проводить предварительные квалификационные измерения на соответствие нормативным требованиям к излучаемым ЭМП.
Ускорение разработки изделий и совершенствования существующих конструктивных решений
Анализатор сигналов CXA поможет пользователю ускорить разработку изделий и совершенствование конструктивных решений, не увеличивая затрат на приобретение оборудования. Встроенные возможности CXA позволяют провести важнейшие измерения частоты, уровня мощности, побочных составляющих и искажений без излишних затрат.
Для получения больших возможностей исследования можно увеличить гибкость анализатора с помощью прикладных измерительных программ для конкретных измерений, таких как измерение фазового шума, коэффициента шума и аналоговая демодуляция. Список доступных прикладных измерительных программ серии Х будет расти по мере выполнения работ по подготовке их к использованию на анализаторе сигналов CXA.
Анализ во временной, частотной и модуляционной областях достигается при использовании программного обеспечения векторного анализа сигналов 89600B. Анализатор сигналов CXA может исполнять либо программное обеспечение векторного анализа сигналов 89600B, либо измерительное приложение векторного анализа сигналов W9064A, которые хорошо интегрируются в анализатор.
Являясь одним из представителей серии Х компании Agilent, анализатор сигналов CXA позволяет выгодно применить наработанный опыт и процедуры испытаний также при использовании анализаторов сигналов EXA, MXA и PXA в течение всего жизненного цикла изделия пользователя.
Использование для целей обучения
Анализатор сигналов CXA является также превосходным средством обучения методам анализа ВЧ сигналов, начиная от определения основных параметров ВЧ схем до углублённого анализа сигналов. Знакомый и интуитивно/понятный интерфейс пользователя серии Х на базе операционной системы Windows позволит студентам больше сосредоточиться на изучении теории измерений, а не работы прибора. Полученные практические навыки применимы также и к другим представителям серии Х компании Agilent. Чтобы ещё больше расширить универсальный диапазон встроенных возможностей, пользователь может добавить программное обеспечение векторного анализа сигналов 89600B и легко интегрировать анализатор сигналов CXA в среду анализа, такую как MATLAB®, для анализа и визуализации данных, а также публикации результатов иследований. Можно также использовать среды визуального программирования, такие как Agilent VEE Education, для вычислений, моделирования и управления измерительными приборами.
Гарантированные частотные и временные характеристики
Диапазон частот: от 9 кГц до 7,5 ГГц
| Полоса | Гармоника гетеродина (N) | Диапазон частот |
| 0 | 1 | от 9 кГц до 3,08 ГГц |
| 1 | 1 | от 2,95 до 3,80 ГГц (опция 507) |
| 2 | 1 | от 3,70 до 4,55 ГГц (опция 507) |
| 3 | 1 | от 4,45 до 5,30 ГГц (опция 507) |
| 4 | 1 | от 5,20 до 6,05 ГГц (опция 507) |
| 5 | 1 | от 5,95 до 6,80 ГГц (опция 507) |
| 6 | 1 | от 6,70 до 7,50 ГГц (опция 507) |
Опорная частота
| Погрешность | ±[время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] |
| Скорость старения | ±1 х 10-6 за год |
| Температ. нестабильность | |
| от 20 до 30 °С | ±2 х 10-6 |
| от 5 до 50 ° | ±2 х 10-6 |
| Достижимая погрешность начальной калибровки | ±1,4 х 10-6 |
| Остаточная ЧМ | ≤ (10 Гц х N) (размах) за 20 мс (ном.) |
Погрешность отсчёта частоты
(начальной, конечной, центральной, маркера)
±(частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
* Разрешение по горизонтали равно: полоса обзора/(число точек развертки – 1)
Счётчик частоты маркера
| Погрешность | ±(частота маркера х погрешность опорной частоты + 0,100 Гц) |
| Погрешность счётчика дельта:маркера | ±(частота дельта маркера х погр. опорной частоты + 0,141 Гц) |
| Разрешение счётчика | 0,001 Гц |
Полоса обзора (ПО)
(БПФ и режим со свипированием)
| Диапазон | 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора |
| Разрешение | 2 Гц |
| Погрешность | |
| Свип. | ±(0,25 % х ПО + разрешение по горизонт.) |
| БПФ | ±(0,10 % х ПО + разрешение по горизонт.) |
Время развертки
| Пределы | |
| ПО = 0 Гц | от 1 мкс до 6000 с |
| ПО ≥ 10 Гц | от 1 мс до 4000 с |
| Погрешность | |
| ПО ≥ 10 Гц, свип. | ±0,01 % (ном.) |
| ПО ≥ 10 Гц, БПФ | ±40 % (ном.) |
| Полоса обзора = 0 Гц | ±1 % (ном.) |
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера |
| Задержка запуска | |
| ПО = 0 Гц или БПФ | от минус 150 до + 500 мс |
| ПО ≥ 10 Гц, свип. | от 1 мкс до 500 мс |
| Разрешение | 0,1 мкс |
Временное стробирование
| Методы стробирования | Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ |
| Длит. стробирования (кроме стробир. БПФ) | От 100 нс до 5 с |
| Задержка стробирования | От 0 до 100 с |
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) |
Число точек развёртки (графика)
| Все полосы обзора | от 1 до 40001 |
Полоса пропускания (ПП)
| Полоса (на уровне −3,01 дБ) | от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц |
| Погрешность ПП (по мощности) | |
| От 1 Гц до 750 кГц | ±1,0 % (±0,044 дБ) (ном.) |
| От 820 кГц до 1,2 МГц | ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3 ГГц) |
| От 1,3 до 2,0 МГц | ±0,07 дБ (ном.) (центр. частота < 3 ГГц) |
| От 2,2 до 3,0 МГц | ±0,15 дБ (ном.) (центр. частота < 3 ГГц) |
| От 4 до 8 МГц | ±0,25 дБ (ном.) (центр. частота < 3 ГГц) |
| Погрешность ПП (по уровню −3,01 дБ) | |
| От 1 Гц до 1,3 МГц | ±2% (ном.) |
| От 1,5 до 3,0 МГц | ±7% (ном.) (центр. частота < 3 ГГц) |
| От 4 до 8 МГц | ±15% (ном.) (центр. частота < 3 ГГц) |
| Коэфф. прямоугольности (избирательность) | |
| (по уровням −60/−3 дБ) | 4,1 : 1 (ном.) |
Полоса анализа
| Макс. полоса | 10 МГц |
Полоса видеофильтра (VBW)
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) |
| Погрешность | ±6 % (ном.) |
Скорость измерений
| (число точек развёртки = 101) Измерение в режиме местного управления и скорость обновл. изображения на экране | 11мс (90/с), ном. |
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | 4мс (250/с), ном. |
| Поиск максимума с использованием маркера | 5 мс, ном. |
| Настройка центр. частоты и передача данных (в диап. ВЧ) | 22 мс, ном. |
| Переключ. вида измер./режима | 75 мс, ном. |
Погрешность и пределы измерения уровня
Диапазон уровней
Пределы измерения
| Предусилитель выключен | |
| от 100 кГц до 1 МГц | от средн. уровня собств. шума до +20 дБм |
| от 1 МГц до 7,5 ГГц | от средн. уровня собств. шума до +23 дБм |
| Предусилитель включен | |
| от 100 кГц до 7,5 ГГц | от средн. уровня собств. шума до +15 дБм |
| Пределы ослабления входного аттенюатора (от 100 кГц до 7,5 ГГц) | |
| Станд. комплектация | от 0 до 50 дБ с шагом 10 дБ |
| Опция FSA | от 0 до 50 дБ с шагом 2 дБ |
Максимальный безопасный уровень на входе
| Суммарная средняя мощность | +30 дБм (1 Вт) (установка входного аттенюатора ≥ 20 дБ, предусилитель выкл. +10 дБм (10 мВт) (установка входного аттенюатора ≥ 20 дБ, предусилитель вкл. |
| Пиковая мощность в импульсе (длит имп.+50 дБм (100 Вт) при входном ослаблении ≥ 30 дБ | |
| Напряжение постоянного тока | |
| Связь по перем. току | ±50 В |
Пределы шкалы экрана
| Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБ от 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) |
| Линейная шкала | 10 делений масштабной сетки |
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А |
Частотная характеристика
(входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, σ = номинальное стандартное отклонение)
| Полоса частот | По спецификации | С достов. 95% (≈2σ) |
| От 9 кГц до 10 МГц | ±0,60 дБ | ±0,45 дБ |
| От 10 МГц до 3 ГГц | ±0,75 дБ | ±0,55 дБ |
| От 3 до 5,25 ГГц | ±1,45 дБ | ±1,00 дБ |
| От 5,25 до 7,5 ГГц | ±1,65 дБ | ±1,20 дБ |
| С предусилителем (опции P03/P07, ослабление 0 дБ) | ||
| От 100 кГц до 3 ГГц | ±0,70 дБ | |
| От 3 до 5,25 ГГц | ±0,85 дБ | |
| От 5,25 до 7,5 ГГц | ±1,35 дБ | |
| Погрешность входного ослабления при его переключении | ||
| На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл. | ±0,32 дБ | ±0,15 дБ (тип.) |
| От 100 кГц до 3,0 ГГц | ±0,30 дБ (ном.) | |
| От 3,0 до 7,5 ГГц | ±0,50 дБ (ном.) | |
| Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, σ = номинальное стандартное отклонение) |
||
| На 50 МГц | ±0,40 дБ | |
| На всех частотах | ±(0,40 дБ + неравном. АЧХ) | |
| От 100 кГц до 10 МГц | ±0,40 дБ (с достоверностью 95%, ≈2σ) | |
| От 10 МГц до 2,0 ГГц | ±0,50 дБ (с достоверностью 95%, ≈2σ) | |
| От 2,0 до 3,0 ГГц | ±0,60 дБ (с достоверностью 95%, ≈2σ) | |
| Предусилитель включен (опция P03/P07), ослабление 0 дБ) | ||
| От 100 кГц до 7,5 ГГц | ±(0,39 дБ + неравном. АЧХ) | |
|
КСВн входа (входное ослабление ≥ 10 дБ) |
||
| От 300 кГц до 1 ГГц | <1,2:1 (ном.) | |
| От 1 до 3 ГГц | <1,5:1 (ном.) | |
| От 3 до 7,5 ГГц | <2,0:1 (ном.) | |
| С предусилителем (опции P03/P07, ослабление 0 дБ) | ||
| От 10 МГц до 3 ГГц | <2,2:1 (ном.) | |
| От 3 до 7,5 ГГц | <2,4:1 (ном.) | |
|
Погрешность полосы пропускания при её переключении N9000A |
||
| От 1 Гц до 3 МГц | ±0,15 дБ | |
| 4, 5, 6 и 8 МГц | ±1,0 дБ | |
| Опорный уровень Пределы установки: |
||
| логарифмическая шкала | от –170 до + 30 дБм с шагом 0,01 дБ | |
| линейная шкала | от 707 пВ до 7,07 В с разр. 0,01 (0,11%) | |
| Погрешность установки | 0 дБ | |
Погрешность шкалы экрана при её переключении |
||
| Переключение между линейной и логарифмической шкалами | 0 дБ | |
| Переключение масштаба логарифмической шкалы (дБ/дел) | 0 дБ | |
| Верность воспроизведения закона шкалы | ||
| Для уровня на входном смесителе между –15 дБм и –80 дБм | ±0,10 дБ | |
| Для уровня на входном смесителе между –10 дБм и –15 дБм | ±0,30 дБ | ±0,15 дБ (тип.) |
Детекторы графика
Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения
Предусилитель
Диапазон частот
| Опция P03 | от 100 кГц до 3,0 ГГц |
| Опция P07 | от 100 кГц до 7,5 ГГц |
| Коэффициент усиления | |
| От 100 кГц до 7,5 ГГц | +20 дБ (ном.) |
Гарантированные характеристики динамического диапазона
| Полоса частот | Суммарная мощность на вх. смесителе |
| От 50 МГц до 7,5 ГГц | 0 дБм (ном.) |
| С предусилителем (опции P03/P07) | |
| От 50 МГц до 7,5 ГГц | –19 дБм (ном.) |
Средний уровень собственного шума (DANL)
(вход нагружен, детектор мгновенного или среднего значения,nип усреднения = лог., входное ослабление 0 дБ, усиление ПЧ = высокое, темп. от 20 до 30 °С)
| Предусилитель выключен | По спецификации | Типичные данные |
| От 9 кГц до 1 МГц | –120 дБм | |
| Св. 1 до 10 МГц | –130 дБм | –137 дБм |
| Св. 10 МГц до 1,5 ГГц | –148 дБм | –150 дБм |
| Св. 1,5 до 2,2 ГГц | –144 дБм | –147 дБм |
| Св. 2,2 до 3 ГГц | –140 дБм | –143 дБм |
| Св. 3 до 4,5 ГГц | –137 дБм | –140 дБм |
| Св. 4,5 до 6 ГГц | –133 дБм | –136 дБм |
| Св. 6 до 7,5 ГГц | –128 дБм | –131 дБм |
| С предусилителем (опции P03/P07) | ||
| От 9 кГц до 1 МГц | –139 дБм | |
| Св. 1 до 10 МГц | –149 дБм | –157 дБм |
| Св. 10 МГц до 1,5 ГГц | –161 дБм | –163 дБм |
| Св. 1,5 до 2,2 ГГц | –160 дБм | –163 дБм |
| Св. 2,2 до 3 ГГц | –158 дБм | –161 дБм |
| Св. 3 до 4,5 ГГц | –155 дБм | –159 дБм |
| Св. 4,5 до 6 ГГц | –152 дБм | –156 дБм |
| Св. 6 до 7,5 ГГц | –148 дБм | –152 дБм |
| Побочные составляющие Собственные комбинационные составляющие (вход нагружен, входное ослабление 0 дБ, темп. от 20 до 30 °С) |
||
| От 200 кГц до 7,5 ГГц (свип.) | –90 дБ | |
| Нулевой обзор, или БПФ, или другие частоты | –100 дБ (ном.) | |
| Побочные составляющие, связанные с местным гетеродином (отстройка от несущей > 600 МГц) | ||
| От 10 МГц до 7,5 ГГц | –60 дБн, тип. | |
| Зеркальные составляющие Отстройка от НГ |
||
| От 50 до 200 Гц | –50 дБн (ном.) | |
| Св. 200 Гц до 3 кГц | –65 дБн (ном.) | |
| Св. 3 до 300 кГц | –72 дБн (ном.) | |
| Св. 300 кГц до 10 МГц | –80 дБн (ном.) | |
Гармонические искажения по второй гармонике (SHI)
(уровень входного сигнала –80 дБм, входное ослабление 10 дБ)
| Полоса частот | Точка пересечения (SHI) | |
| От 10 МГц до 3,75 ГГц | +35 дБм | +42 дБм (ном.) |
| Предусилитель включен (опции P03/P07) | ||
| От 10 МГц до 3,75 ГГц | +10 дБм (ном.) (уровень входного сигнала –40 дБм, вх. ослабление 10 дБ) | |
Интермодуляционные искажения третьего порядка (TOI)
(два тона по –20 дБм на вх. смесителе с разнесением 100 кГц, ослабление 0 дБ, температура от 20 до 30 °С)
| Полоса частот | Искажения | Точка пересечения TOI | Точка значения TOI |
| От 10 до 400 МГц | –60 дБн | +10 дБм | +14 дБм |
| Св. 400 до 3 ГГц | –66 дБн | +13 дБм | +17 дБм |
| Св. 3 до 7,5 ГГц | –66 дБн | +13 дБм | +15 дБм |
Предусилитель включен (опции P03/P07)
(Два тона по –45 дБм на вх. предусилителя с разнесением 100 кГц, температура от 20 до 30 °С)
От 10 МГц до 7,5 ГГц +8 дБм (ном.)
Фазовый шум
Шум в боковых полосах (темп. от 20 до 30 °С, центр. частота 1 ГГц)
| Отстройка | Данные спецификации | Типичные данные |
| 1 кГц | –94 дБн/Гц | –98 дБн/Гц(ном.) |
| 10 кГц | –99 дБн/Гц | –102 дБн/Гц |
| 100 кГц | –102 дБн/Гц | –104 дБн/Гц |
| 1 MГц | –120 дБн/Гц | –121 дБн/Гц |
| 10 MГц | –143 дБн/Гц (ном.) |
Гарантированные характеристики набора измерений мощности
Мощность в канале
Погрешность измерения уровня для W-CDMA или IS:95 (темп. от 20 до 30 °С, входное ослабление 10 дБ): ±0,80 дБ (± 0,30 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты ±(полоса обзора/1000), ном.
Мощность в соседнем канале (ACP)
Погрешность измерения относительной мощности (ACLR) для W-CDMA (при определённых уровнях на смесителе и пределах ACLR)
| Соседний канал | Другие каналы | |
| Мобильные станции | ±0,41 дБ | ±0,55 дБ |
| Базовые станции | ±1,92 дБ | ±1,22 дБ |
| Динамический диапазон (тип.) | ||
| Без коррекции шума | –63 дБ | –67 дБ |
| С коррекцией шума | –66 дБ | –72 дБ |
| Число пар измеряемых отстроенных каналов | от 1 до 6 | |
| Число измеряемых несущих | До 12 |
Статистика распределения мощности - интегральная функция распределения CCDF
Разр. способность гистограммы 0,01 дБ
Побочные излучения
W-CDMA (от 1 до 3,0 ГГц)
Таблица побочных сигналов; поиск в полосах
Динамический диапазон 86,6 дБ (91,6 дБ тип.)
Абсол. чувствительность –75,4 дБм (–80,4 дБм, тип.)
Спектральная маска излучения (SEM)
cdma2000 (смещение 750 кГц)
Относительный динам. диапазон (полоса пропускания 30 кГц) 71,5 дБ (79,1 дБ тип.)
Абсолютная чувствительность –90,7 дБм (–95,7 дБм тип.)
Относительная погрешность ±0,11 дБ
3GPP W-CDMA (смещение 2,515 МГц)
Относительный динам. диапазон (полоса пропускания 30 кГц) 70,5 дБ (74,7 дБ тип.)
Абсолютная чувствительность –90,7 дБм (–95,7 дБм тип.)
Относительная погрешность ±0,11 дБ
Общие характеристики
Интервал температур
| Рабочие условия | От 5 до 50 °С |
| Предельные условия (хранение) | От –40 до + 65 °С |
Электромагнитная совместимость
Соответствует European EMC Directive 2004/108/EC
IEC/EN 61326 или IEC/EN 61326-2-1
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001
Данное устройство относится к классу приборов, применяемых в промышленности, науке и медицине (ISM) и соответствует нормативному документу ICES-001 (Канада).
Электробезопасность
Соответствует European Low Voltage Directive 73 / 23 / EEC,
скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1
Уровень звука
| Акустический шум | LpA< 70 дБ |
| Позиция оператора | нормальная по ISO 7779 |
Воздействие окружающей среды
Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.
Требования к электропитанию
Напряжение и частота сети питания (ном.)
100/120 В, 50/60/400 Гц
220/240 В, 50/60 Гц
Потребляемая мощность
| Рабочий режим (On) | 270 Вт (с опциями) |
| Дежурный режим (Standly) | 20 Вт |
Дисплей
| Разрешение | 1024 х 768, XGA |
| Размер | 213 мм (8,4 дюйма) по диагонали |
Запоминание данных
| Внутренний накопитель | 40 Гбайт (ном.) |
| Внешний накопитель | Поддержка внешних устройств памяти, совместимых с USB 2.0 |
Масса (без опций)
| Без упаковки | 14 кг (30,8 фунтов), ном. |
| В упаковке | 26 кг (57,2 фунта), ном. |
Габаритные размеры
| Высота | 177 мм (7,0 дюймов) |
| Ширина | 426 мм (16,8 дюйма) |
| Глубина | 368 мм (14,5 дюйма) |
Гарантийные обязательства
Гарантийный срок для анализатора сигналов СXA - один год
Периодичность калибровки
Рекомендуемый межкалибровочный интервал - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.
Входы и выходы
Передняя панель
| ВЧ вход | |
| Соединитель | тип N, розетка, 50 Ом, ном. |
| Питание пробника | |
| Напряжение/ток | +15 В ±7% при макс. токе 150 мА, ном. –12,6 В ±10 % при макс. токе 150 мА, ном. |
Задняя панель
| Выход 10 МГц | |
| Соединитель | BNC, розетка, 50 Ом, ном. |
| Уровень сигнала | не менее 0 дБм, ном. |
| Частота сигнала | 10 МГц ± (10 МГц х погр. опорной частоты) |
| Вход внешнего опорного сигнала | |
| Соединитель | BNC, розетка, 50 Ом, ном. |
| Уровень вх. сигнала | от –5 до + 10 дБм, ном. |
| Частота вх. сигнала | 10 МГц, ном. |
| Полоса захвата частоты | ±5 х 10-6 от частоты внеш. опорного сигнала |
| Вход запуска 1 | |
| Соединитель | BNC, розетка |
| Импеданс | более 10 кОм, ном. |
| Уровень запуска | от –5 до + 5 В |
| Выход запуска 1 | |
| Соединитель | BNC, розетка |
| Импеданс | 50 Ом, ном. |
| Уровень | 5 В ТТЛ, ном. |
| Выход для внешнего монитора | |
| Соединитель | VGA совместимый, 15-конт. мини D-SUB |
| Формат | XGA (частота кадров 60 Гц, построчная развёртка) Analog RGB |
| Разрешение | 1024 х 768 |
| Возбуждение источника шума +28 В (импульсный) | |
| Соединитель | BNC, розетка |
| Источник шума серии SNS | подключение к источникам шума серии SNS |
| Аналоговый выход | |
| Соединитель | BNC, розетка |
| Порты USB 2.0 | |
| Ведущие (4 порта) | |
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-A (розетка) |
| Выходной ток | 0,5 А, ном. |
| Ведомый (1 порт) | |
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-B (розетка) |
| Выходной ток | 0,5 А, ном. |
| Интерфейс GPIB | |
| Соединитель | шинный соединитель IEEE-488 |
| Интерфейсные функции | SH1, AH1, T6, SR1, RL1, PP0, DC1, C1, C2, C3, C28, DT1, L4, C0 |
| Интерфейс LAN TCP/IP | |
| Физическая среда | 100Base-T |
| Соединитель | RJ45 Ethertwist |
Опции
| P03 Предусилитель, от 100 кГц до 3 ГГц |
| P07 Предусилитель, от 100 кГц до 7,5 ГГц |
| PFR Прецизионный опорный генератор 10 МГц |
| FSA Точный ступенчатый аттенюатор |
| EA3 Электронный аттенюатор до 3,6 ГГц |
| B40 Полоса анализа 40 МГц |
| EDP Набор расширенных функций отображения |
| EMC Базовые функции для проведения предварительных квалификационных измерений |
| ESC Управление внешним источником |
| SSD Дополнительный съёмный твёрдотельный накопитель |
| PRC Портативная конфигурация |
| KYB Клавиатура |
| KB2 Клавиатура 65-клавишная |
| BAG Сумка для принадлежностей |
| EFM USB флэш-накопитель, 1 Гбайт |
| DVR USB-совместимый привод DVD-ROM/CD-R/RW |
| MLP Переход от 50 на 75 Ом с минимальными потерями |
| 1CP Комплект для монтажа в стойку и комплект ручек |
| 1CM Комплект для монтажа в стойку |
| 1CN Комплект передних ручек |
| 1CR Комплект направляющих для стойки |
| HTC Жёсткий футляр для транспортирования |
| MPB Обход микроволнового преселектора |
| DP2 Цифровой процессор с памятью сбора данных 2 Гбайт |
| PC2 Двухядерный процессор, съёмный НЖМД |
| CR3 Соединитель на задней панели, второй выход ПЧ |
| CRP Соединитель на задней панели, программир. выход ПЧ |
| YAS Соединитель на задней панели, выход оси Y |
