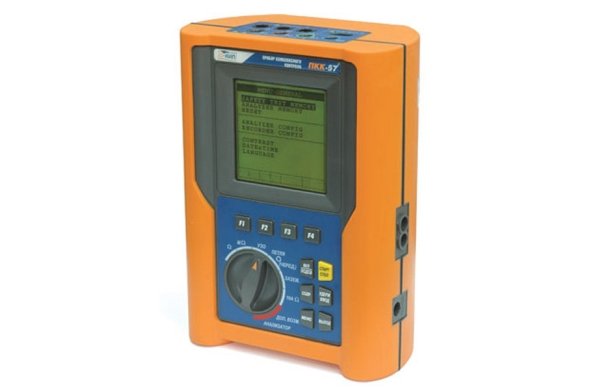

| Измеритель параметров электрических сетей АКИП ПКК-57 • Проведение измерений в 3-х фазных и 1 фазных энергосетях • Компенсация сопротивления измерительных проводов • Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности • Измерение энергии (активной и реактивной) • Измерение параметров УЗО (АС, А - общего и селективного типа) • Измерение полного R цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисление ожидаемого тока КЗ • Измерение сопротивления изоляции, заземления, проводимости грунта • Определение правильности подключения и порядка чередования фаз • Регистрация импульсов перенапряжения (от 10 мс), провалов напряжения, отклонения частоты, кратковременного перенапряжения • Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники) • Интервалы регистрации: 5, 10, 30 с, 1, 2, 5, 10, 15, 30, 60 мин. • Измерение тока утечки,температуры и влажности, освещенности (опционально) • Графический ЖК-дисплей с подсветкой • Батарейное питание (+ сетевой адаптер для режима анализатора и дополнительных функций) • Внутренняя память 2 Мб, интерфейс RS-232 с оптической развязкой |
| Технические данные | ||
| Характериcтики | Параметры | Значения |
| Измерение целостности проводников | Макс. напряжение теста (авто, R+time, R-time) | От 4 до 24 В, постоянное (без нагрузки) |
| Тестовый ток | > 0,2 А, постоянный (сопротивление < 5 Ом) | |
| Разрешение | 1 мА | |
| Диапазон измерений | 0,01…9,99 Ом / 10,9…99,9 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом | |
| Погрешность измерения | ± (2,0 % + 2 ед.сч.) | |
| Измерение целостности проводников тест 10 А | Макс. напряжение теста | до 12 В, переменное (без нагрузки) |
| Тестовый ток | > 10 А, переменный (сопротивление < 0,5 Ом) | |
| Диапазон измерений | 0,001…0,999 Ом | |
| Погрешность измерения | ± (1,0 % + 2 ед.сч.) | |
| Измерение падения напряжения в цепях присоединения |
Макс. напряжение теста | до 12 В, переменное (без нагрузки) |
| Тестовый ток | > 10 А, переменный (сопротивление < 0,5 Ом) | |
| Диапазон измерений | 0,01…9,99 В | |
| Погрешность измерения | ± (1,0 % + 2 ед.сч.) | |
| Схема измерения | 4-х проводная | |
| Измерение времени отключения УЗО | Тестовый ток | 10-30-100-300-500 мА |
| Начальное значение дифф. тока ( I ) и время отключения |
1…999 тестовый ток 1/2 I?N, I?N 1…200 тестовый ток 2 I?N для ВДТ общего типа 1…250 тестовый ток 2 I?N для ВДТ селективного типа 1…50 тестовый ток 5 I?N для ВДТ общего типа 1…160 тестовый ток 5 I?N для ВДТ селективного типа |
|
| Разрешение | 1 мс | |
| Погрешность измерения | ± (2 % + 2 ед. счета) | |
| Измерение отключающего тока УЗО | Измерение тока отключения ( до 10мА) | АС-тип (0,5-1,4) × I?N; А-тип (0,5-2,4) × I?N |
| Измерение тока отключения ( > 10мА) | АС-тип (0,5-1,4) × I?N; А-тип (0,5-2) × I?N | |
| Разрешение | 0,1 × I?N | |
| Погрешность измерения | ± 5,0% | |
| Измерение сопротивления изоляции | Тестовое напряжение | 50 / 100 / 250/ 500 / 1000 В, постоянное |
| Диапазон измерений | 0,01…99,99 МОм / 50 В; 0,01…199,9 МОм / 100 В; 0,01…499 МОм / 250 В; 0,01…999 МОм / 500 В; 0,01…1999 МОм / 1000 В |
|
| Погрешность измерения | от ± (2,0 % + 2 ед.сч.) до ± (5,0 % + 2 ед.сч.) | |
| Измерение напряжения прикосновения (UП) | Диапазон измерений | 0…2 × Uп (Uп = от 25 В до 50 В) |
| Разрешение | 0,1 В | |
| Погрешность измерения | ± (5,0 % + 3 ед.сч.) | |
| Измерение полного сопротивления заземления (без отключения УЗО) |
Диапазон измерений заземления | 1…1999 Ом (с учетом заземления сооружения и коммуникаций) |
| Разрешение | 1 Ом | |
| Погрешность измерени | ± (5,0 % +3 ед.сч.) | |
| Схема измерения | 4-х проводная | |
| Измерение частоты напряжения | Основная гармоника | 50 Гц ± 5 %; 60 Гц ± 5 % (47,0….63,6) |
| Разрешение | 0,1 Гц | |
| Погрешность | ± (1,0 % + 1 ед.сч.) | |
| Напряжение (тест УЗО, петли, чередование фаз) | Диапазон измерений | 0 В….460 В |
| Разрешение | 1 В | |
| Погрешность | ± (3,0 % + 2 ед.сч.) | |
| Измерение сопротивление цепи «ФАЗА - ФАЗА», «ФАЗА - НЕЙТРАЛЬ» |
Диапазон измерений (Ом) | 0,01…9,9 ; 10…199,9 |
| Разрешение | 0,01 Ом / 0,1 Ом | |
| Погрешность | ± (5,0 % +3 ед.сч.) | |
| Измерение сопротивление шины «ФАЗА - земля» |
Диапазон измерений (Ом) | 0,01…19,9 ; 20…199,9 ; 200…1999 |
| Разрешение | 0,01 Ом/ 0,1 Ом/ 1 Ом | |
| Погрешность | ± (5,0 % +3 ед.сч.) | |
| Измерение сопротивление шины «земля» (без отключения УЗО) |
Тестовый ток | 15 мА |
| Тестовое напряжение | 100…250 В, постоянное | |
| Диапазон измерений | 0,01…1999 Ом | |
| Разрешение | 1 Ом | |
| Погрешность | ± (5,0 % +3 ед.сч.) | |
| Измерение сопротивления заземления (с доп. штырями) |
Диапазон измерений (Ом) | 0,01…19,9 / 20…199,9 / 200…1999 |
| Погрешность измерения | ± (5,0 % +3 ед.сч.) | |
| Схема измерения | 4-х проводная | |
| Тестовый ток / напряжение | до 10 мА / до 20 В ср.кв. (77,5 Гц) | |
| Измерение проводимости грунта | Диапазон измерений (Ом × м) | 0,6…20…200…1999 / 2К…99К…125,6К |
| Разрешение (Ом × м) | 0,01…0,1…1 / 0,01 К….0,1 К | |
| Погрешность измерения | ± (5,0 % +3 ед.сч.) | |
| Схема измерения | 4-х проводная (разнос штырей 10 м) | |
| Тестовый ток / напряжение | до 10 мА / до 20 В ср.кв. (77,5 Гц) | |
| Напряжение (RMS) | Диапазон измерений (автовыб.) | 15…310 В; 310…600 В |
| Разрешение | 0,2 В / 0,4 В | |
| Погрешность | ± (0,5 % + 2 ед.сч.) | |
| Входной импеданс | 300 кОм | |
| Чередование фаз | индикация (до 400 В) | |
| Провалы напряжения и перенапряжения | Диапазон измерений (ручной выбор) | 15…310 В; 310…600 В |
| Разрешение | 0,2 В / 0,4 В | |
| Погрешность измерения напряжения | ± (1,0 % + 2 ед.сч.) | |
| Интервал между выборками | 10 мс (за полупериод f=50 Гц) | |
| Погрешность измерения | ± 10 мс | |
| Входной импеданс | 300 кОм | |
| Ток (RMS) (внеш. преобразователь 1 А/ мв) |
Диапазон измерений (автовыб.) | 5….260 А; 260…1000 А |
| Погрешность измерения | ± (0,5 % + 2 ед.сч.) | |
| Входной импеданс | 200 кОм | |
| Измерение активной мощности | Диапазон измерений | 0…999,9 Вт/ 1…999,9 кВт/ 1…999,9 МВт/ 1000…9999,9 МВт |
| Разрешение | 0,1 Вт/ 0,1 кВт/ 0,1 МВт/ 1 МВт | |
| Измерение реактивной мощности | Диапазон измерений (ВАР) | 0…999,9 / 1…999,9 К/ 1…999,9 М/ 1000…9999,9 М |
| Разрешение | 0,1 ВАР/ 0,1 кВАР/ 0,1 МВАР/ 1 МВАР | |
| Измерение полной мощности | Диапазон измерений (ВА) | 0…999,9/ 1…999,9 К/ 1…999,9 М/ 1000…9999,9 М |
| Разрешение | 0,1 ВА/ 0,1 кВА/ 0,1 МВА/ 1 МВА | |
| Погрешность измерения | ± (1,0 % + 2 ед. счета + погрешность преобразователя) | |
| Измерение активной энергии | Диапазон измерений (Втч) | 0…999,9/ 1…999,9К/ 1…999,9 М/ 1000…9999,9 М |
| Разрешение | 0,1 Втч/ 0,1 кВтч/ 0,1 МВтч/ 1 МВтч | |
| Измерение реактивной энергии | Диапазон измерений (ВАРч) | 0…999,9/ 1…999,9К/ 1…999,9 М/ 1000…9999,9 М |
| Разрешение | 0,1 ВАРч/ 0,1 кВАРч/ 0,1 МВАРч/ 1 МВАР | |
| Погрешность измерения | ± (1,0 % + 2 ед. счета + погрешность преобразователя) | |
| Измерение коэффициента мощности (COS ?) | Диапазон измерений (град.) | 0,20 / 0,50 / 0,80 |
| Разрешение | 0,01 | |
| Погрешность измерения (град.) | 0,6/ 0,7/ 1,0 | |
| Измерение гармоник (напряжение и ток) | Диапазон измерений | от 0 (DC) до 49-й гармоники |
| Коэффициент гармонических искажений (THD) | 0…99,9 % | |
| № гармоники | 0…25 гарм.; 26…33 гарм.; 34…49 гарм. | |
| Погрешность измерения | ± (5% +2 ед. сч.); ± (10% +2 ед. сч.); ± (15%+2 ед. сч.) | |
| Разрешение | 0,1 В/ 0,1 А | |
| Измерение температуры | Пределы измерений | 20…+80°С |
| Разрешение | 0,1 | |
| Измерение влажности | Пределы измерений | 0…100% |
| Разрешение | 0,1% | |
| Измерение освещенности | Пределы измерений | 0,001…20 Лкс / 0,1…2000 Лкс/ 1…20 кЛкс |
| Разрешение | 0,001…0,02 Лкс/ 0,1…2 Лкс/ 1…20 Лкс | |
| Измерение токов утечки | Диапазон установки | 0,5 ...999,9 мА |
| Разрешение | 0,1мА | |
| Погрешность измерения | ± (5% +2 ед. сч.) | |
| Общие данные | Дисплей | Графический ЖК-дисплей высокого разрешения с подсветкой (73 × 73 мм; 128 × 128 точек) |
| Внутренняя память | 999 тестов | |
| Длина записи (63 параметра) | > 30 суток при t дискр. 15 мин (автономная запись) | |
| Условия эксплуатации | 0 °С…40 °С, отн. влажность < 80 % | |
| Напряжение питания | 1,5 В × 6 (тип АА) (в комплект не входят) | |
| Ресурс батарей | До 1000 тестов (до 20 часов записи) | |
| Размеры | 225 × 165 × 105 мм | |
| Вес | 1,7 кг | |
