| Генератор сигналов специальной формы AKTATKOM AWG-4162 |

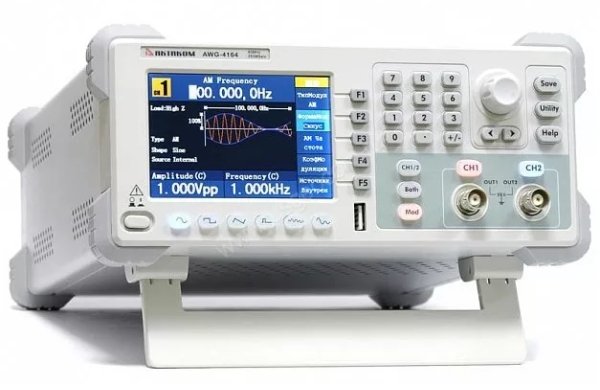

Новые модели генераторов используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать сигналы с высокой стабильностью и точностью установки частоты (2 ppm), а также малым уровнем искажений (коэффициенте нелинейных искажений <0,1%). Кроме того, новые генераторы Актаком отличают низкий уровень фазовых шумов (-116 дБн/Гц@100 кГц) и высокое разрешение (1 мкГц). Для генерации сигналов различных форм в генераторах Актаком AWG-4082, AWG-4122 и AWG-4162 используется быстродействующий ЦАП с высоким разрешением 14-бит. При этом максимальная частота дискретизации составляет 500 Мвыб/сек, а длина памяти при формировании сигналов произвольной формы - 512 К (канал CH2) и 16 К (канал CH1). В новых высокочастотных генераторах Актаком AWG-4082, AWG-4122 и AWG-4162 предусмотрена возможность формирования пяти стандартных форм сигналов ( синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум) нажатием кнопок быстрого доступа, а также напряжения постоянного тока и сигналов специальной формы (36 типов) записанных во внутреннюю память прибора.
Кроме того в новых генераторах Актаком можно формировать модулированные сигналы (АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ), предусмотрен режим свипирования и формирования пачек импульсов. Отличительной чертой новой серии генераторов является возможность формирования импульсных сигналов с длительностью от 12 нс. Все модели новых генераторов имеют переключаемое выходное сопротивление 1 МОм / 50 Ом, что обеспечивает необходимое согласование при их подключении к нагрузке. При 50-ти омной нагрузке амплитуда выходного сигнала может быть установлена от 1 мВп-п до 10 Вп-п (на частотах до 40 МГц). Высокочастотные генераторы Актаком AWG-4082, AWG-4122 и AWG-4162 имеют встроенный частотомер с полосой от 100 мГц до 200 МГц с возможностью измерения частоты, периода, длительности импульса, коэффициента заполнения. Как и все генераторы Актаком новые модели имеют удобное меню и расположение органов управления. В генераторах AWG-4082, AWG-4122 и AWG-4162 применяется большой графический TFT дисплей (диагональ 11 см, разрешение 480х272) с поддержкой отображения формы сигнала и выходных параметров.
Новые модели имеют обширные возможности синхронизации, запуска и тактирования. На задней панели приборов расположены: вход для внешней модулирующей частоты (Modulation On), вход/выход синхрозапуска и стробирования (Ext Trig/Gate), выход синхроимпульса (Sync Out), вход/выход внешнего опорного генератора (10 MHz In/ 10MHz Out), однократный (ручной) или автоматический запуск. Новые высокочастотные цифровые генераторы Актаком AWG-4082, AWG-4122 и AWG-4162 снабжены интерфейсами USB-device - для сохранения информации и USB-host - для управления приборами от персонального компьютера при помощи SCPI-команд. Новые модели расширяют ассортимент популярнейших генераторов Актаком серии AWG-4xxx (AWG-4105, AWG-4110, AWG-4150) в более высокочастотную область (до 160 МГц).
| Характеристики | |||
| Максимальная выходная частота | 160 МГц | ||
| Количество каналов | 2 | ||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC 39 типов специальной формы |
||
| Частотные характеристики | |||
| Диапазон | Синусоидальный сигнал | 1 мкГц ~ 160 МГц | |
| Прямоугольный сигнал | 1 мкГц ~ 50 МГц | ||
| Импульсный сигнал | 1 мкГц ~ 40 МГц | ||
| Пилообразный и треугольный сигнал | 1 мкГц ~ 4 МГц | ||
| Белый шум (Гаусс) | Полоса 100 МГц (-3дБ) | ||
| Специальной формы | 1 мкГц ~ 40 МГц | ||
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ~ 28°C) | 2 ppm | ||
| Синусоидальный сигнал | |||
| Коэффициент гармоник | |||
| DC-1 МГц | |||
| 1 МГц - 10 МГц | |||
| 10 МГц - 100 МГц | |||
| 100 МГц - 160 МГц | |||
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц?1 Вп-п) | ||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) | ||
| Фазовый шум | -116 дБн/Гц @ 100 кГц | ||
| Прямоугольный сигнал | |||
| Время нарастания/спада | < 8 нс | ||
| Выброс | < 3 % (1 кГц, 1 Вп-п) | ||
| Коэф.заполнения | 1 мГц ~20% ~ 80% | ||
| 10 мГц ~ 40 MГц | 40% ~ 60% | ||
| 40 мГц ~ 50 MГц | 50% | ||
| Ассиметрия | 1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||
| Джиттер | 100 пс (типичное, СКЗ) | ||
| Треугольный сигнал | |||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||
| Симмметрия | 0 ~ 100% | ||
| Импульсный сигнал | |||
| Длительность импульса | ≥12 нс | ||
| Период | 25 нс ~ 1 000 000 с | ||
| Коэффициент заполнения | 0,0001%~99,9999% | ||
| Время нарастания/спада | 6 нс ~ 6 с, 100 пс разрешение | ||
| Выброс | < 3% | ||
| Джиттер | |||
| Специальная форма | |||
| Максимальное количество точек участвующих в формировании сигнала | 16 К (СН1) / 512 К (CH2) | ||
| Вертикальное разрешение | 14 бит | ||
| Частота дискретизации | 500 Мвыб/сек | ||
| Время нарастания/спада | < 10 нс (типичное) | ||
| Джиттер (СКЗ) | < 2 нс | ||
| Характеристики выхода | |||
| Канал (выход) | CH1 / CH2 | ||
| Амплитуда (50 Ом) | 1 мВп-п -10 Вп-п (≤40 МГц) 1 мВп-п - 5 Вп-п (40 МГц~100 МГц) 1 мВп-п ~ 2,5 Вп-п (100 МГц~130 МГц) 1 мВп-п ~ 1,5 Вп-п (130 МГц~160 МГц) |
||
| Вертиакальное разрешение(100 кГц, синус) | ±(1 %+1 мВп-п) | ||
| Неравномерность АЧХ (синус, 5 Вп-п) | ±0.1 дБ (≤10 МГц) ±0.2 дБ (≤60 МГц) ±0.4 дБ (≤100 МГц) ±0.8 дБ (≤160 МГц) |
||
| Задержка между каналами | |||
| DC смещение | |||
| Канал (выход) | CH1 / CH2 | ||
| Диапазон (DC) | ±5 В (50 Ом) ±10 В (высокий импеданс) |
||
| Погрешность | ± (1%+1 мВ) | ||
| Выходной разъем | |||
| Канал (выход) | CH1 / CH2 | ||
| Импеданс | 50 Ом | ||
| Защита | Защита от короткого замыкания | ||
| AM Модуляция (CH1/CH2) | |||
| Несущая | Синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | Синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц) | ||
| Коэффициент модуляции | 0% ~ 120% | ||
| ЧМ Модуляция (CH1/CH2) | |||
| Несущая | Синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | Синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц) | ||
| Девиация частоты | 0 ~ 2.5 МГц | ||
| ФМ Модуляция (CH1/CH2): | |||
| Несущая | Синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | Синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц) | ||
| Девиация | 0 ~ 360° ; 0,1° разрешение | ||
| Частотная манипуляция (CH1/CH2) | |||
| Несущая | Синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | Прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц) | ||
| Амплитудная манипуляция (CH1/CH2) | |||
| Несущая | Синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | Прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц) | ||
| ШИМ модуляция(CH1/CH2) | |||
| Частота | 1 мГц ~ 50 кГц | ||
| Несущая | Импульсный | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | Синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||
| Режим свипирования (качания)(CH1/CH2) | |||
| Форма | Синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||
| Закон | Линейный/логарифмический | ||
| Направление | Вверх/Вниз | ||
| Время свипирования | 1 мс ~ 500 с + 0.1% | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Режим пачек импульсов(CH1/CH2) | |||
| Форма | Синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | ||
| Несущая | 2 мГц ~ 100 МГц | ||
| Тип | Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный | ||
| Начальная/Конечная фаза | 0° ~ 360° | ||
| Время стояния | 1 мкс ~ 1000 с + 0.1% | ||
| Задержка запуска | 232 нс ~ 34 с | ||
| Стробированный запуск | Внешний запуск | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Вход внешней модуляции (Modulation On) | |||
| Внешняя модуляция | ±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс) | ||
| Тип разъема | BNC | ||
| Вход запуска (Ext Trig/Gate) | |||
| Уровень | TTL | ||
| Длительность импульса | > 50 нс | ||
| Входной импеданс | > 5 К, DC связь | ||
| Время отклика | Свипирование:< 380 нс (типичное) | ||
| Тип разъема | BNC | ||
| Выход запуска (Ext Trig/Gate) | |||
| Уровень | TTL | ||
| Длительность импульса | > 60 нс (типичное) | ||
| Выходной импеданс | 50 Ом (типичное) | ||
| Максимальная частота | 1 МГц | ||
| Тип разъема | BNC | ||
| Выход синхроимпульса (Sync Out) | |||
| Уровень | TTL | ||
| Длительность | > 50 нс (типичное) | ||
| Входной импеданс | 50 Ом (типичное) | ||
| Максимальная частота | 2 МГц | ||
| Тип разъема | BNC | ||
| Вход внешнего опорного генератора (10MHz In) | |||
| Частота | 10 МГц ± 50 Гц | ||
| Уровень | 2.3 Вп-п ~ 3.3 Вп-п | ||
| Входной импеданс | 1 кОм (AC связь) | ||
| Тип разъема | BNC | ||
| Выход внешнего опорного генератора (10MHz Out) | |||
| Частота | 10 МГц | ||
| Уровень | >1 Вп-п | ||
| Входной импеданс | 50 Ом (AC связь) | ||
| Тип разъема | BNC | ||
| Частотомер | |||
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||
| Частотный диапазон | Один канал: 100 мГц ~ 200 МГц | ||
| Разрешение по частоте | 6 разрядов/с | ||
| Диапазон амплитуд и чувствительность (немодулированный сигнал) | |||
| AC связь | 1 Гц ~ 200 MГц | 100 мВскз ~ 5 Вп-п | |
| DC связь | DC диапазон девиации | +1.5 В | |
| 100 мГц ~ 100 МГц | 50 мВ ~ ±2.5 В | ||
| 100 МГц ~ 200 МГц | 100 мВ ~ ±2.5 В | ||
| Длительность импульса и коэффициент заполнения | 1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п) | ||
| Параметры входа | Входной импеданс | 1 МОм | |
| Тип свяи | AC, DC | ||
| ВЧ режекция | ON / OFF | ||
| Система запуска | Уровень запуска: -3 В ~ 1.8 В | ||
| Основные характеристики | |||
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | ||
| Питание | 100~240 В АСскз?45~66 Гц, CATII | ||
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN | ||
| Потребляемая мощность | не более 30 Вт | ||
| Рабочая температура | 0°C...40°C | ||
| Размеры | 261 х 105 х 344 мм | ||
| Вес |
2,8 кг |
||
