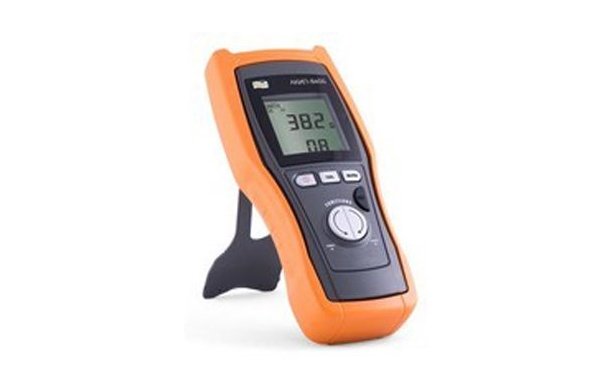

| Измеритель параметров электрических сетей АКИП-8403 • Измерение постоянного и переменного TRMS напряжения 1,0 мВ – 605,0 В • Измерение силы постоянного и переменного TRMS тока 1,0 А – 1200 А (мин. разрешение 0,1 мА) (опционально) • Измерение частоты переменного напряжения и тока 30 - 400 Гц • Входной АЦП 16 Бит, частота дискретизации сигнала 3,2 кГц • Измерение сопротивления до 40 кОм с разрешением 10 мОм и звуковая прозвонка • Измерение сопротивления изоляции до 1 ГОм • Измерение низкоомных цепей (металлосвязь)током >200мА • Измерение MAX, MIN, AVG, PEAK, удержание показаний • Индикация фазового напряжения и порядка чередования фаз • Большой контрастный ЖК-дисплей • Батарейное питание, автовыключение питания |
| Характеристики | ||
| Характеристики | Параметры | Значения |
| Измерение напряжения (DC, AC TRMS) | Пределы измерений | 1,0…999,9 мВ/ 9,999 В/ 99,99 В/ 605,0 В |
| Разрешение | 0,1 мВ/ 0,001В/ 0,01 В/ 0,1 В | |
| Погрешность измерения | ±(0,5%+2 ед.мл.р.) – DC; ±(1,0%+2 ед.мл.р.) – 30 … 70 Гц ; ±(2,0%+2 ед.мл.р.) – 70… 400 Гц |
|
| Входное сопротивление | 1 МОм | |
| Измерение тока (DC, AC TRMS) | Пределы измерений | 1,0…999,9 А/1200 А (при помощи токовых клещей – опция) |
| Разрешение | 0,1 А/ 1 А | |
| Коэф. преобразования | 1 мВ/А | |
| Погрешность | ±(0,5%+2 ед.мл.р.) – DC; ±(1,0%+2 ед.мл.р.) – 30…70 Гц; ±(2,0%+2 ед.мл.р.) – 70…400 Гц |
|
| Функции регистрации MAX, MiN, AVG, PEAK | Время отклика | 500 мс (MAX, MIN, AVG), 1 мс (PEAK) |
| Погрешность | ±(5,0 %+10 ед.мл.р.) | |
| Измерение частоты (напряжение и ток) | Пределы измерений | 30,0…199,9 Гц/ 200…400 Гц |
| Разрешение | 0,1 Гц/1 Гц | |
| Погрешность | ±(0,5%+2 ед.мл.р.) | |
| Уровень входного сигнала | 1 мВ – 605 В – по напряжению; 1 мВ – 1 В – по току (с т/ клещами) | |
| Входное сопротивление | 1 МОм | |
| Измерение сопротивления и прозвонка | Пределы измерений | 0,00…39,99 Ом/ 399,9 Ом/ 3999 Ом/ 39,99 кОм |
| Разрешение | 0,01 Ом/0,1 Ом/1 Ом/ 10 Ом | |
| Погрешность измерения | ±(1%+5 ед.мл.р.) | |
| Прозвон цепи | < 40 Ом (непрерывный звуковой сигнал) | |
| Защита от перегрузки | 605 В ср.кв. до 1 минуты | |
| Измерение сопротивления цепи / петли током >0,2А | Пределы измерений | 0,00…19,99 Ом/ 99,9 Ом |
| Разрешение | 0,01 Ом/ 0,1 Ом | |
| Погрешность измерения | ±(5%+3 ед.мл.р.) | |
| Защита от перегрузки | 605 В ср.кв | |
| Фазоуказатель | Методы измерения | 1-проводный (ФАЗА-ЗЕМЛЯ), 2-проводный (ФАЗА-НЕЙТРАЛЬ) |
| Рабочее напряжение | 90-315 В | |
| Измерение сопротивления изоляции | Пределы измерений | 0,00…19,99 МОм/ 199,9 МОм/ 999 МОм |
| Разрешение | 0,01 МОм /0,1 МОм/ 1 МОм | |
| Погрешность измерения | ±(5%+2 ед.мл.р.) – в диапазоне 0,00 до 199,9 МОм ±(10%+2 ед.мл.р.) - в диапазоне 200 до 999 МОм |
|
| Испытательное напряжение | 250В/ 500В | |
| Номинальный тестовый ток | 1 мА | |
| Защита от перегрузки | 605 В ср.кв | |
| Общие данные | Дисплей | ЖК-индикатор монохромный, 73x73 мм |
| АЦП | 16 Бит, TRMS, частота дискретизации 3,2 кГц (64 отсчета за f=50 Гц) | |
| Условия эксплуатации | 0 °С … 40 °С; относ. влажность <70% | |
| Напряжение питания | 1,5 В х 4 (тип АА) | |
| Ресурс батарей | до 90 часов | |
| Исполнение |
МЭК 61010-1, МЭК 61557 |
|
| Размеры | 240 х 100 х 45 мм | |
| Вес | 0,63 кг | |
