• Диапазон частот: от 10 Гц до 26,5 ГГц
• Быстродействие на 30 - 300% выше, чем у других анализаторов
• Полоса анализа 25 МГц или 40 МГц (по отдельному заказу)
• Уровень точки пересечения третьего порядка (TOI) + 16 дБм, средний уровень собственного шума (чувствительность) минус 154 дБм/Гц
• Абсолютная погрешность измерения уровня 0,23 дБ
• Динамический диапазон измерения относительной мощности в соседнем канале (ACLR) системы W-CDMA 78 дБ
• Встроенные одноклавишные прикладные измерения параметров систем Mobile WiMAX™, W-CDMA, HSDPA/ HSUPA, фазового шума и многие другие
• Лидирующее в мире программное обеспечение векторного анализа сигналов 89600B работает внутри анализатора
Устранение компромисса между быстродействием и высокими рабочими характеристиками

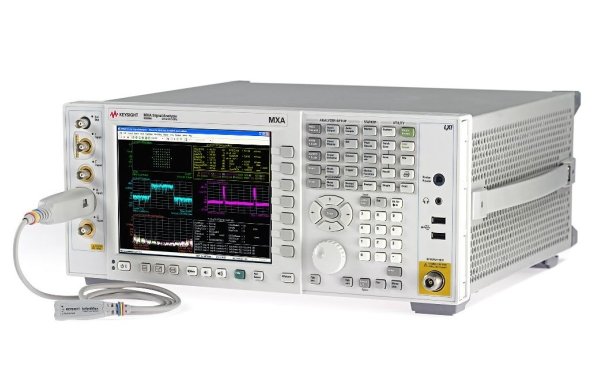

Анализатор сигналов серии MXA выводит анализ сигналов и спектра на новый уровень, обеспечивая самые высокие рабочие характеристики среди анализаторов среднего ценового класса и самую высокую среди промышленных приборов скорость анализа сигналов и спектра.
Самый быстрый анализ сигналов
Инженеры и руководители, занимающиеся аттестацией разрабатываемой продукции и работающие в сфере производства, признают, что скорость измерений является решающим фактором в достижении конечной цели испытаний. Учитывая это, компания Agilent продолжает сравнивать скорость измерений анализатора MXA с другими промышленными анализаторами спектра и сигналов. Результаты этого сравнения показывают, что быстродействие анализатора MXA на 30 - 300 % выше чем у других анализаторов, независимо от диапазона частот. Ниже приведены некоторые ключевые результаты оценки производительности.
• В режиме быстрого измерения относительной мощности в соседнем канале системы W-CDMA время измерения менее 14 мс (σ = 0,2 дБ)
• Время поиска максимума с использованием маркера менее 1,5 мс
• Время настройки, измерения и передачи данных по каналу GPIB менее 51 мс
• Время переключения видов измерения/плавного переключения режимов измерения параметров мобильных устройств WiMAX, W-CDMA, HSDPA/HSUPA, фазового шума и измерения с использованием программного обеспечения векторного анализа сигналов (VSA) 89600B менее 75 мс
Самые высокие характеристики для анализатора сигналов среднего ценового класса
Высокая скорость измерений не означает компромисса с динамическим диапазоном. Анализатор MXA имеет наилучший в своём классе динамический диапазон:
• уровень точки пересечения третьего порядка (TOI) +16 дБм
• средний уровень собственного шума (чувствительность) минус 162 дБм/Гц
• динамический диапазон измерения относительной мощности в соседнем канале (ACLR)системы W-CDMA 78 дБ
Механический аттенюатор с шагом установки ослабления 2 дБ или поставляемый по заказу электронный аттенюатор с шагом 1 дБ и 160 значений полос пропускания (с шагом приращения 10%) обеспечивают прекрасное сочетание быстродействия и динамического диапазона.
Электронный аттенюатор
Поставляемый по отдельному заказу электронный аттенюатор до 3 ГГц выдерживает миллион переключений. Сочетание исключительно высокой скорости измерений, задаваемого пользователем режима допусковых испытаний по принципу “годен/негоден” и прекрасной повторяемости результатов, обусловленной полностью цифровым каналом ПЧ, делает анализатор MXA идеальным средством для больших объёмов и низкой стоимости производства продукции.
Полоса анализа 25 МГц или 40 МГц
При заказе опции, обеспечивающей полосу анализа 25 МГц или 40 МГц, можно измерять параметры системы Mobile WiMAX, системы W-CDMA с несколькими несущими и других широкополосных сигналов с помощью следующих средств.
• Прикладные измерительные программы для систем 802.16 OFDMA и W-CDMA
• Приложение векторного анализа сигналов 89600B
• Программа измерения дополняющей интегральной функции распределения мощности во времени (CCDF) до 25 МГц для четырёх несущих системы W-CDMA
• 14-разрядный АЦП с частотой дискретизации 90 МГц
Аналоговые IQ входы с полосой частот модуляции
Анализатор сигналов серии MXA с опцией BBA имеет дополнительные аналоговые IQ входы с полосой частот модуляции и возможность анализа с наилучшим cоотношением сигнал/шум в полосе частот модуляции, предлагая наиболее оптимальное соотношение стоимости и производительности среди анализаторов сигналов среднего ценового диапазона. Опция BBA содержит сдвоенные 16-разрядные АЦП для анализа сигналов в полосе частот модуляции, обеспечивая превосходную неравномерность частотной характеристики в диапазоне ПЧ до 40 МГц.
Полностью калиброванные предусилители до 26,5 ГГц
Для анализа сигналов низкого уровня только в этом анализаторе среднего класса предоставляется возможность выбора полностью калиброванных предусилителей до 26,5 ГГц. Можно выбрать предусилитель с полосой частот вплоть до максимальной частоты прибора.
• Четыре отдельных предусилителя с полосами частот: от 100 кГц до 3,6; 8,4; 13,6 и 26,5 ГГц
• Коэффициент усиления +20 дБ в полосе от 100 кГц до 3,6 ГГц и +35 дБ от 3,6 до 26,5 ГГц
Временное стробирование
Анализ изменяющихся во времени сигналов, таких как WiMAX, импульсные ВЧ сигналы, сигналы системы многостанционного доступа с временным разделением каналов (TDMA), перемежающиеся и пакетные сигналы, может выполняться с использованием временного стробирования. Анализатор MXA реализует три метода временного стробирования: со стробированным местным гетеродином (или стробированной развёрткой), стробированным видео трактом и стробированным БПФ.
• Метод со стробированным местным гетеродином обеспечивает самое быстрое измерение с временным стробированием во всей полосe частот
• Метод со стробированным БПФ обеспечивает самое быстрое измерение с временным стробированием в пределах ширины полосы анализа (10 или 25 МГц в стандартной конфигурации, или 40 МГц при использовании опции)
• Метод со стробированным видеотрактом обеспечивает совместимость сверху вниз с анализаторами спектра Agilent серий ESA, 856x и 859x
Свипирование по списку
Экономия времени измерения достигается путём программирования анализатора MXA для выполнения быстрых измерений мощности с использованием функции свипирования по списку. С помощью заранее созданного списка отдельных точек измерения можно дистанционно выделять значения амплитуд спектральных компонент на известных частотах. Анализатор MXA может выполнять измерения, не требуя возврата его в исходное состояние перед каждым повторением цикла измерения. Это даёт следующие возможности.
• Выполнение многократных измерений с нулевой полосой обзора на нескольких частотах
• Выбор различных полос пропускания, полос видеофильтра, типов детекторов и времени развёртки в различных участках полосы обзора
• Получение результатов измерений пиковой и средней мощностей
Программное обеспечение векторного анализа сигналов (VSA) 89600B работает в приборе
MXA является первым анализатором сигналов, который работает с программным обеспечением VSA, пользующимся самым широким спросом на мировом уровне. ПО векторного анализа 89600B даёт удобный доступ к анализу сложных, изменяющихся во времени сигналов, с использованием усовершенствованных алгоритмов анализа модуляции. Это помогает разрабатывать системы радиосвязи, находить неисправности и проверять на физическом уровне их работоспособность. Перемещение по интерфейсу пользователя в приложении 89600B легко осуществляется с помощью клавиатуры и мыши. В комплект каждого анализатора MXA включена 14-дневная пробная версия векторного анализа сигналов 89600B. Эта пробная версия для оценки её эффективности предоставляется бесплатно и даёт доступ к подробному справочному файлу для более глубокого изучения этой программы. Более подробное описание 89600B приведено на странице 122.
MATLAB®
Анализатор MXA официально поддерживает MATLAB. Пользователь может запустить в одном приборе MATLAB и VSA 89600B - эти два программных продукта, наиболее популярных среди разработчиков промышленных систем беспроводной связи. Поддержка MATLAB позволяет создавать специализированные измерительные программы для анализатора MXA. Компания Agilent предоставляет большое количество образцов программ; сведения о драйверах, образцах программ и другую касающуюся этого информацию можно найти на сайте www.agilent.com/find/matlab_sa.
Одноклавишные измерения мощности: набор измерений
Возможности анализа спектра в MXA обеспечивают как измерения мощности, регламентируемые стандартами, так и традиционный анализ спектра с расширенными возможностями. Набор стандартизованных видов измерений мощности, представляющий подмножество возможностей спектрального анализа, обеспечивает исчерпывающие гибкие одноклавишные измерения мощностных характеристик ВЧ и СВЧ сигналов. Стандартизованные измерения выполняются для беспроводных систем связи, в том числе систем 2/ поколений, WLAN, Bluetooth®, UWB и S-DMB. Для специальных измерений мощности, которые ещё предварительно не сконфигурированы, можно использовать более 75 быстрых установок или установки пользователя. Набор измерений мощности включает следующие.
• Мощность в соседнем канале (ACP)
• Мощность в основном канале
• Занимаемая полоса частот (OBW)
• Спектральная маска излучения (SEM)
• Дополняющая интегральная функция распределения (CCDF)
• Мощность пакета
• Побочные излучения
Самый последний набор доступных измерений и предустановки для стандартизованных измерений можно найти на сайте www.agilent.com/find/mxa.
Автонастройка
Функция автоматической настройки позволяет сократить время, необходимое для выполнения установок. При нажатии клавиши выполняется математический алгоритм, который автоматически устанавливает центральную частоту анализатора равной частоте наиболее высокого отклика сигнала в полосе обзора, устанавливает полосу обзора в 3 раза больше полосы занимаемой сигналом, устанавливает полосы пропускания и видеофильтра, оптимизирует опорный уровень, выполняет поиск максимума, устанавливает маркер на максимум отклика и выводит на экран результат измерения.
Усовершенствованные возможности маркеров и отображения графиков
Усовершенствованные возможности установки маркеров позволяют быстро определять точные значения в каждой точке графика. Доступно 12 маркеров, устанавливаемых либо на заданную частоту, либо в заданную позицию. Любой маркер может служить опорным для других маркеров. Маркер полосы позволяет выполнять относительные измерения мощности, такие как мощность в соседнем канале (ACP) и относительная мощность шума (NPR). Все показания маркеров можно видеть в таблице. В одном экранном окне могут отображаться до шести графиков, например, спектр сигнала несущей и до пяти спектров гармоник. Кроме того, можно независимо выбрать для каждого графика один из детекторов (нормальный, среднего/среднеквадратического значения, положительного или отрицательного максимума).
Встроенная справочная система
Вместо того, чтобы заполнять и потом тщательно просматривать сотни страниц руководства по эксплуатации достаточно просто нажать клавишу Help и тем самым вызвать всеобъемлющую контекстно:зависимую справочную систему, встроенную в анализатор MXA и предоставляющую информацию о любой клавише, любом меню и в любое время. Для просмотра обширного содержания руководства по эксплуатации, которое включает также удобные команды программирования на SCPI, рекомендуется пользоваться клавишами передней панели.
Современные средства подключения
Концепция Agilent Open позволяет получить все преимущества современных и традиционных возможностей подключения и обеспечить обратную (сверху вниз)совместимость.
• Анализатором MXA можно управлять дистанционно, подключив его к локальной сети (LAN); используя встроенный web-сервер или программу Windows Remote Desktop, можно просматривать сигналы, выполнять сбор и анализ данных из любой точки мира
• Подключив анализатор MXA к локальной сети, можно использовать файлы совместно с подключенными к сети компьютерами и выводить данные на сетевые принтеры
• Для работы в среде Agilent VEE можно использовать драйверы IVI-COM
• Используя обратную совместимость программного кода с анализаторами ESA и PSA, можно сэкономить время за счёт повторного использования тестовых программ
• Можно выбрать наилучший для удовлетворения требований пользователя вариант подключения:
– USB 2.0 - шесть портов типа A и один типа B
– LAN с физической средой 100Base-T
– GPIB
Совместимость с классом C стандарта LXI
Стандарт LXI (LAN eXtensions for Instruments - расширения локальной сети для измерительных систем) является архитектурой испытательных систем, основанной на апробированных и широко используемых стандартах, таких как Ethernet. Эта архитектура обеспечивает быстрое, рациональное и экономичное построение и переконфигурирование испытательных систем. Анализатор MXA совместим с классом C стандарта LXI, что может помочь пользователям открыть новые возможности испытаний. Более полная информация на сайте www.agilent.com/find/lxi
Открытая операционная система Windows® XP Professional
• Использование Windows Explorer позволяет легко и быстро управлять файлами
• Возможность запуска пакета MATLAB® и приложения векторного анализа сигналов 89600B внутри анализатора MXA
• Диагностика и управление анализатором MXA могут осуществляться с помощью программы Windows Remote Desktop или встроенного web-сервера (совместимого с классом C стандарта LXI)
Гарантированные частотные и временные характеристки
| Связь по пост. току | Связь по перем. току |
| от 10 Гц до 26,5 ГГц | от 10 МГц до 26,5 ГГц |
| Полоса | Гармоника гетеродина (N) | Диапазон частот |
| 0 | 1 | От 10 Гц до 3,6 ГГц |
| 1 | 1 | От 3,5 до 8,4 ГГц |
| 2 | 2 | От 8,3 до 13,6 ГГц |
| 3 | 2 | От 13,5 до 17,1 ГГц |
| 4 | 4 | От 17 до 26,5 ГГц |
Опорная частота
| Погрешность | ±[время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки] | |
| Скорость старения | Опция PFR | Стандартный ОГ |
| ±1 х 10-7 за год ±1,5 х 10-7 за 2 года |
±1 х 10-6 за год | |
| Температ. нестабильность | Опция PFR | Стандартный ОГ |
| от 20 до 30 °С | ±1,5 х 10-8 | ±2 х 10-6 |
| от 5 до 50 ° | ±2 х 10-8 | ±2 х 10-6 |
| Достижимая погрешность начальной калибровки | Опция PFR | Стандартный ОГ |
| ±4 х 10-8 | ±1,4 х 10-6 | |
| Остаточная ЧМ | ||
| Опция PFR | ≤ (0,25 Гц х N) (размах) за 20 мс (ном.) | |
| Станд. ОГ | ≤ (10 Гц х N) (размах) за 20 мс (ном.), N - номер гармоники гетеродина | |
Погрешность отсчёта частоты
(начальной, конечной, центральной, маркера)
±(Частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
* Разрешение по горизонтали равно: полоса обзора/(число точек развертки – 1)
Счётчик частоты маркера
| Погрешность | ±(частота маркера х погрешность опорной частоты + 0,100 Гц) |
| Погрешность счётчика дельта-маркера | ±(частота дельта маркера х погр. опорной частоты + 0,141 Гц) |
| Разрешение счётчика | 0,001 Гц |
Полоса обзора (ПО)
(БПФ и режим со свипированием)
| Диапазон | 0 Гц (нулевой обзор); от 10 Гц до макс. частоты анализатора |
| Разрешение | 2 Гц |
| Погрешность | |
| Свип. | ±(0,25 % х ПО + разрешение по горизонт.) |
| БПФ | ±(0,10 % х ПО + разрешение по горизонт.) |
Время развертки
| Пределы | |
| ПО = 0 Гц | от 1 мкс до 6000 с |
| ПО ≥ 10 Гц | от 1 мс до 4000 с |
| Погрешность | |
| ПО ≥ 10 Гц, свип. | ±0,01 % (ном.) |
| ПО ≥ 10 Гц, БПФ | ±40 % (ном.) |
| Полоса обзора = 0 Гц | ±0.01 % (ном.) |
| Запуск | Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера |
| Задержка запуска | |
| ПО = 0 Гц или БПФ | от минус 150 до + 500 мс |
| ПО ≥ 10 Гц, свип. | от 1 мкс до 500 мс |
| Разрешение | 0,1 мкс |
Временное стробирование
| Методы стробирования | Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ |
| Длит. стробирования (кроме стробир. БПФ) | От 1 мкс до 5 с |
| Задержка стробирования | От 0 до 100 с |
| Джиттер задержки стробир. | 33,3 нс (размах) (ном.) |
Число точек развёртки (графика)
| Все полосы обзора | от 1 до 40001 |
Полоса пропускания (RBW)
| Полоса (на уровне −3,01 дБ) | от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц |
| Погрешность Полосы пропускания (по мощности) | |
| От 1 Гц до 750 кГц | ±1,0 % (±0,044 дБ) (ном.) |
| От 820 кГц до 1,2 МГц | ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3,6 ГГц) |
| От 1,3 до 2,0 МГц | ±0,07 дБ (ном.) (центр. частота < 3,6 ГГц) |
| От 2,2 до 3,0 МГц | ±0,15 дБ (ном.) (центр. частота < 3,6 ГГц) |
| От 4 до 8 МГц | ±0,25 дБ (ном.) (центр. частота < 3,6 ГГц) |
| Погрешность ПП (по уровню −3,01 дБ) | |
| От 1 Гц до 1,3 МГц | ±2% (ном.) |
| Коэфф. прямоугольности (избирательность) | |
| (по уровням −60/−3 дБ) | 4,1 : 1 (ном.) |
Полоса анализа
| Макс. полоса | |
| Опция B40 | 40 МГц |
| Опция B25 | 25 МГц |
| Станд. комплектация | 10 МГц |
Полоса видеофильтра (VBW)
| Пределы установки | От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц) |
| Погрешность | ±6 % (ном.) |
Скорость измерений
(число точек развёртки = 101)
| Cтанд. компл. | |
| Измерение в режиме местного управления и скорость обновл. изображения на экране | 4 мс (250/с), ном. |
| Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) | 5 мс (200/с), ном. |
| Поиск максимума с использованием маркера | 1,5 мс, ном. |
| Настройка центр. частоты и передача данных (в диап. ВЧ) | 20 мс, ном. |
| Настройка центр. частоты и передача данных (в микроволн. диапазоне) | 47 мс, ном. |
| Переключ. вида измер./режима | 39 мс, ном. |
Погрешность и пределы измерения уровня
Диапазон уровней
| Пределы измерения | от среднего уровня собственного шума до макс. безопасного уровня на входе |
| Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) | от 0 до 70 дБ с шагом 2 дБ |
Электрон. аттенюатор (опция EA3)
| Диапазон частот | от 20 Гц до 3,6 ГГц |
| Пределы ослабления | |
| Электронный аттенюатор | от 0 до 24 дБ с шагом 1 дБ |
| Общие пределы ослабления (механический + электронный аттенюаторы) | от 0 до 94 дБ с шагом 1 дБ |
Максимальный безопасный уровень на входе
| Суммарная средняя мощность (с предусилителем или без него) | +30 дБм (1 Вт) |
| Пиковая мощность в импульсе | при длит. имп. |
| Напряжение постоянного тока | |
| Связь по пост. току | ±0,2 В |
| Связь по перем. току | ±70 В |
Пределы шкалы экрана
| Логарифмическая шкала | от 0,1 до 1 дБ/дел с шагом 0,1 дБ от 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки) |
| Линейная шкала | 10 делений масштабной сетки |
| Единицы шкалы | дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А |
Частотная характеристика
(входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, σ = номинальное стандартное отклонение)
| Полоса частот | По спецификации | С достов. 95% (≈2σ) |
| От 20 Гц до 10 МГц | ±0,6 дБ | ±0,28 дБ |
| Св. 10 МГц до 3,6 ГГц | ±0,45 дБ | ±0,17 дБ |
| Св. 3,5 до 8,4 ГГц | ±1,5 дБ | ±0,48 дБ |
| Св. 8,3 до 13,6 ГГц | ±2,0 дБ | ±0,47 дБ |
| Св. 13,5 до 22,0 ГГц | ±2,0 дБ | ±0,52 дБ |
| Св. 22,0 до 26,5 ГГц | ±3,5 дБ | ±0,71 дБ |
| С предусилителем (опции P03, P08, P13, P26, ослабление 0 дБ) | ||
| От 100 кГц до 3,6 ГГц | ±0,75 дБ | ±0,28 дБ |
| Св. 3,5 до 8,4 ГГц | ±2,0 дБ | ±0,53 дБ |
| Св. 8,3 до 13,6 ГГц | ±2,3 дБ | ±0,60 дБ |
| Св. 13,5 до 17,1 ГГц | ±2,5 дБ | ±0,81 дБ |
| Св. 17,0 до 22,0 ГГц | ±2,5 дБ | ±0,81 дБ |
| Св. 22,0 до 26,5 ГГц | ±3,5 дБ | ±1,25 дБ |
| Погрешность входного ослабления при его переключении | ||
| На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл. | ±0,20 дБ | ±0,08 дБ, тип. |
| От 9 кГц до 3,6 ГГц | ±0,3 дБ (ном.) | |
| Св. 3,5 до 8,4 ГГц | ±0,5 дБ (ном.) | |
| Св. 8,3 до 13,6 ГГц | ±0,7 дБ (ном.) | |
| Св. 13,5 до 26,5 ГГц | ±0,7 дБ (ном.) | |
| Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, σ = номинальное стандартное отклонение) |
||
| На 50 МГц | ±0,33 дБ | |
| На всех частотах | ±(0,33 дБ + неравном. АЧХ) | |
| От 9 кГц до 3,6 ГГц | ±0,23 дБ (с достоверностью 95%, ≈2σ) | |
| Предусилитель включен (опция P03, P08, P13, P26) | ||
| От 100 кГц до 3,6 ГГц | ±(0,39 дБ + неравном. АЧХ) | |
|
КСВн входа (входное ослабление ≥ 10 дБ) |
||
| От 10 МГц до 3,6 ГГц | <1,2:1 (ном.) | |
| Св. 3,6 до 8,4 ГГц | <1,5:1 (ном.) | |
| Св. 8,3 до 13,6 ГГц | <1,6:1 (ном.) | |
| Св. 13,6 до 26,5 ГГц | <1,9:1 (ном.) | |
| С предусилителем (опции P03, P08, P13, P26, ослабление 0 дБ) | ||
| От 10 МГц до 3,6 ГГц | <1,7:1 (ном.) | |
| Св. 3,5 до 8,4 ГГц | <1,8:1 (ном.) | |
| Св. 8,4 до 13,6 ГГц | <2,0:1 (ном.) | |
| Св. 13,6 до 26,5 ГГц | <2,0:1 (ном.) | |
|
Погрешность полосы пропускания при её переключении N9000A |
||
| От 1 Гц до 1,5 МГц | ±0,05 дБ | |
| Св. 1,6 до 3 МГц | ±0,10 дБ | |
| 4, 5, 6 и 8 МГц | ±1,0 дБ | |
| Опорный уровень Пределы установки: |
||
| логарифмическая шкала | от –170 до + 30 дБм с шагом 0,01 дБ | |
| линейная шкала | Те же, что для логарифмической шкалы (от 707 пВ до 7,07 В) | |
| Погрешность установки | 0 дБ | |
| Погрешность шкалы экрана при её переключении | ||
| Переключение между линейной и логарифмической шкалами | 0 дБ | |
| Переключение масштаба логарифмической шкалы (дБ/дел) | 0 дБ | |
| Верность воспроизведения закона шкалы | ||
| Для уровня на входном смесителе между минус 10 и минус 80 дБм | ±0,10 дБ, суммарная | |
Детекторы графика
Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения
Предусилитель
Диапазон частот
| Опция P03 | от 100 кГц до 3,0 ГГц |
| Опция P07 | от 100 кГц до 7,5 ГГц |
| Опция P13 | От 100 кГц до 13,6 ГГц |
| Опция P26 | От 100 кГц до 26,5 ГГц |
| Коэффициент усиления | |
| От 100 кГц до 3,6 ГГц | +20 дБ (ном.) |
| От 3,6 до 26,5 ГГц | +35 дБ (ном.) |
| Коэффициент шума | |
| От 100 кГц до 3,6 ГГц | 15 дБ (ном.) |
| От 3,6 до 8,4 ГГц | 9 дБ (ном.) |
| Св. 8,4 до 13,6 ГГц | 10 дБ (ном.) |
| Св. 13,6 до 26,5 ГГц | 15 дБ (ном.) |
Гарантированные характеристики динамического диапазона
Уровень компрессии усиления на 1 дБ (два тона)
| Полоса частот | Суммарная мощность на вх. смесителе | Уровень компрессии |
| От 20 до 500 МГц | 0 дБм | +3 дБм (тип.) |
| Св. 500 МГц до 3,6 ГГц | +3 дБм | +7 дБм (тип.) |
| Св. 3,6 до 26,5 ГГц | 0 дБм | +4 дБм (тип.) |
| С предусилителем (опции P03, P08, P13, P26) | ||
| От 50 МГц до 3,6 ГГц | –10 дБм (тип.) | |
| Св. 3,6 до 26,5 ГГц при разнесении тонов: | ||
| от 100 кГц до 20 МГц | минус 26 дБм (ном.) | |
| более 70 МГц | минус 16 дБм (ном.) | |
Средний уровень собственного шума (DANL)
(вход нагружен, детектор мгновенного или среднего значения,nип усреднения = лог., входное ослабление 0 дБ, усиление ПЧ = высокое, темп. от 20 до 30 °С)
| Предусилитель выключен | По спецификации | Типичные данные |
| От 9 кГц до 1 МГц | –130 дБм | |
| Св. 1 до 10 МГц | –150 дБм | –153 дБм |
| Св. 10 МГц до 2,1 ГГц | –151 дБм | –154 дБм |
| Св. 2,1 до 3,6 ГГц | –149 дБм | –152 дБм |
| Св. 3,6 до 8,4 ГГц | –149 дБм | –153 дБм |
| Св. 8,4 до 13,6 ГГц | –148 дБм | –151 дБм |
| Св. 13,6 до 17,1 ГГц | –144 дБм | –147 дБм |
| Св. 17,1 до 20,0 ГГц | –143 дБм | –146 дБм |
| Св. 20,0 до 26,5 ГГц | –136 дБм | –142 дБм |
| С предусилителем (опции P03, P08, P13, P26) | ||
| От 100 кГц до 1 МГц | –149 дБм | |
| Св. 1 до 10 МГц | –161 дБм | –163 дБм |
| Св. 10 МГц до 2,1 ГГц | –163 дБм | –166 дБм |
| Св. 2,1 до 3,6 ГГц | –162 дБм | –164 дБм |
| Св. 3,6 до 8,4 ГГц | –162 дБм | –166 дБм |
| Св. 8,4 до 13,6 ГГц | –162 дБм | –165 дБм |
| Св. 13,6 до 17,1 ГГц | –159 дБм | –163 дБм |
| Св. 17,1 до 20,0 ГГц | –157 дБм | –161 дБм |
| Св. 20,0 до 26,5 ГГц | –152 дБм | –157 дБм |
| Побочные составляющие Собственные комбинационные составляющие (вход нагружен, входное ослабление 0 дБ) |
||
| От 200 кГц до 8,4 ГГц (свип.) | –100 дБ | |
| Нулевой обзор, или БПФ, или другие частоты | –100 дБ (ном.) | |
| Побочные составляющие, связанные с местным гетеродином (отстройка от несущей > 600 МГц) | ||
| От 10 МГц до 3,6 ГГц | –90 дБн, тип. | |
| Зеркальные составляющие | ||
| От 10 МГц до 3,6 ГГц |
–80 дБн (–107 дБн, тип.) |
|
| Св. 3,6 до 13,6 ГГц | –78 дБн (–88 дБн, тип.) | |
| Св. 13,6 до 17,1 ГГц | –74 дБн (–85 дБн, тип.) | |
| Св. 17,1 до 22 ГГц | –70 дБн (–82 дБн, тип.) | |
| Св. 22 до 26,5 ГГц | –68 дБн (–78 дБн, тип.) | |
| Другие побочные составляющие | ||
| первого порядка отстройке от несущей ≥ 10 МГц | –90 дБн | |
| более высоких порядков отстройке от несущей ≥ 10 МГц | –80 дБн | |
Гармонические искажения по второй гармонике (SHI)
| Полоса частот | Уровень на смесителе | Точка перечечения | Уровень 2-й гарм. | Точка пересечения (SHI) |
| От 10 МГц до 1,8 ГГц | –15 дБм | +45 дБм | –60 дБн | +45 дБм |
| Св. 1,8 до 7,0 ГГц | –15 дБм | +65 дБм | –80 дБн | +65 дБм |
| Св. 7,0 до 11,0 ГГц | –15 дБм | +55 дБм | –70 дБн | +55 дБм |
| Св. 11,0 до 13,25 ГГц | –15 дБм | +50 дБм | –65 дБн | +50 дБм |
Интермодуляционные искажения третьего порядка (TOI)
(два тона по минус 30 дБм на вх. смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, температура от 20 до 30 °С; полоса предфильтра ПЧ - см. руководство по техническим характеристикам (Specifications Guide))
| Полоса частот | Искажения | Точка пересечения TOI | Точка значения TOI |
| От 10 до 100 МГц | –84 дБн | +12 дБм | +17 дБм |
| От 10 до 400 МГц | –90 дБн | +15 дБм | +20 дБм |
| Св. 400 МГц до 1,7 ГГц | –92 дБн | +16 дБм | +20 дБм |
| Св. 1,7 до 3,6 ГГц | –92 дБн | +16 дБм | +19 дБм |
| Св. 5,1 до 8,4 ГГц | –90 дБн | +15 дБм | +18 дБм |
| Св. 8,4 до 13,6 ГГц | –90 дБн | +15 дБм | +18 дБм |
| Св. 13,6 до 26,5 ГГц | –80 дБн | +10 дБм | +14 дБм |
Предусилитель включен (опции P03, P08, P13, P26)
(Два тона по –45 дБм на вх. предусилителя)
| От 10 до 500 МГц | +4 дБм (ном.) |
| Св. 500 МГц до 3,6 ГГц | +5 дБм (ном.) |
| Св. 3,6 до 26,5 ГГц | –15 дБм (ном.) |
Фазовый шум
Шум в боковых полосах (темп. от 20 до 30 °С, центр. частота 1 ГГц)
| Отстройка | Данные спецификации | Типичные данные |
| 100 Гц | –84 дБн/Гц | –88 дБн/Гц |
| 1 кГц | –100 дБн/Гц(ном.) | |
| 10 кГц | –103 дБн/Гц | –106 дБн/Гц |
| 100 кГц | –115 дБн/Гц | –117 дБн/Гц |
| 1 MГц | –133 дБн/Гц | –137 дБн/Гц |
| 10 MГц | –148 дБн/Гц (ном.) |
Гарантированные характеристики набора измерений мощности
Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ): ±0,80 дБ (± 0,30 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты ±(полоса обзора/1000), ном.
Мощность в соседнем канале (ACP)
Погрешность измерения относительной мощности (ACLR) для W-CDMA (при определённых уровнях на смесителе и пределах ACLR)
| Соседний канал | Другие каналы | |
| Мобильные станции | ±0,14 дБ | ±0,21 дБ |
| Базовые станции | ±0,49 дБ | ±0,44 дБ |
| Динамический диапазон (тип.) | ||
| Без коррекции шума | –73 дБ | –79 дБ |
| С коррекцией шума | –78 дБ | –82 дБ |
| Число пар измеряемых отстроенных каналов | от 1 до 6 | |
| Скорость измерения ACP (быстрый метод) | ||
| Время получения и передачи данных измерения: | 14 мс, ном. (σ = 0,2 дБ) | |
| Динам. диапазон измерения отн. мощности в соседнем канале (ACPR) для W-CDMA (отстройка 5 МГц, весовая функция RRC, шумовая полоса 3,84 МГц) | ||
| Две несущих | –70 дБ (ном.) | |
| Четыре несущих | –64 дБ (ном.) | |
| С коррекцией шума | –72 дБ (ном.) | |
| Погрешность измерения ACPR (две несущих, отстройка 5 МГц, уровень ACPR минус 48 дБ): | ±0,42 дБ (ном.) | |
| Число измеряемых несущих | До 12 |
Статистика распределения мощности - интегральная функция распределения CCDF
Разр. способность гистограммы 0,01 дБ
Мощность пакета
Методы: мощность выше установленного порога, мощность в пределах ширины пакета
Результаты: выходная мощность одиночного пакета, средняя выходная мощность, максимальная выходная мощность одиночного пакета, минимальная мощность внутри пакета, ширина пакета
Побочные излучения
W-CDMA (от 1 до 3,6 ГГц)
Таблица побочных сигналов; поиск в полосах
Динамический диапазон 96,7 дБ (101,7 дБ тип.)
Абсол. чувствительность –84,4 дБм (минус 89,4 дБм тип.)
Спектральная маска излучения (SEM)
cdma2000 (смещение 750 кГц)
Относительный динам. диапазон (полоса пропускания 30 кГц) 78,9 дБ (85,0 дБ тип.)
Абсолютная чувствительность –99,7 дБм (–104,7 дБм тип.)
Относительная погрешность ±0,11 дБ
3GPP W-CDMA (смещение 2,515 МГц)
Относительный динам. диапазон (полоса пропускания 30 кГц) 81,9 дБ (88,2 дБ тип.)
Абсолютная чувствительность –99,7 дБм (–104,7 дБм тип.)
Относительная погрешность ±0,12 дБ
Общие характеристики
Интервал температур
| Рабочие условия | От 5 до 50 °С |
| Предельные условия (хранение) | От –40 до + 65 °С |
Электромагнитная совместимость
Соответствует European EMC Directive 2004/108/EC
IEC/EN 61326 или IEC/EN 61326-2-1
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001
Данное устройство относится к классу приборов, применяемых в промышленности, науке и медицине (ISM) и соответствует нормативному документу ICES-001 (Канада).
Электробезопасность
Соответствует European Low Voltage Directive 73 / 23 / EEC,
скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1
Уровень звука
| Акустический шум | LpA< 70 дБ |
| Позиция оператора | нормальная по ISO 7779 |
Воздействие окружающей среды
Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.
Требования к электропитанию
Напряжение и частота сети питания (ном.)
100/120 В, 50/60/400 Гц
220/240 В, 50/60 Гц
Потребляемая мощность
| Рабочий режим (On) | 390 Вт (с опциями) |
| Дежурный режим (Standly) | 20 Вт |
Дисплей
| Разрешение | 1024 х 768, XGA |
| Размер | 213 мм (8,4 дюйма) по диагонали |
Запоминание данных
| Внутреннее | Съёмный накопитель на жёстких магнитных дисках объёмом 160 Гбайт, номинально Съёмный твёрдотельный накопитель объёмом 32 Гбайт, номинально (опция SSD) |
| Внешнее | Поддерживает устройства запоминания данных, совместимые с USB 2.0 |
Масса (без опций)
| Без упаковки | 16 кг (35 фунтов), ном. |
| В упаковке | 28 кг (62 фунта), ном. |
Габаритные размеры
| Высота | 177 мм (7,0 дюймов) |
| Ширина | 426 мм (16,8 дюйма) |
| Глубина | 368 мм (14,5 дюйма) |
Гарантийные обязательства
Гарантийный срок для анализатора сигналов СXA - один год
Периодичность калибровки
Рекомендуемый межкалибровочный интервал - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.
Входы и выходы
Передняя панель
| ВЧ вход | |
| Соединитель | тип N, розетка, 50 Ом, ном. |
| Питание пробника | |
| Напряжение/ток | +15 В ±7% при макс. токе 150 мА, ном. –12,6 В ±10 % при макс. токе 150 мА, ном. |
| Порты USB 2.0 Ведущие (2 порта) |
|
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-A (розетка) |
| Выходной ток | 0,5 А, ном. |
Задняя панель
| Выход 10 МГц | |
| Соединитель | BNC, розетка, 50 Ом, ном. |
| Уровень сигнала | не менее 0 дБм, ном. |
| Частота сигнала | 10 МГц ± (10 МГц х погр. опорной частоты) |
| Вход внешнего опорного сигнала | |
| Соединитель | BNC, розетка, 50 Ом, ном. |
| Уровень вх. сигнала | от –5 до + 10 дБм, ном. |
| Частота вх. сигнала | От 1 до 50 МГц, ном. |
| Полоса захвата частоты | ±5 х 10-6 от частоты внеш. опорного сигнала |
| Вход запуска 1 | |
| Соединитель | BNC, розетка |
| Импеданс | более 10 кОм, ном. |
| Уровень запуска | от –5 до + 5 В |
| Выход запуска 1 | |
| Соединитель | BNC, розетка |
| Импеданс | 50 Ом, ном. |
| Уровень | 5 В ТТЛ, ном. |
| Синхросигнал (резервируется на будущее) | |
| Соединитель | BNC, розетка |
| Выход для внешнего монитора | |
| Соединитель | VGA совместимый, 15-конт. мини D-SUB |
| Формат | XGA (частота кадров 60 Гц, построчная развёртка) Analog RGB |
| Разрешение | 1024 х 768 |
| Возбуждение источника шума +28 В (импульсный) | |
| Соединитель | BNC, розетка |
| Источник шума серии SNS | подключение к источникам шума серии SNS |
| Цифровая шина (резервируется на будущее) | |
| Соединитель | MDR-80 |
| Аналоговый выход | |
| Соединитель | BNC, розетка |
| Порты USB 2.0 | |
| Ведущие (4 порта) | |
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-A (розетка) |
| Выходной ток | 0,5 А, ном. |
| Ведомый (1 порт) | |
| Стандарт | совместим с USB 2.0 |
| Соединитель | USB Type-B (розетка) |
| Выходной ток | 0,5 А, ном. |
| Интерфейс GPIB | |
| Соединитель | шинный соединитель IEEE-488 |
| Интерфейсные функции | SH1, AH1, T6, SR1, RL1, PP0, DC1, C1, C2, C3, C28, DT1, L4, C0 |
| Интерфейс LAN TCP/IP | |
| Физическая среда | 100Base-T |
| Соединитель | RJ45 Ethertwist |
Опции
| P03 Предусилитель, от 100 кГц до 3 ГГц |
| P08 Предусилитель, 8,4 ГГц |
| PFR Прецизионный опорный генератор 10 МГц |
| FSA Точный ступенчатый аттенюатор |
| EA3 Электронный аттенюатор до 3,6 ГГц |
| B40 Полоса анализа 40 МГц |
| EDP Набор расширенных функций отображения |
| EMC Базовые функции для проведения предварительных квалификационных измерений |
| ESC Управление внешним источником |
| SSD Дополнительный съёмный твёрдотельный накопитель |
| PRC Портативная конфигурация |
| KYB Клавиатура |
| KB2 Клавиатура 65-клавишная |
| BAG Сумка для принадлежностей |
| EFM USB флэш-накопитель, 1 Гбайт |
| DVR USB-совместимый привод DVD-ROM/CD-R/RW |
| MLP Переход от 50 на 75 Ом с минимальными потерями |
| 1CP Комплект для монтажа в стойку и комплект ручек |
| 1CM Комплект для монтажа в стойку |
| 1CN Комплект передних ручек |
| 1CR Комплект направляющих для стойки |
| HTC Жёсткий футляр для транспортирования |
| MPB Обход микроволнового преселектора |
| DP2 Цифровой процессор с памятью сбора данных 2 Гбайт |
| PC2 Двухядерный процессор, съёмный НЖМД |
| CR3 Соединитель на задней панели, второй выход ПЧ |
| CRP Соединитель на задней панели, программир. выход ПЧ |
| YAS Соединитель на задней панели, выход оси Y |
| P13 Предусилитель, 13,6 ГГц |
| P26 Предусилитель, 26,5 ГГц |
| BBA Аналоговые IQ входы модуляции |
