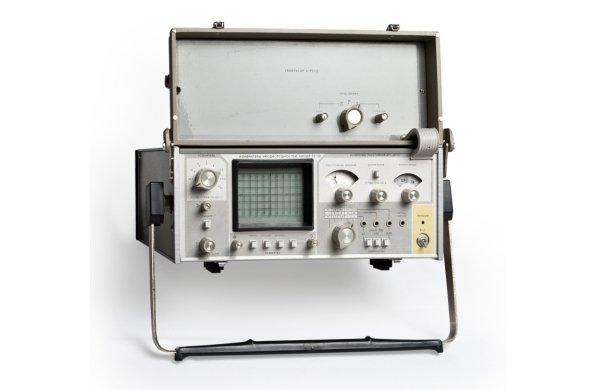

Измеритель неоднородностей линий Р5-15
Малогабаритный импульсный рефлектометр наносекундного диапазона позволяет быстро и точно определить местонахождение, величину и характер неоднородности волнового сопротивления (повреждения) в высокочастотных линиях и трактах СВЧ (коаксиальных, полосковых) протяженностью от 0,9 см до 200 м, проводить исследование высокочастотных трактов, работающих в полосе частот до 5 ГГц, проводить контроль за состоянием высокочастотных трактов, прогнозировать появление неисправностей в них.
Функциональные возможности
Высокая точность и чувствительность позволяют производить измерения при коэффициенте отражения импульсного сигнала до 0,001 с точностью не хуже 1 %,
высокая яркость изображения рефлектограммы обеспечивает работу с прибором в условиях повышенной освещенности,
наличие трех видов зондирующего воздействия, перепада напряжения, видеоимпульса с плавно регулируемой длительностью и -суперпозиция перепада видеоимпульса, позволяют исследование сложных неоднородностей,
цифровой электронный отсчет измеряемого расстояния и коэффициента укорочения упрощает и ускоряет процесс измерения,
возможность записи рефлектограммы с помощью внешнего самописца,
отсчет расстояния до неоднородности производится непосредственно в единицах длины по цифровому табло или шкале ЭЛТ.
Измеритель позволяет получить полную информацию о наличии, вели чине и характере неоднородностей в линиях с различным волновым сопротивлением.
Кроме того, измеритель может быть использован:
для измерения коэффициента укорочения ЭМВ (электромагнитной волны) в линиях известной длины,
для измерения длин коротких коаксиальных линий любого назначения,
для определения волнового сопротивления оценки частотной характеристики затухания в линии,
для исследования устройств присоединения в трактах СВЧ, контроля и регулировки согласующих широкополосных устройств.
Измеритель может быть использован в качестве широкополосного стробоскопического индикатора для наблюдения и оценки параметров электрических сигналов амплитудой до 1 В в диапазоне частот 0-5 ГГц.
Конструктивно прибор выполнен в виде базового блока с крышкой и блоком питания и выносных блоков — генератора и смесителя, что позволяет производить измерения на линиях, встроенных в объект, без дополнительных присоединительных кабелей, вносящих искажения в рефлектограмму, а также измерять переходные характеристики четырехполюсников СВЧ.
Технические характеристики
• Максимально измеряемое расстояние 200 м
• Минимально измеряемое расстояние 0,9 см
• Погрешность измерения расстояния ±1 %
• Предел измерения коэффициента отражения (отношение амплитудных значений отраженного сигнала к амплитуде зондирующего сигнала) 0,001… 1
• Погрешность измерения коэффициента отражения,% От 1 до 0,01 ±3
От 0,01 до 0,005 ±10
От 0,005 до 0,001 ±30
• Время нарастания переходных характеристик , пс 90
• Время установления переходной характеристики при неравномерности установив- шегося значения 2%, нс 1,5
• Неравномерность вершины переходной характеристики, % 2
Амплитуда, В 0,2
Амплитуда, В 0,5
• Длительность (измеряется плавно), нс от 2 до 10
• Суперпозиция (наложение) перепада напряжения и видеоимпульса выходное сопротивление, Ом 50
• Погрешность установ. Коэффициента укороч. В пределах от 1 до 2 % ?1
• Наличие встроенного калибр. с частотой калибр. меток, мГц 5, 10, 100
• Время нарастания выходного напряжения для самописца, с 15
• Питание: — от сети переменного тока напряжение 220 В частотой 50, 400 Гц;
— от сети постоянного тока 12 В.
• Потребляемая мощность:
— от сети переменного тока 30 ВА;
— от сети постоянного тока 15 Вт.
• Диапазон рабочих температур: -10 …+40 С
• Габариты: 142?348?443 мм.
• Масса базового блока 9 кг, масса генератора 0,7 кг, масса смесителя 0,7 кг.
