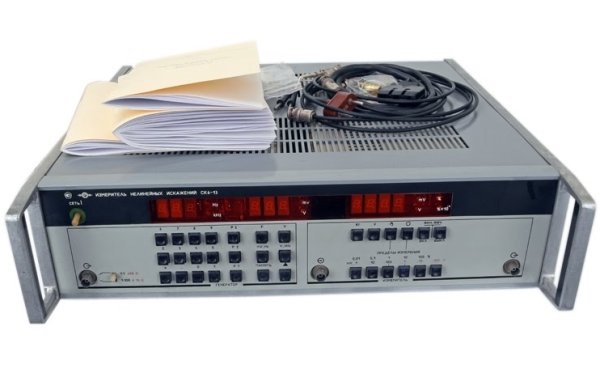

Измеритель нелинейных искажений СК6-13
СК6-13 предназначен для автоматического измерения коэффициента гармоник четырехполюсников при работе со встроенным генератором и среднеквадратического значения напряжения.
Состоит из измерителя нелинейных искажении и перестраимого синхронно с ним генератора, что позволяет резко повысить производительность измерений при сокращении необходимых измерительных средств.
Прибор СК6-13 обеспечивает автоматическое и ручное переключение пределов измерения, возможность запоминания девяти значении частоты и напряжения генератора, вывод результатов измерения на цифропечатающее устройство.
| Общие параметры | |
| Диапазон частот | при измерении коэффициента гармоник 10 Гц - 120 кГц при измерении напряжения 10 Гц-600 кГц |
| Диапазон измеряемых коэффициентов гармоник | 0,003 - 100 % |
| Диапазон измеряемых напряжений | 100 мкВ-100 В |
| Диапазон входного напряжения при измерении коэффициента гармоник | 0,1-100 В |
| Пределы основной погрешности измерения коэффициента rapмоник | 10-99,9 Гц ±(0,1Кгд + 0,06) ±0,15 Кгд 100 Гц-9,99 КГц ±(0,1 Кгд + 0,02) ±0,1 Кгд 10-19,9 кГц ± (0,1 Кгд +0,04) ±0,15 Кгд 20-120 кГц ±(0,1 Кгд + 0,07) ±0,2 Кгд 10-99,9 Гц ±(0,1Кгд + 0,006) ±0,15 Кгд 100 Гц-9,99 КГц ±(0,05 Кгд + 0,002) ±0,1 Кгд 10-19,9 кГц ± (0,1 Кгд +0,004) ±0,15 Кгд 20-120 кГц ±(0,1 Кгд + 0,05) ±0,2 Кгд |
| Диапазон выходного напряжения генератора | 0,001-9,99 В |
| Коэффициент гармоник выходного напряжения генератора | не более 0,002-0.02 % |
| Пределы основной погрешности установки выходного напряжения генератора | ±(0,1Uх+10-4) (10-20 Гц); ±(0,03Uн + 4*10-4) (20 Гц - 120 кГц), где Uн - установленное значение напряжения, В |
| Пределы основной погрешности измерения напряжения | ±(0,1 Uх+10-5) (10-100 Гц); ±(0,025 Uх+10-5) (100 Гц-.100 кГц); ±(0,05 Ux +10-5) (100-600 кГц), где значение Ux, В |
