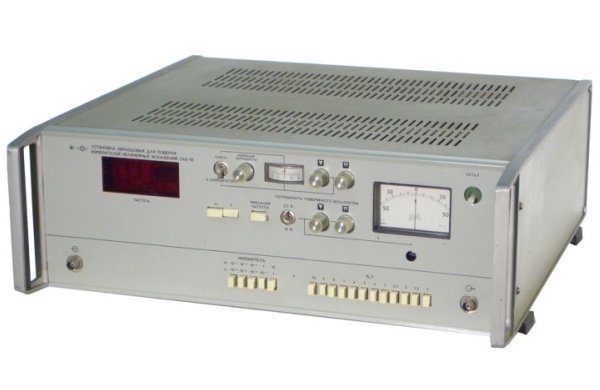

Измеритель нелинейных искажений СК6-10
СК6-10 применяется для оперативной поверки измерителей нелинейных искажений и вольтметров переменного тока в диапазоне частот 20 Гц-1 МГц. Работа установки основана на новом методе детерминированного восстановления искаженного сигнала. Процесс формирования искаженного сигнала полностью автоматизирован. Кодовое управление элементами фильтров обеспечивает высокую степень автоматизации и высокую производительность измерений.
По сравнению с существующими средствами поверки установка обеспечивает повышение производительности коитрольно-поверочных операций более чем в 100 раз.
| Общие параметры | |
| Диапазон частот с заданным коэффициентом гармоник | 20 Гц-200 кГц (фиксированные частоты 0,6 и 1 МГц) |
| Пределы выдаваемых коэффициентов гармоник | 0,03-100% (20 Гц-20 кГц); 0.1 - 100% (20-200 кГц); 0,3-100% (0,6 и 1 МГц) |
| Основная погрешность задания коэффициента гармоник | ±10-2Кг+0,006% (200 Гц - 20 кГц); ±1,5*10 -2Кг + 0,02% (20-200 Гц); ±2*10 Кг+ 0,02% (20-200 кГц); ±3*10-2Кг,+0,06% и 6*10 2 Кг+0,06% (на частотах 0,6 и 1 МГц, при Кг 0,03-30 и 30-100% соответственно) |
| Выходное напряжение в режиме поверки коэффициента гармоник | 500 мВ±20% (Кг =0,03%), 700 мВ±20% (Кг =100%) |
| Пределы измерения в режиме поверки вольтметров среднеквадратических значений | 1 мВ-10 В |
| Диапазон частот в режиме поверки вольтметров | 20 Гц-1 МГц |
| Основная погрешность установки не превышает | ±0,005 Uвых + 10 мкВ (до 200 кГц), ±0,01 Uвых + 10 мкВ (до 1 МГц), где Uвых-выходное напряжение установки |
