Измеритель мощности М3-75/3
Ваттметры МЗ-75, МЗ-75/1 - МЗ-75/6 предназначены для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-сигналов при регулировании и поверке радиоэлектронной аппаратуры в диапазоне частот 37,5-178,4 ГГц. Приборы могут использоваться для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности уровня мощности, а также в составе автоматизированных измерительных систем. Управление работой прибора и его составными частями осуществляется встроенным микропроцессором.

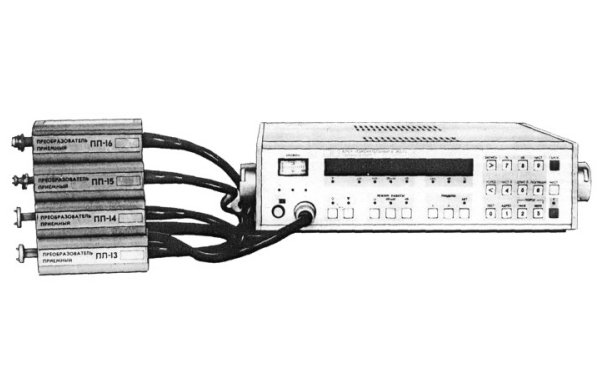

Принцип работы ваттметра основан на преобразовании СВЧ-мощности в тепловую энергию и измерения на выходе приемного термоэлектрического преобразователя термоЭДС, пропорциональной падающей на него СВЧ-мощности. Приборы состоят из измерительного блока и одного или нескольких термоэлектрических приемных преобразователей (ПП-13, ПП-14, ПП-15, ПП-16).
Режимы работы:
• линейный (измерения в микроваттах, милливаттах);
• логарифмический (измерения в децибелах относительно 1 мВт);
• логарифмический относительный (измерения в децибелах относительно фиксированного уровня мощности).
Основные данные
• Время установления показаний:
на пределах изменения 1 и 10 мкВТ — 10 с
на пределах 100 мкВт, 1 и 10 мВт — 1 с
• Время сохранения калибровки 1 ч
Предельное значение нестабильности показаний приборов во времени, включая "дрейф электрического нуля", при неизменной температуре в нормальных условиях в установившемся режиме 0,25 мкВт/мин
| Технические характеристики | |||||||
| Тип | Приемный преобразователь | Диапазон частот, ГГц | Диапазон измеряемых мощностей, Вт | Основная погрешность измерения Линейный режим, % | Основная погрешность измерения Логарифмический режим, дБ | КСВН входа | |
| МЗ-75 | ПП-13 (сеч. 5,2x2,6 мм) ПП-14 (сеч. 3,6x1,8 мм) ПП-15 (сеч. 2,4x1,2 мм) ПП-16 (сеч. 1,6x0,8 мм) |
37,5-178,4 | 0,3*10-6-10-2 | ±6 (с ПП-13, ПП-14) ±10 (с ПП-15, ПП-16) на пределах 100 мкВт, 1 и 10 мВт |
±0,3 (ПП-13, ПП-14) ±0,45 (ПП-15, ПП-16) на пределах 1 и 10 мВт |
1,4 | |
| ±[15 + 0,25(Pk/Px-1)] на пределе 10 мкВт ±[25 + 0,4(Pk/Px-1)] на пределе 1 мкВт |
1,5 | ||||||
| МЗ-75/1 | ПП-13 (сеч. 5,2x2,6 мм) | 37,5-78,33 | 0,3*10-6-10-2 | ±6 на пределах 100 мкВт, 1 и 10 мВт ±10 (с ПП-15, ПП-16) на пределах 100 мкВт, 1 и 10 мВт ±[15 + 0,25(Pk/Px-1)] на пределе 10 мкВт ±[24 + 0,4(Pk/Px-1)] на пределе 1 мкВт |
±0,3 на пределах 100 мкВт, 1 и 10 мВт | 1,4 | |
| МЗ-75/3 | ПП-13 (сеч. 5,2x2,6 мм) | 37,5-53,57 | 0,3*10-6-10-2 | +6 на пределах 100 мкВт, 1 и 10 мВт ±[15 + 0,25(Pk/Px-1)] на пределе 10 мкВт ±[24 + 0,4(Pk/Px-1)] на пределе 1 мкВт |
±0,3 на пределах 100 мкВт, 1 и 10 мВт | 1,4 | |
| МЗ-75/4 | ПП-14 (сеч. 3,6x1,8 мм) | 53,57-78,33 | 0,3*10-6-10-2 | +6 на пределах 100 мкВт, 1 и 10 мВт ±[15 + 0,25(Pk/Px-1)] на пределе 10 мкВт ±[24 + 0,4(Pk/Px-1)] на пределе 1 мкВт |
±0,3 на пределах 100 мкВт, 1 и 10 мВт | 1,4 | |
| МЗ-75/2 МЗ-75/5 |
ПП-15 (сеч. 2,4x1,2 мм) | 78,33-178,4 78,33-118,1 |
0,3*10-6-10-2 | +10 на пределах 100 мкВт, 1 и 10 мВт ±[15 + 0,25(Pk/Px-1)] на пределе 10 мкВт ±[24 + 0,4(Pk/Px-1)] на пределе 1 мкВт |
±0,45 на пределах 100 мкВт, 1 и 10 мВт | 1,5 | |
| МЗ-75/6 | ПП-16 (сеч. 1,6x0,8 мм) | 118,1-178,4 | 0,3*10-6-10-2 | +10 на пределах 100 мкВт, 1 и 10 мВт ±[15 + 0,25(Pk/Px-1)] на пределе 10 мкВт ±[24 + 0,4(Pk/Px-1)] на пределе 1 мкВт |
±0,45 на пределах 100 мкВт, 1 и 10 мВт | 1,5 | |
