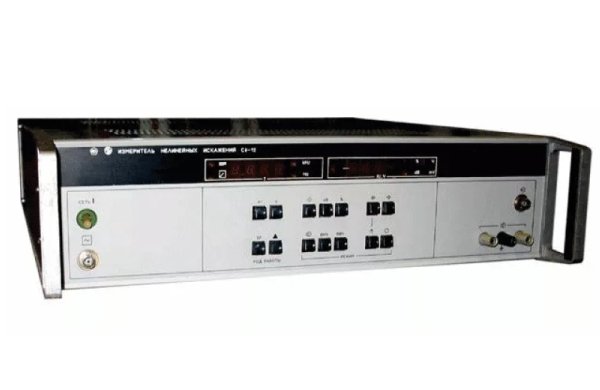

Измеритель нелинейных искажений С6-12
С6-12 предназначен для автоматического измерения коэффициента гармоник на несимметричном и симметричном входах и среднеквадратического значения напряжения переменного то-ка. Все операции, связанные с выбором предела измерения, постоянных времени, необходимых фильтров, настройки на частоту, полностью автоматизированы.
Встроенный микропроцессор управляет режимами работы, проведением измерений и вычислений, осуществляет коррекцию погрешностей, диагностику узлов и прибора в целом. Обработка результатов измерения производится аналого-цифровым преобразователем и микропроцессором с последующей выдачей результатов на цифровое табло и в КОП.
| Общие параметры | |
| Диапазон частот | при измерении коэффициента гармоник 10 Гц - 199.9 кГц при измерении напряжений 10 Гц - 1 МГц |
| Диапазон измеряемых коэффициентов гармоник | 0,01 - 100 % (несимметричный вход); 0,1-30% (симметричный вход) |
| Диапазон напряжения при измерении коэффициента гармоник | 0,1- 100 В |
| Диапазон измеряемого напряжения | 10-4- 100 В |
| Несимметричный вход | 10-19,9 Гц; 20-99,9 ГГц; 10 Гц-19,9 кГц; 20-99,9 кГц ; 100-199,9 кГц |
| Симметричный вход | 10 Гц-19,9 кГц |
| Пределы основной попрешности измерения напряжения в диапазоне частот | ±(0,05U Д+20*10-6): 10-20 Гц ±(0,025UД+20*10-6): 20-200 Гц ±(0,015UД+20*10-6): 200 Гц - 200 кГц ±(0,025UД+20*10-6): 200-1000 кГц |
| Потребляемая мощность | 110 ВА |
| Масса | 18 кг |
