Особенности:

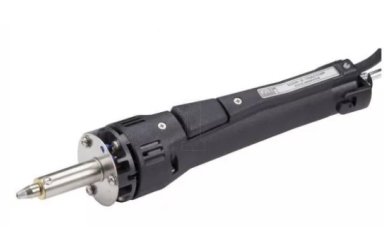

Многолетний опыт конструкторов Pace и их понимание того, что явилось бы идеальным инструментом для пайки, нашли отражение в новом изделии. Здесь речь не идёт о доработке или улучшении отдельных параметров: SX–80 — принципиально новый многофункциональный инструмент для ремонта.
1. Новая форма рукояти
Новый дизайн разрабатывался с учетом требований эргономики и особенностей миниатюрной женской руки:
новая рукоятка существенно легче и меньше своих предшественниц;
она лучше сбалансирована, что снижает утомляемость и повышает качество операций при длительной непрерывной работе с инструментом.
Уменьшение массы и габаритов инструмента позволяет достаточно комфортно использовать его для монтажа компонентов, применяя наконечники от PS–90 , в том числе и «миниволну» .
2. Сменный накопитель припоя
На смену традиционной стеклянной трубке пришел одноразовый бумажный картридж–накопитель.
Замена накопителя занимает не более 15 секунд.
При этом отпадает необходимость выполнения довольно грязной работы по чистке стеклянного резервуара и исключается опасность случайного контакта со свинцом.
Рачительным пользователям, избегающим — в целях экономии — всего одноразового, не стоит беспокоиться: цена картриджа сопоставима с ценой одноразового же сменного фильтра, применяемого в стеклянном накопителе.
3. Быстросъёмный нагревательный элемент с платиновым датчиком
Соединение нагревателя с рукояткой выполнено с помощью жесткого разъема, что соответствует современным требованиям к электротехническому инструменту.
Пара “ нагревательный элемент – термодатчик ” калибруются на заводе–изготовителе и уже не требуют дополнительной калибровки при замене. Впрочем, это относится и к остальным термоинструментам Pace .
4. Наконечники с трубкой
Новая форма наконечников с трубкой в хвостовой части позволила улучшить систему уплотнения. Теперь исключено попадание шлака из накопителя припоя в нагреватель. Таким образом, внутренняя поверхность нагревателя всегда остаётся чистой, что улучшает теплоотдачу в наконечник и упрощает уход за инструментом. Все наконечники имеют Long Life –исполнение с удвоенным ресурсом.
Выполняемые операции:
 |
 |

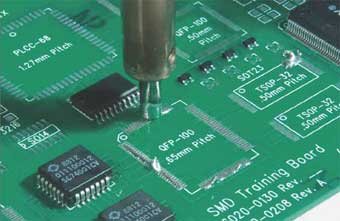

| Очистка печатных проводников от остатков припоя |

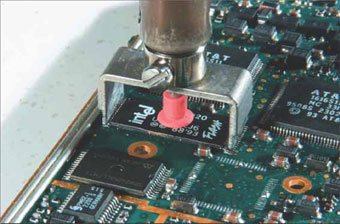

Демонтаж TQFP |
 |
 |
| Демонтаж компонентов из отверстия | Демонтаж TQFP |
| изображение | наименование | размер | артикул |
| Наконечники для демонтажа из отверстий | |||
 |

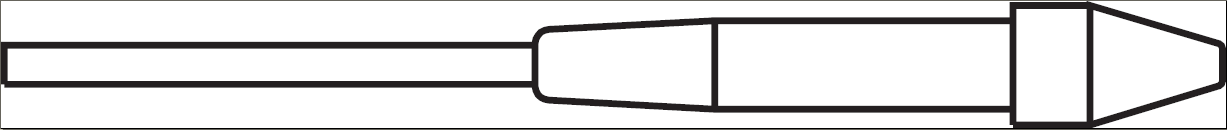

SX, 2.03мм, TD | 0.76мм | 1121-0625 |
| SX, 2.29мм, TD | 1.02мм | 1121-0624 | |
| SX, 3.05мм, TD | 1.52мм | 1121-0626 | |
| SX, 5.10мм, TD | 2.29мм | 1121-0627 | |
 |

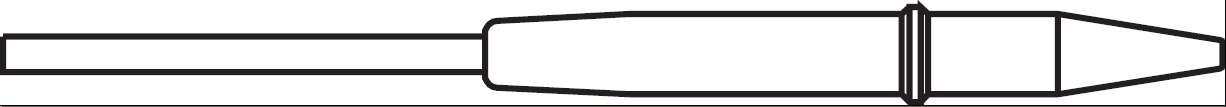

SX, 2.29мм, ERTD | 0.76мм | 1121-0628 |
| SX, 2.54мм, ERTD | 1.02мм | 1121-0629 | |
| SX, 3.05мм, ERTD | 1.52мм | 1121-0630 | |
 |

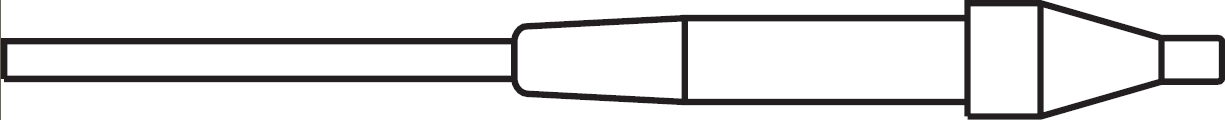

SX, 1.79мм, P | 0.50мм | 1121-0680 |
| SX, 2.03мм, P | 0.76мм | 1121-0678 | |
| SX, 2.29мм, P | 1.02мм | 1121-0679 | |
| SX, 2.79мм, P | 1.52мм | 1121-0690 | |
| SX, 3.55мм, P | 2.29мм | 1121-0695 | |
 |

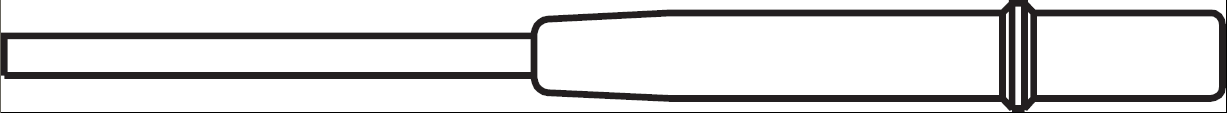

SX, 4.78мм, FDS | 1.52мм | 1121-0631 |
 |

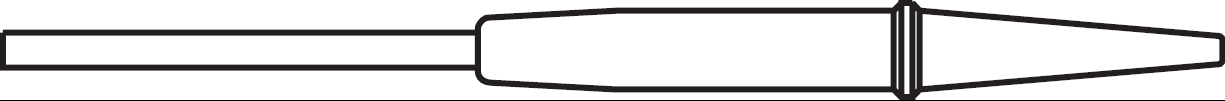

SX, 1.78мм, FDSP | 0.50мм | 1121-0681 |
| SX, 2.03мм, FDSP | 0.76мм | 1121-0682 | |
| SX, 2.29мм, FDSP | 1.02мм | 1121-0683 | |
 |

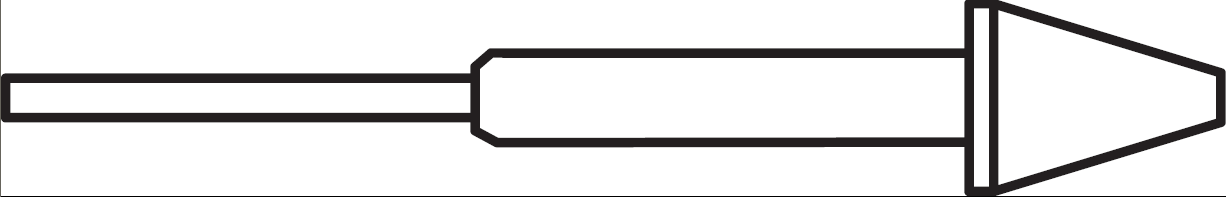

SX, 2.03мм, TMX | 0.76мм | 1121-0882 |
| SX, 2.29мм, TMX | 1.02мм | 1121-0883 | |
| SX, 3.05мм, TMX | 1.52мм | 1121-0884 | |
| Наконечники для демонтажа TQFP/TSOP | |||
 |

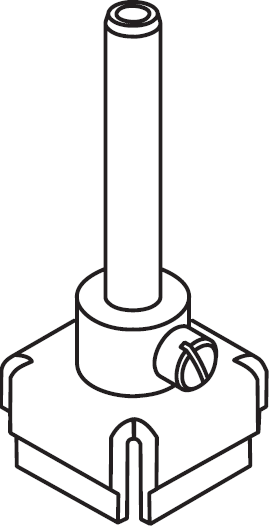

SX, TQFP 28 | 8.2х8.2мм | 1121-0571 |
| SX, TQFP 32 | 8.7х8.7мм | 1121-0572 | |
| SX, TQFP 52 | 12х12мм | 1121-0573 | |
| SX, TQFP40 | 12х12мм | 1121-0574 | |
| SX, TQFP 80 | 13.2х13.2мм | 1121-0575 | |
| SX, TQFP 80/100 | 15.3х15.3мм | 1121-0576 | |
| SX, PQFP80/100 | 16.8х22.9мм | 1121-0603 | |
| SX, TQFP144 | 21.6х21.6мм | 1121-0604 | |
| SX, TQFP112 | 22.1х22.1мм | 1121-0605 | |
| SX, TQFP80 | 13.5х13.5мм | 1121-701 | |
 |

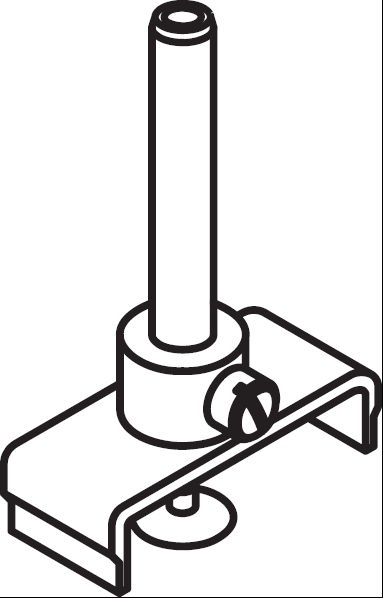

SX, TSOP 28 | 8.1х12.7мм | 1121-0567 |
| SX, TSOP 32 | 8.1х19.3мм | 1121-0566 | |
| SX, TSOP 40 | 9.9х19.3мм | 1121-0568 | |
| SX, TSOP 56 | 14.2х19.3мм | 1121-0569 | |
