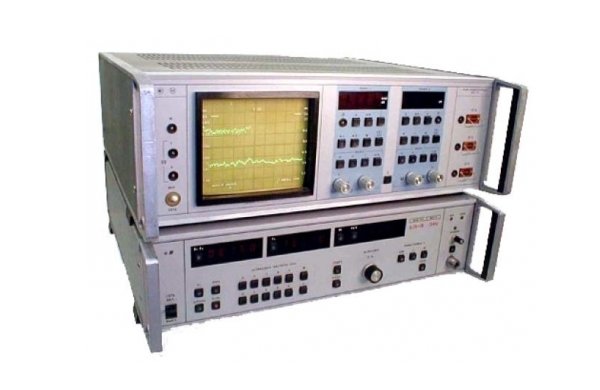

Измеритель КСВН Р2-98
Р2-98 предназначен для панорамного отображения на экране инди каторного устройства и измерения частотных характеристик КСВН и ослабления элементов коаксиального тракта.
Применяется в лабораторных и цеховых условиях при измерении и настройке параметров КСВН И ослабления различных СВЧ-устройств.
Р2-98 позволяет наблюдать на экране индикатора характеристики КСВН и ослабления одновременно (двухканальный режим), запоминать характеристики на экране и сравнивать с текущей характеристикой. Имеется цифровой отсчет измеряемых величин КСВН, ослабления, пределов перестройки частоты. Приборы могут управляться по частоте в ручном и автоматическом режимах или через КОП.
Основные данные Р2-98
• Диапазон частот ГГц: 0,01 - 2,14
• Пределы измерения КСВН: 1,05 - 5
• Пределы допускаемой основной погрешности измерения КСВН, %: 3К + 1
• Пределы измерения ослабления, дБ: 0-40
• Пределы допустимой основной погрешности измерения ослабления ±(0,04A+0.3) дБ
• СВЧ-тракт, мм: 16/4.6
