Измеритель КСВН Р2-135

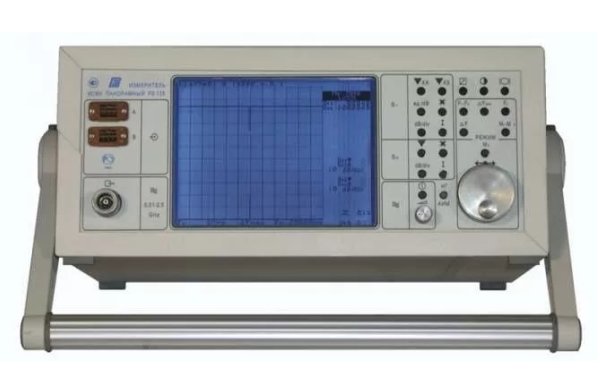

Измеритель Р2-135 - прибор нового поколения средств измерения. Предназначен для измерения параметров элементов и трактов в СВЧ диапазоне.
Р2-135 применяется для исследования амплитудно-частотных характеристик четырехполюсников (измерение модуля коэффициентов передачи, измерение КСВН) в диапазоне частот (0,01…2,50) ГГц.
Прибор выполнен в виде моноблока - состоит из блока генераторного, генерирующего сигналы СВЧ диапазона с заданными параметрами, и индикаторного устройства, обеспечивающего обработку и индикацию результатов измерения на ЖК графическом индикаторе. Внешние СВЧ узлы - обеспечивают решение измерительных задач Р2-135. Комплект ЗИП - обеспечивает технический ресурс, поверку и ремонт изделия. Пластмассовый футляр (потребительская упаковка) - для укладки изделия, внешних узлов, комплекта ЗИП и эксплуатационной документации.
Прибор обеспечивает:
• панорамный режим работы с фиксированной длительностью периода качания - (0,1 и 1,0) сек;
режим работы "линза";
• возможность установки границ диапазона частот и отсчета измеряемых параметров с помощью трех частотных меток;
• работу с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485
Основные данные Р2-135
• Диапазон частот (0,01 - 2,50) ГГЦ
• Коаксиальный измерительный тракт:
волновое сопротивление 50 Ом;
сечения (7/3 и 3,5/1,5) мм
• Пределы измерения:
КСВН 1,05 - 5,0 для тракта 3,5/1,5 мм;
КСВН 1,03 - 5,0 для тракта 7/3 мм;
модуля коэффициента передачи (+30 ... -50) дБ
• Основная погрешность отсчета и установки частоты, не более ±10-5 от текущего значения частоты
• Предел допускаемой основной погрешности измерений:
КСВН ±5 К% для 2 < K < 5
КСВН ±3 К% для 1,03 < K < 2
модуля коэффициента передачи ±(0,3±0,04|Ax|) дБ, где Ax измеряемое значение.
