Измеритель комплексных коэффициентов передачи Р4-38

Измеритель комплексных коэффициентов передачи Р4-38

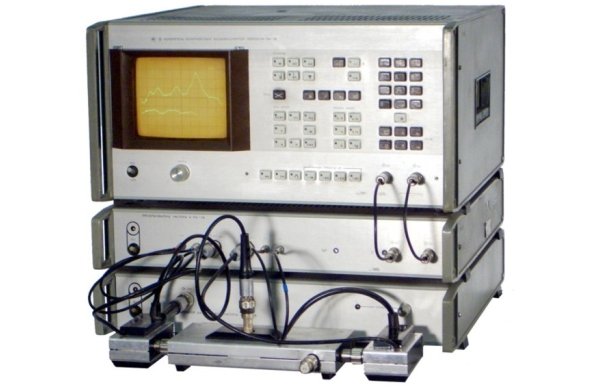

Основным назначением прибора Р4-38 является измерение S-пaраметров полупроводниковых устройств при малых уровнях мощности (≤10-6 Вт). Обеспечивают панорамные измерения модуля и фазы коэффициентов отражения и передачи, а также полных входных сопротивлений коаксиальных СВЧ устройств с воспроизведением их частотных зависимостей на экране ЭЛТ в декартовой и полярной системе координат и цифровым отсчетом измеряемых величин
Измеритель Р4-38 является базовым прибором нового поколения панорамных измерителей S-параметров, имеющих встроенный микропроцессор. Все функции управления, обработка и вывод информации об измеряемом параметре на экран осуществляются посредством микропроцессора, наличие которого обеспечивает автокалибровку и самодиагностику, автоматизированный выбор оптимальных пределов и режимов измерения. Кроме того, применение микропроцессора позволило исключить из приборов трудоемкие в изготовлении аналоговые схемы линеаризации частоты, измерителя отношений, следящего фазовращателя и фазометра, а также погрешности, вносимые этими схемами.
По техническим характеристикам и степени автоматизации измеритель Р4-38 превосходит приборы РК4-22, Р4-11 и Р4-23, по сравнению с которыми имеет более широкие пределы измерения, повышенную чувствительность по уровню входных сигналов, меньшую (в 1,5-2 раза) погрешность измерения входных параметров (модуля и фазы коэффициента отражения, КСВН и полных сопротивлений), режимы измерения ГВЗ и определения неисправности в линии передачи.

Основные данные Р4-38
• Диапазон частот, ГГц 1,25-5
• Пределы измерения:
КСВН 1,04-2
коэффициента отражения 0,02-1
коэффициента передачи фазы -80...+ 30 дБ
фазы коэффициента передачи и отражения 0...±180°
• Пределы допускаемой основной погрешности измерения:
КСВН, % ±3,2К
коэффициент отражения, % ±[1,5+9/Гх/*1,5/(/Гх/)]
коэффициента передачи, Дб ±(0,02/Ах/+0,3)
фазы коэффициента отражения ±[2+6/Гх/*0,6/(/Гх/)]
фазы коэффициента передачи ±(2,5+0,07/Ах/)
• Уровень мошности на входе измеряемого устройства 10-6 Вт
