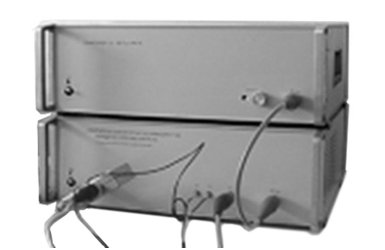

Измеритель комплексных коэффициентов передачи и отражения Р4-70
Р4-70 Измеритель комплексных коэффициентов передачи и отражения. Предназначен для исследования, настройки и испытания СВЧ узлов, используемых в радиоэлектронике,связи,приборостроении, измерительной технике, посредством наблюдения амплитудно–частотных (АЧХ) и фазо-частотных характеристик (ФЧХ) коэффициентов передачи и коэффициента стоячей волны по напряжению (КСВН), а также полных входных сопротивлений коаксиальных сверхвысокочастотных (СВЧ) устройств на экране ЭВМ с цифровым отсчетом измеряемых величин.
Измеритель позволяет производить измерение коэффициента стоячей волны по напряжению (КСВН) или модуля и фазы коэффициента отражения; измерение модуля и фазы коэффициента передачи (ослабления и усиления);
одновременное наблюдение и измерение АЧХ и ФЧХ коэффициентов передачи и отражения;
запись результатов измерения в файл; вывод результатов измерения в цифровом и графическом виде на принтер;
сравнение АЧХ и ФЧХ двух узлов.
Измеритель состоит из генератора-синтезатора частот (ГКЧ), преобразователя аналого-измерительного (ПАИ) преобразователя частот, ЭВМ и внешних СВЧ узлов.
| Технические характеристики | |
| Диапазон рабочих частот, ГГц | от 1,5 до 18 |
| Полоса перестройки, ГГц | от 4·10-3 Fкон до 16,5 |
| Диапазон измерения: модуля коэффициента отражения (Г) КСВН (Кстu) модуля коэффициента передачи (А), дБ фазы коэффициента передачи и отражения, градус |
от 0 до 1 от 1 до 2 от + 30 до -60 от 0 до ± 180 |
| Основные погрешности измерения: частоты, % модуля коэффициента отражения ,Г в канале 7/3,04 мм в канале 3,5/1,52 мм КСВН, %, в канале 7/3,04 мм в канале 3,5/1,52 мм модуля коэффициента передачи, А, дБ фазы коэффициента отражения, град в канале 7/3,04 мм в канале 3,5/1,52 мм фазы коэффициента передачи, град |
±0,001 ± (0,10? Г2+0,016) ± (0,12? Г2+0,020) ± 3,2?КстU ±4?КстU ± (0,03 |А| + 0,5) ± {2,5+ 0,75 ? (КстU +1)/( КстU -1)} или ± (0,9/ Г + 6Г) ±{3,7+0,8?( КстU +1)/( КстU -1)} или ±(1,1/Г+8Г) ± (5 + 0,1 |А|) |
| Волновое сопр. измерительного тракта, Ом | 50 |
| Измерительный канал, мм | III (7/3,04 мм); IX(3,5/1,52мм), по ГОСТ Р51914 |
| Условия эксплуатации | Группа 1.1 УХЛ ГОСТ РВ 20.39.304 |
Г, А, КстU – измеряемые значения модулей коэффициентов отражения, передачи и КВСН
• Габариты(мм), масса(кг):
генератор (ГКЧ) – 486х173х505; 34,5;
преобразователь (ПАИ) – 486х173х505; 25
• Заменяет: Р4-53
