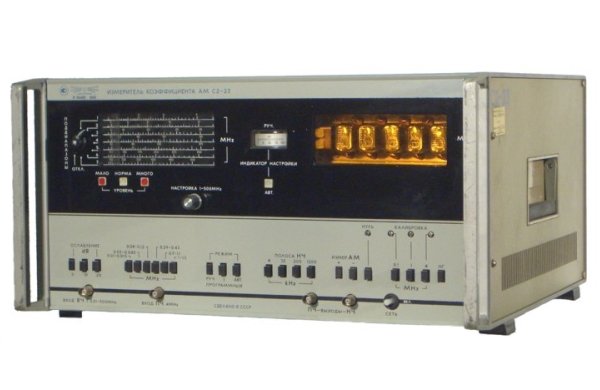

Измеритель коэффициента модуляции С2-23
- Ручной, автоматический и программно-дистанционный режимы управления
- Цифровой отсчет
Высокая чувствительность, малые собственные искажения позволяют широко использовать С2-23 для настройки и проверки ГС и приемопередающей аппаратуры.
Принцип работы основан на супергетеродинном приеме (в диапазоне частот 1-500 МГц) и прямом усилении. Имеет режимы автоматической настройки на частоту входного сигнала и дистанционного программного управления, что позволяет встраивать прибор в автоматизированные системы с автоматической регистрацией измеряемых величин.
| Технические характеристики | |||
| Параметры | Ручной режим работы | Автоматический режим работы | Программно-дистанционное управление |
| Диапазон несущих частот, МГц | 0,01-500 | 1-400 | 0,01-400 |
| Диапазон модулирующих частот, кГц | 0,03-0,4 (0,01-0,045 МГц), 0,03-20 (0,08-4 МГц), 0,03-20 (4-500 МГц) |
0,03-20 (1-4 МГц), 0,03-60 (4-400 МГц) |
0,03-0,4 (0,01-0,045 МГц), 0,03-20 (0,08-4 МГц), 0,03-60 (4-400 МГц) |
| Пределы измерения коэффициента AM, % | 0,3-100 | 0,3-95 | 0,3-95 (1-400 МГц), 0,3-100 (0,01-1,5 МГц) |
| Основная погрешность измерения коэффициента АМ, % | 1,5*10-2 М + 0,2 (до 450 МГц), 2,5*10-2 М + 0,4 (свыше 450 МГц) |
1,5*10-2 М + 0,2 | 1,5*10-2 М + 0,2 |
| Чувствительность, мВ | 40 (1-60 МГц), 80 (0,01-1,5 МГц), 70 (60-450 МГц), 120 (450-500 МГц) |
40 (1-60 МГц), 70 (60-400 МГц) |
40 (1-60 МГц), 80 (0,01 - 1,5 МГц), 70 (60-400 МГц) |
| Уровень собственного фона и шума (1-250 МГц), % | 0,1-0,3 | 0,1-0,3 | 0,1-0,3 |
| Коэффициент гармоник, % | 0,5-2 | 0,5-2 | 0,5-2 |
Заменяют: С2-2, С2-3, С2-4, С2-5, С2-6, С2-7, С2-8, С2-10
