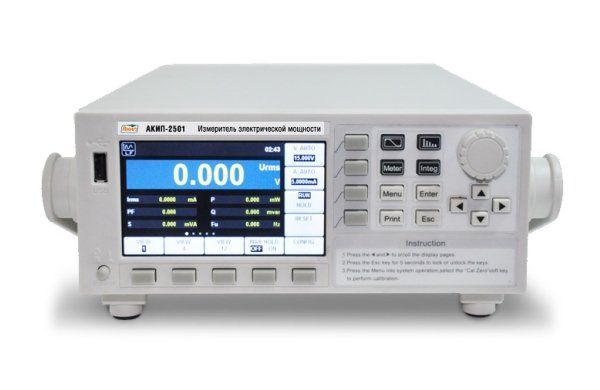

Измеритель электрической мощности цифровой АКИП-2501

Артикул: 1-361177

  • Одновременная индикация измеряемой мощности, тока и напряжения (частоты, гармоники до 50й, коэф. мощности и разности фаз)
  • Базовая погрешность 0,1 %
  • Измерение активной (P), реактивной (Q) и полной (S) мощности
  • Аналоговый вход для безразрывного измерения силы тока с помощью внешних преобразователей тока (клещей)
  • Удержание показаний, min/max измерения
  • Цветной TFT-дисплей высокого разрешения
  • Сохранение данных и скриншотов на USB-flash
  • Интерфейс: USB, GPIB, LAN, RS-232




Краткие характеристики



  • Одновременная индикация измеряемой мощности, тока и напряжения (частоты, гармоники до 50й, коэф. мощности и разности фаз)
  • Базовая погрешность 0,1 %
  • Измерение активной (P), реактивной (Q) и полной (S) мощности
  • Аналоговый вход для безразрывного измерения силы тока с помощью внешних преобразователей тока (клещей)
  • Удержание показаний, min/max измерения
  • Цветной TFT-дисплей высокого разрешения
  • Сохранение данных и скриншотов на USB-flash
  • Интерфейс: USB, GPIB, LAN, RS-232



Технические характеристики



Параметр Значение
НАПРЯЖЕНИЕ
Предел измерения 15/ 30/ 60/ 150/ 300/ 600 В,
автоматич. или ручной выбор
Входной импеданс 2 МОм (13 пФ)
Макс. вх. напряжение 1500Впик., 1000 Вср.кв
Погрешность измерения (23°С ± 5°С, синусоид. сигнал) ±(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10 кГц
ТОК
Предел измерения 5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или ручной выбор
Входной импеданс 505 мОм (0,1 мкГн) в диапазоне 5…200 мА;
5 мОм (0,1 мкГн) в диапазоне 0,5…20 А
Макс. вх. ток 30Апик./ 20Аср.кв. в диапазоне 5…200 мА;
100Апик./ 30Аср.кв. в диапазоне 0,5…20 А
Погрешность измерения (23°С ± 5°С, синусоид. сигнал) ± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10 кГц
АКТИВНАЯ МОЩНОСТЬ
Диапазон 0…12 кВт
Погрешность измерения (23°С ± 5°С, синусоид. сигнал) ±(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66 Гц
КОЭФ. МОЩНОСТИ
Диапазон 0,001 – 1,000
Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ)
ЧАСТОТА
Диапазон 0,5 Гц…100 кГц
Погрешность измерения (23°С ± 5°С) ±0,06% х Fизм.
ОБЩИЕ ДАННЫЕ
Дисплей 9 см цветной ЖК-дисплей (TFT, 480 х 272)
Интерфейс USB, GPIB, LAN, RS-232
Потребляемая мощность 50 ВА
Рабочая температура 5…40 С° (относ. влажность 20…80%)
Напряжение питания 110…240 В, 50/60Гц
Габаритные размеры 251х91х291мм (1/2*2U)
Масса 5 кг
