Описание

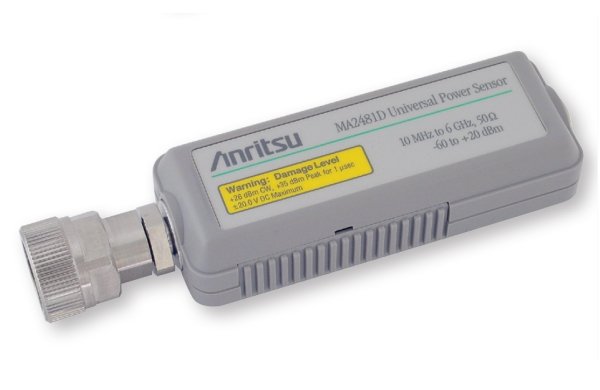

Универсальные датчики средней мощности Anritsu MA2481D, Anritsu MA2482D с динамическим диапазоном 80 дБ предназначены для определения истинного среднеквадратического значения сигнала. Эти датчики мощности могут использоваться для измерения средних мощностей в непрерывном режиме многотональных и модулированных радиочастотных сигналов, таких как 3G, 4G и OFDM.
Архитектура датчика состоит из трех пар диодов, каждый из которых настроен на работу в своей квадратной области в динамическом диапазоне датчика. Поэтому, он измеряет истинное среднеквадратическое значение мощности независимо от типа и ширины полосы модуляции входного сигнала.
Дополнительная опция обеспечивает возможность измерения TDMA, калибровку одной из диодных пар для линейности в широком динамическом диапазоне, что делает Anritsu MA2481D и Anritsu MA2482D по-настоящему универсальными датчиками.
Основные характеристики
- Идеально подходят для измерения средней мощности стационарных и модулированных сигналов (3G, 4G, OFDM и др.)
- Частота: 10 МГц – 6 ГГц
- Видеополоса: 0
- Динамический диапазон: от -60 дБм до +20 дБм
- КСВ: от 1,12 до 1,25 (в зависимости от частоты)
- Время нарастания: менее 4 мкс (только с дополнительной опцией)
- Линейность: от 1,8% до 3,5% (зависит от частоты)
- Разъем: N(m)
- Дополнительная опция добавляет возможность измерения сигналов TDMA
