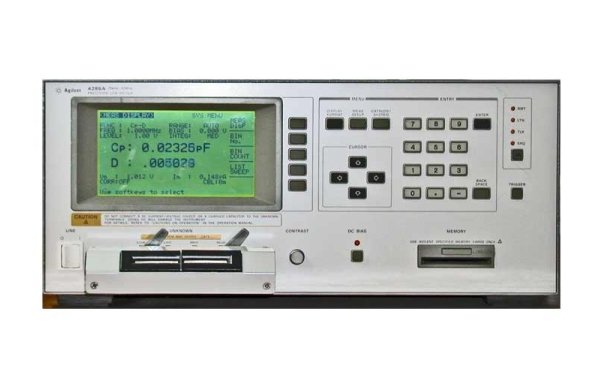

Прецизионный измеритель LCR Agilent Technologies 4285A

• Диапазон частот: от 75 кГц до 30 МГц с шагом 100 Гц
• Основная погрешность 0,1% с разрешением 0,001 нГн
• Коррекция ошибок с использованием мер ХХ/КЗ/согласованной нагрузки и коррекция длины кабеля (1/2 м)
• Смещение напряжения постоянного тока ±40 В (опция 001)
• Смещение силы постоянного тока 10 A (опция 002) с внешним источником постоянного тока 42841A
• Измерения с возможностью свипирования по списку
• Интерфейсы манипулятора и сканера (опция)

 Прецизионный измеритель LCR 4285A компании Agilent является экономичным решением для измерения характеристик компонентов и материалов. 4285A имеет более широкий диапазон частот, от 75 кГц до 30 МГц в сочетании с превосходной точностью измерений, определяемым уровнем измерительного сигнала и возможностями расширения для решения широкого круга задач измерения характеристик компонентов и материалов в условиях НИОКР и производства.

 Высокочастотные измерения: 4285A

Широкий диапазон частот измерений 4285A от 75 кГц до 30 МГц позволяет проводить испытания ВЧ катушек индуктивности с повышенной точностью и разрешением 0,001 нГн. Магнитные головки, ферритовые сердечники и мощные катушки индуктивности, измерения характеристик которых необходимо проводить при заданном текущем уровне входного сигнала, могут быть легко испытаны с помощью Agilent 4285A

 Удовлетворение требованиям к измерениям импеданса при входном контроле

Применение прецизионного измерителя LCR позволяет перекрывать широкий диапазон частот (от 75 кГц до 30 МГц) и устанавливать различные уровни измерительного сигнала (2 В (СКЗ)/20 мА (СКЗ)). Кроме того, функция автоматической регулировки уровня позволяет проводить измерения сигналов при постоянных значениях уровня силы тока и напряжения, а опция 4285A001 позволяет подавать напряжение смещения постоянного тока ±40 В на испытуемое устройство. Благодаря таким возможностям можно выполнить множество условий измерений. Кроме того, измеритель LCR может выполнять измерения с высокой точностью (основная погрешность при измерении модуля полного сопротивления |Z|: 0,1%), позволяя оценивать характеристики катушек индуктивности и конденсаторов с превосходной точностью. Кроме того, встроенная функция коррекции ошибок сводит к минимуму влияние устройства подключения, дополнительно увеличивая точность.

 Встроенные функции для эффективных измерений

Для экономии времени и повышения эффективности измерительных процедур 4285A обладает следующими функциями. Карта памяти позволяет осуществлять предварительную установку условий измерения для различных компонентов с разными требованиями к проведению измерений. Функция компаратора может быть настроена на сортировку максимум по 10 группам, позволяя обрабатывать множество компонентов во время контроля. Опция интерфейса сканера 4285A-301 решает проблему расхождения измеряемых значений для различных каналов коммутационной матрицы, допуская компенсацию до 128 каналов.

 Простота управления с передней панели

Непосредственный просмотр всех настроек прибора и результатов измерений на большом ЖК дисплее. Это упрощает работу с прибором и повышает эффективность действий оператора за счет минимизации ошибок считывания. Программируемые клавиши упрощают работу с передней панелью, позволяя пользователю легко изменять состояния прибора посредством перемещения курсора на ЖК дисплее с помощью клавиш курсора. Программируемые клавиши автоматически изменятся, отражая положение курсора. Это минимизирует количество меню и нажатий клавиш.

 Уменьшение времени разработки системы

4285A имеет язык программирования, совместимый со стандартом IEEE 488.2. Поскольку имена команд похожи на названия функций измерений, время, затрачиваемое на создание и отладку программ может быть существенно уменьшено. Руководство по эксплуатации  включает несколько ключевых примеров программ, позволяя пользователю эффективно создавать программы для своей измерительной системы.

 Энергонезависимая память

Прибор имеет два типа памяти, доступной пользователю; внутреннюю и внешнюю (карты памяти). Память можно просто использовать для запоминания установок параметров измерений. В дальнейшем установки могут быть загружены обратно в прибор. Это уменьшает ошибки настройки при подготовке к проведению измерений и повышает продуктивность работы пользователей. Память может хранить 10 различных полных состояний прибора с поправочными данными и системной конфигурацией. Полную совокупность установок, включая информацию о пределах, теперь можно запомнить и загрузить, используя внутреннюю память или карту памяти. Карта памяти имеет полностью электронную систему, основанную на EEPROM.

 Технические характеристики

• Измеряемые параметры: Z, Y, θ, R, X, G, B, L, C, D, Q, ESR, отклонение, % от отклонения
• Метод подключения при измерении: четырёхпарное подключение
• Диапазон частот измерений: от 75 кГц до 30 МГц с шагом 100 Гц
• Уровень измерительного сигнала: от 5 мВ (СКЗ) до 2 В (СКЗ)/от 200 мкА (СКЗ) до 20 мА (СКЗ) (нормальный); от 10 мВ (СКЗ) до 1 В (СКЗ)/от 100 мкА (СКЗ) до 20 мА (СКЗ) (постоянный)
• Режимы измерительного сигнала: нормальный, постоянный
• Основная погрешность измерения: 0,1 %
• Коррекция ошибок: меры ХХ/КЗ, меры ХХ/КЗ/согласованная нагрузка
• Коррекция длины кабеля: 1/2 м
• Время интегрирования: короткое, среднее, длинное
• Источник смещения напряжения постоянного тока: ±40 В (опция 001)
• Интерфейсы: интерфейс манипулятора (опция 201/202), интерфейс сканера (опция 302), GPIB
• Диапазон рабочих температур и относительной влажности: от 0 до 55 °C, не более 95% при температуре 40 °C
• Требования к электропитанию: 100/120/220 В переменного тока ±10 %, 240 В переменного тока 5 %/–10 %; от 47 до 66 Гц; 200 ВА (макс.)
• Габаритные размеры: 426 (Ш) x 177 (В) x 498 (Г) мм
• Масса: 16 кг
