| Измеряемые параметры | Емкость (C), индуктивность (L), активное сопротивление (R), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), коэффициент диэлектрических потерь (D), добротность (Q), комплексное сопротивление (Z), полная проводимость (Y) и фазовый угол |
| Погрешность | 0,02 |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 2 ГОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 1 фФ |
| Электрическая емкость (до) | 1 Ф |
| Разрешение (C) | 1 фФ |
| Индуктивность (от) | 0,1 нГн |
| Индуктивность (до) | 2 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 20 Гц | 500 кГц |
| Диапазон частот | Фиксированный |
| Особенности | Тест сигнал, 1000 фиксированных значений частоты. Быстрое автоматическое тестирование конденсаторов. Высокая точность определения диэлектрических потерь. Определение резонансных частот компонента или контура. Опция - отображение в виде графика зависимости любого измеряемого параметра от частоты. |
| Интерфейс | GPIB |
| Уровень тест сигнала | 1 мВ | 10 В |

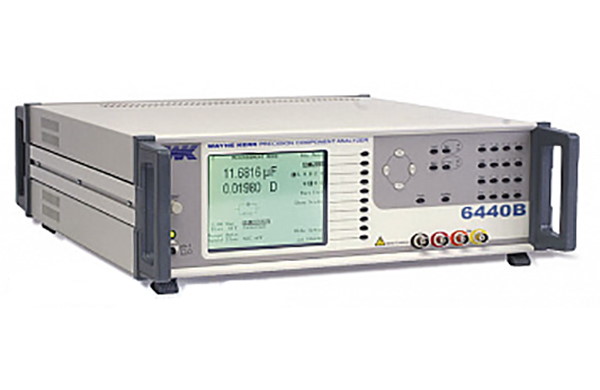

Анализаторы компонентов прецизионные WK6430В, WK6440В предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь) в диапазоне частот от 0 до 3 МГц.
Принцип действия анализаторов компонентов основан на определении значений тока и напряжения на объекте измерения. Измеренные ток и напряжение преобразуются в цифровую форму. На основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала, процессор вычисляет электрические характеристики измеряемого объекта.
Анализаторы компонентов предоставляют следующие возможности для проведения измерений, вывода на дисплей и контроля:
- измерения на фиксированной частоте;
- многочастотные измерения в соответствии с количеством частот, определенных пользователем;
- вывод на дисплей результатов измерений;
- определение резонансных частот компонентов или контура;
- вывод на дисплей расхождения с установленным номинальным показателем для компонента;
- вывод на дисплей результатов измерений либо в виде абсолютных величин, либо в виде процентного расхождения с определенным номинальным показателем;
- вывод на дисплей соответствующей гистограммы с целью упрощения настройки изменяемых компонентов;
- вывод результатов измерений на принтер;
- логарифмическое или графическое представление параметров компонента
или контура в пределах определенного пользователем диапазона частот (с функцией анализа);
- вывод графического отображения результатов на принтер;
- сортировка компонентов (по отдельному заказу).
Анализаторы компонентов выпускаются в 2 модификациях, различающихся между собой диапазонами частот, в которых проводятся измерения, наличием дополнительных функций.
Основная область применения – измерения в радиоэлектронике.
Принцип действия анализаторов компонентов основан на определении значений тока и напряжения на объекте измерения. Измеренные ток и напряжение преобразуются в цифровую форму. На основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала, процессор вычисляет электрические характеристики измеряемого объекта.
Анализаторы компонентов предоставляют следующие возможности для проведения измерений, вывода на дисплей и контроля:
- измерения на фиксированной частоте;
- многочастотные измерения в соответствии с количеством частот, определенных пользователем;
- вывод на дисплей результатов измерений;
- определение резонансных частот компонентов или контура;
- вывод на дисплей расхождения с установленным номинальным показателем для компонента;
- вывод на дисплей результатов измерений либо в виде абсолютных величин, либо в виде процентного расхождения с определенным номинальным показателем;
- вывод на дисплей соответствующей гистограммы с целью упрощения настройки изменяемых компонентов;
- вывод результатов измерений на принтер;
- логарифмическое или графическое представление параметров компонента
или контура в пределах определенного пользователем диапазона частот (с функцией анализа);
- вывод графического отображения результатов на принтер;
- сортировка компонентов (по отдельному заказу).
Анализаторы компонентов выпускаются в 2 модификациях, различающихся между собой диапазонами частот, в которых проводятся измерения, наличием дополнительных функций.
Основная область применения – измерения в радиоэлектронике.
