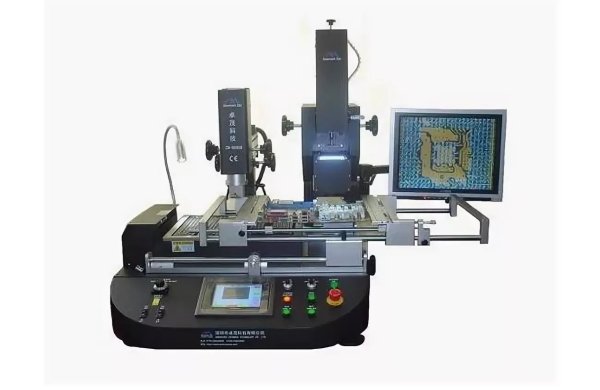

Инфракрасная паяльная станция Seamark ZM-R6808

Артикул: 2-4119

• Питание: 220В, 50/60Гц
• Потребляемая мощность: 4,7 кВт
• Верхний нагреватель: 0,8 кВт
• Нижний нагреватель: первый - 1,2 кВт, второй (ИК)- 2,7 кВт
• Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
• Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±2°
• Управление: Высокочувствительный модуль контроля температуры + сенсорный экран + Delta PLC, нагреватели производства Германии
• Увеличение камеры: 3-54 х
• Оптическая система: CCD, с высоким разрешением и цветопередачей, ручная
• BGA чип: 2x2 - 80x80 мм
• Тачскрин: 7.0", разрешение 640х480, USB интерфейс
• Выносной датчик: 1 (опционально)
• Позиционирование: по осям X, Y, а так же выставление угла R с помощью микрометра. Точность +/-1 мм
• Размер платы: MAX 3700x450мм
• Размер платы: MIN 22x22мм
• Габариты: 850 × 830 × 800 мм
• Вес: 75 кг

Основные характеристики инфракрасной паяльной платформы Seamark ZM-R6808:

Простое управление микронастройками по осям X, Y, Z позволяет достичь быстрого высокоточного позиционирования.
Оснащена высокочувствительным сенсорным экраном, позволяет задавать несколько групп профилей, изменяемых по паролю, а так же может задавать термопрофили, оснащеные функцией мнговенного анализа кривой температуры.
3 независимые зоны нагрева снизу и сверху. 1-я и 2-я - термовоздушные зоны, 3-я - ИК-нагрев. Точность поддержания температуры  ±3 °. Верхний нагреватель регулируется заданием любой температуры, нижний - корректируется управлением "вверх-вниз". Температура и верхней и нижней зоны контролируется одновременно по нескольким параметрам, в соответствии с заданным термопрофилем. ИК-зона позволяет регулировать потребление энергии. Благодаря равномерному прогреву полностью исключается возможность деформации печатной платы. На тачскрине в режиме реального времени отображаются все параметры техпроцесса.
Все предлагаемые сопла свободно вращаются на 360°, имеют магнитную фиксацию, что позволяет производить быструю установку и смену. Опционально возможна функция лазерного позиционирования.
Используйте высокоточне К-термопары с обратной связью и автоматической системой компенсации температуры в сочетании с PLC-модулем для точного контроля температуры. Выносной датчик позволяет снимать точные данные по температуре, проводить анализ и калибровку. Точность поддержания температуры +/-2 градуса.
Установка оснащена гибким приспособлением для фиксации печатной платы с V-образными пазами, исключающим деформации в процессе нагрева и остывания и позволяет работать с любым размером корпуса BGA
Оптическая система контроля с высоким разрешением и широким цветовым спектром, микрорегулировкой, автофокусом, автоматической подстройкой разрешения и регулировкой яркости, так же позовляет производить подстройку вручную.
Не меняя масштаб оптические линзы можно свободно перемещать влево/вправо. Таким образом оператор может видеть элементы на 15 ? TFT LCD мониторе под любым углом. Регулировка производится с применением микрометра, что позволяет добиться точности позиционирования в пределах ± 0,01 мм.
Мощный вентилятор быстро охлаждает плату. Кроме того, встроенный вакуумный захватчик позволяет быстро завхватывать элементы, что обеспечивает высокую производительность.
После окончания процесса выпайки/пайки раздается звуковой сигнал.
Сертифицирован, имеет функцию аварийной остановки и отключения питания в случае нештатных ситуаций. Двойной уровень защиты от перегрева.

 Технические характеристики

• Питание: 220В, 50/60Гц
• Потребляемая мощность: 4,7 кВт
• Верхний нагреватель: 0,8 кВт
• Нижний нагреватель: первый - 1,2 кВт, второй (ИК)- 2,7 кВт
• Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
• Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±2°
• Управление: Высокочувствительный модуль контроля температуры + сенсорный экран + Delta PLC, нагреватели производства Германии
• Увеличение камеры: 3-54 х
• Оптическая система: CCD, с высоким разрешением и цветопередачей, ручная
• BGA чип: 2x2 - 80x80 мм
• Тачскрин: 7.0", разрешение 640х480, USB интерфейс
• Выносной датчик: 1 (опционально)
• Позиционирование: по осям X, Y, а так же выставление угла R с помощью микрометра. Точность +/-1 мм
• Размер платы: MAX 3700x450мм
• Размер платы: MIN 22x22мм
• Габариты: 850 × 830 × 800 мм
• Вес: 75 кг
