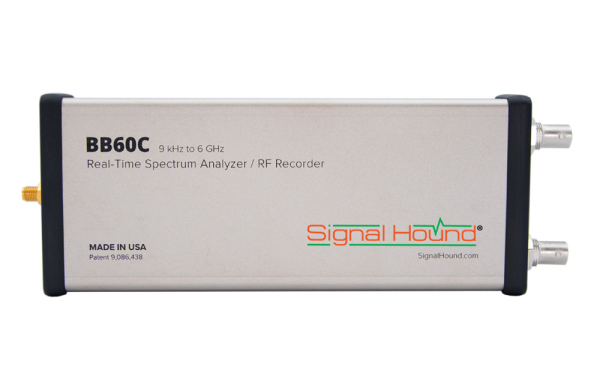

Анализатор спектра портативный Signal Hound BB60C

Артикул: 1-387638

Частотный диапазон: 9 кГц-6 ГГц; Полоса пропускания (RBW): 10 Гц...10 МГц; Уровень собственных шумов: -151 дБм; Фазовый шум: -83 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц; Максимальный измеряемый уровень: +10 дБм; Скорость свипирования: 24 ГГц/с; Особенности: USB-анализатор спектра реального времени. Частота оцифровки 250 кГц...27 МГц. Диапазон рабочих температур 0...65 °С; Интерфейс: USB3.0; Опорный генератор: ±1×10-6; Госреестр СИ: №83536-21 до 26.10.2026 г.

Описание

Signal Hound BB60C - это анализатор спектра в реальном времени и регистратор высокочастотных сигналов, являющийся новым дополнением к семейству продуктов Signal Hound.
Устройство BB60C оснащено интерфейсом USB 3.0, который обеспечивает высокоскоростную передачу цифровых радиосигналов со скоростью 140 Мб/с.
АЦП (аналогово-цифровой преобразователь) устройства BB60C имеет разрядность 14 бит и работает со скоростью 80 миллионов выборок в секунду, что позволяет обеспечить мгновенную полосу пропускания 27 МГц.

При использовании устройства в качестве анализатора спектра используется специальный программный интерфейс (API), который выполняет быстрое преобразование Фурье со скоростью до 1,2 миллиона операций в секунду.
API передает спектральные данные в реальном времени в графический интерфейс пользователя (GUI), который может быть выполнен с открытым исходным кодом, или в приложение пользователя.

Из-за высоких требований к вычислительной мощности компьютера рекомендуется использовать систему с процессором Intel Core i7 третьего поколения или выше, 8 ГБ оперативной памяти и SSD-накопителем, обеспечивающим высокую скорость записи данных с интерфейса USB 3.0. Программное обеспечение с открытым исходным кодом "FM Demo" демонстрирует возможность записи радиостанций в полосе FM-радиодиапазона 88-108 МГц на диск. Вы можете прослушивать две радиостанции одновременно в реальном времени или воспроизводить запись. Обратите внимание, что для одной минуты записи требуется 10 ГБ дискового пространства.

Программное обеспечение позволяет отображать спектр в двухмерном и трехмерном режимах. Также предусмотрен режим отображения спектра во времени с использованием функции уменьшения насыщенности. Этот режим облегчает обнаружение отдельных артефактов в спектре сигнала.

Если требуется добавить временные метки в цифровом ВЧ-сигнале, можно использовать вход сигнала 1-PPS для системы GPS, доступный на устройстве BB60C.
BB60C также имеет продвинутую систему срабатывания, позволяющую установить длительность интервала и временную задержку относительно определенного триггера. Это позволяет захватить спектр сигнала в заданный момент времени, например, при работе с импульсной модуляцией.

Технические характеристики

Частотный диапазон 9 кГц-6 ГГц
Полоса пропускания (RBW) 10 Гц...10 МГц
Уровень собственных шумов -151 дБм
Фазовый шум -83 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц
Максимальный измеряемый уровень +10 дБм
Скорость свипирования 24 ГГц/с
Особенности USB-анализатор спектра реального времени. Частота оцифровки 250 кГц...27 МГц. Диапазон рабочих температур 0...65 °С
Интерфейс USB3.0
Опорный генератор ±1×10-6
