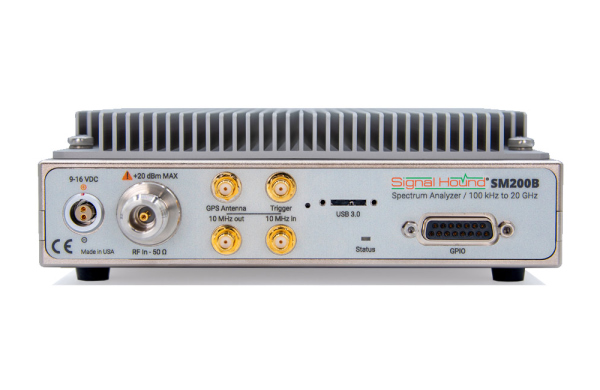

Анализатор спектра портативный Signal Hound SM200B

Артикул: 1-387640

Частотный диапазон: 100 кГц-20 ГГц; Полоса пропускания (RBW): 0,1 Гц...10 МГц; Уровень собственных шумов: -160...-149 дБм; Фазовый шум: -132 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц; Максимальный измеряемый уровень: +10 дБм; Скорость свипирования: 1 ТГц/c; Особенности: USB-анализатор спектра реального времени (полоса частот анализа от 5 кГц до 160 МГц). Полоса частот анализа сигналов с векторной модуляцией от 5 кГц до 40 МГц.; Интерфейс: USB3.0; Опорный генератор: ±1×10-8, при синхронизации от ГНСС ±5×10-9; Госреестр СИ: №84252-21 до 27.12.2026 г.

Описание

SM200B – высокопроизводительный анализатор спектра и измерительный приёмник.
При рабочем диапазоне частот от 100 кГц до 20 ГГц анализатор обладает мгновенной полосой захвата 160 МГц и динамическим диапазоном 110 дБ.
Позволяет производить непрерывное свипирование диапазона со скоростью 1 ТГц/с при разрешающей полосе RBW 30 кГц (с использованием окна Наталла).
Низкий собственный фазовый шум вносит менее 0,1% ошибки при измерениях вектора ошибки.

Обработка сигналов разделена между высокопроизводительной ППВМ фирмы Altera и внешним ПК с процессором Intel Core i7.
Анализатор спектра Signal Hound SM200B легко настраивается для подключения к автоматической системе мониторинга или тестового оборудования с помощью функций программного интерфейса приложения (API).
Помимо этого, API позволяет внедрять свои алгоритмы цифровой обработки сигнала при работе с потоком данных квадратур I/Q.

СИСТЕМНЫЕ ТРЕБОВАНИЯ
Четырёхъядерный процессор Intel i7 третьего поколения или новее, один порт USB 3.0.
ПРИМЕЧАНИЕ: Запись потока данных квадратур I/Q с полосами более 8 МГц требует носитель информации (жёсткий диск ПК) со скоростью записи 250 Мбайт/с (SSD, RAID-0 или RAID-5).

Технические характеристики

Частотный диапазон 100 кГц-20 ГГц
Полоса пропускания (RBW) 0,1 Гц...10 МГц
Уровень собственных шумов -160...-149 дБм
Фазовый шум -132 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц
Максимальный измеряемый уровень +10 дБм
Скорость свипирования 1 ТГц/c
Особенности USB-анализатор спектра реального времени (полоса частот анализа от 5 кГц до 160 МГц). Полоса частот анализа сигналов с векторной модуляцией от 5 кГц до 40 МГц.
Интерфейс USB3.0
Опорный генератор ±1×10-8, при синхронизации от ГНСС ±5×10-9

Документация

Описание типа СИ анализатора SM200B

PDF 398.22Кб
