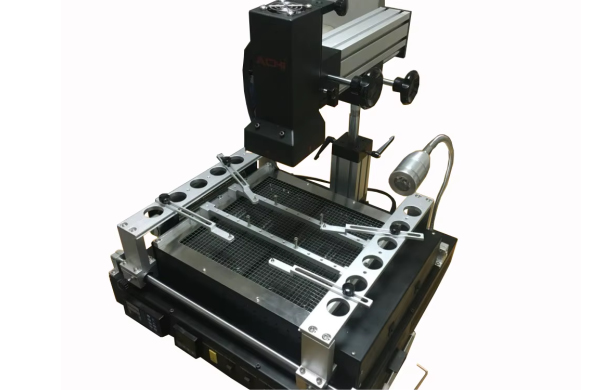

Профессиональная паяльная станция ACHI IR PRO SC-V4
Эффективность сборки или ремонта электроники зависит от качества оборудования. Станция паяльная инфракрасная с возможностью компьютерного мониторинга ACHI IR PRO SC-V4 станет помощником в сложных задачах по пайке BGA. Объединяя технологичность и расширенный функционал, она предоставляет полный контроль над процессами пайки.
Мощный инструмент для профессионального монтажа BGA

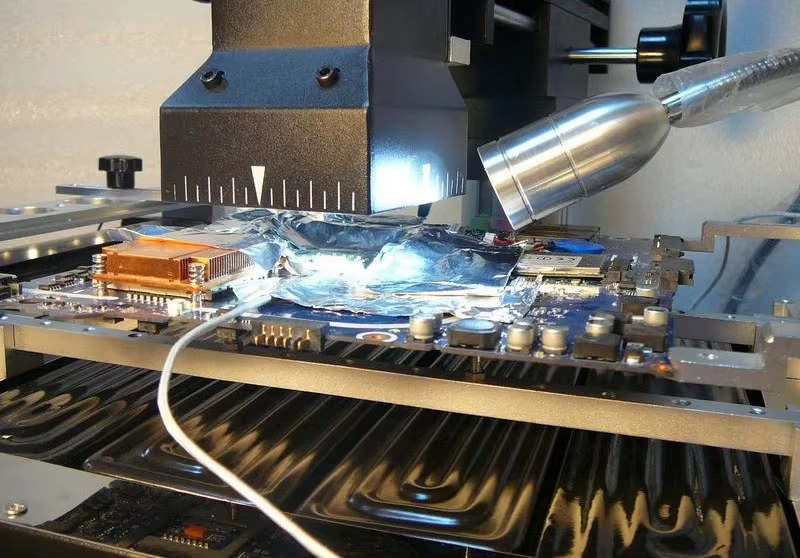

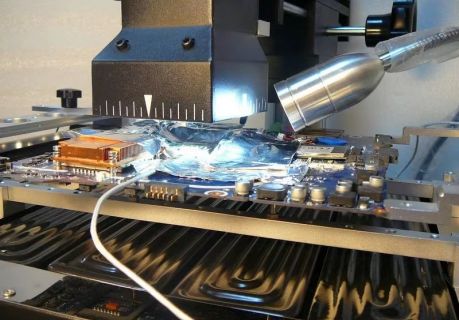

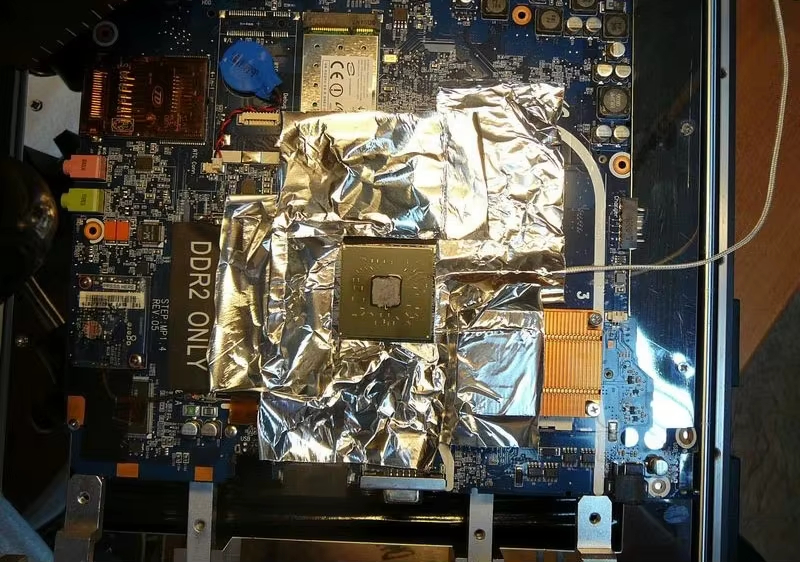

Точная регулировка температуры и инфракрасное излучение создают идеальные условия для пайки BGA, гарантируя надёжность соединений. Габариты установки позволяют работать с чипами размером до 70х70 мм и печатными платами до 400х305 мм.
Преимущества модели:
- Инфракрасная технология гарантирует равномерное распределение тепла, предотвращая перегрев или перепады температуры.
- Точный контроль температуры позволяет работать с деталями даже сложных конфигураций.
- Интуитивно понятный пользовательский интерфейс даёт лёгкость настройки параметров работы.
- Возможность подключения к ПК позволяет следить за пайкой в реальном времени.
- Возможность использования термопрофилей позволяет настраивать процессы в соответствии с требованиями конкретных компонентов.
ИК-паяльная станция ACHI IR PRO SC-V4 — надёжный инструмент для профессиональных задач по монтажу BGA-компонентов. Предоставляя точность, удобство эксплуатации и широкие возможности контроля, она становится помощником в работе с электроникой.
Обзорная таблица паяльных станций ACHI
| Характеристики | IR-PRO-SC | IR-PRO-SC-V4 |
| Наличие нагревателей | Верхний, преднагреватель | Верхний, нижний |
| Общая мощность, Вт | 2500 | 2500 |
| Мощность верхнего нагревателя, Вт | 400 | 450 |
| Мощность нижнего нагревателя, Вт | нет | 2400 |
| Мощность преднагревателя, Вт | 2000 | нет |
| Вакуумный захватчик | да | нет |
| Оптическая система позиционирования | нет | |
| Позиционирование платы | да | |
| Интерфейс передачи данных | USB/ RS-232 | RS-232 |
Технические характеристики
| Рабочее напряжение | 220 В |
| Потребляемая мощность | 2550 Вт |
| Максимальная температура | 400°C |
| Количество независимо контролируемых температурных зон | две |
| Размеры применяемых чипов | не более 70 х 70 мм |

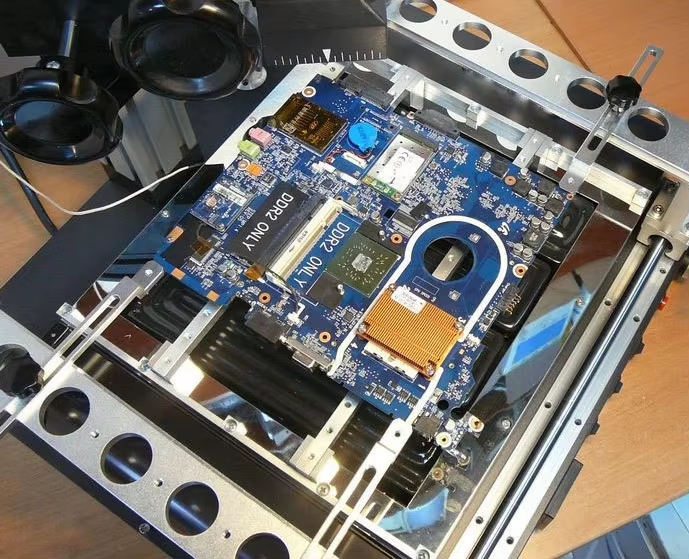

| Размеры печатной платы | не более 400 х 305 мм |

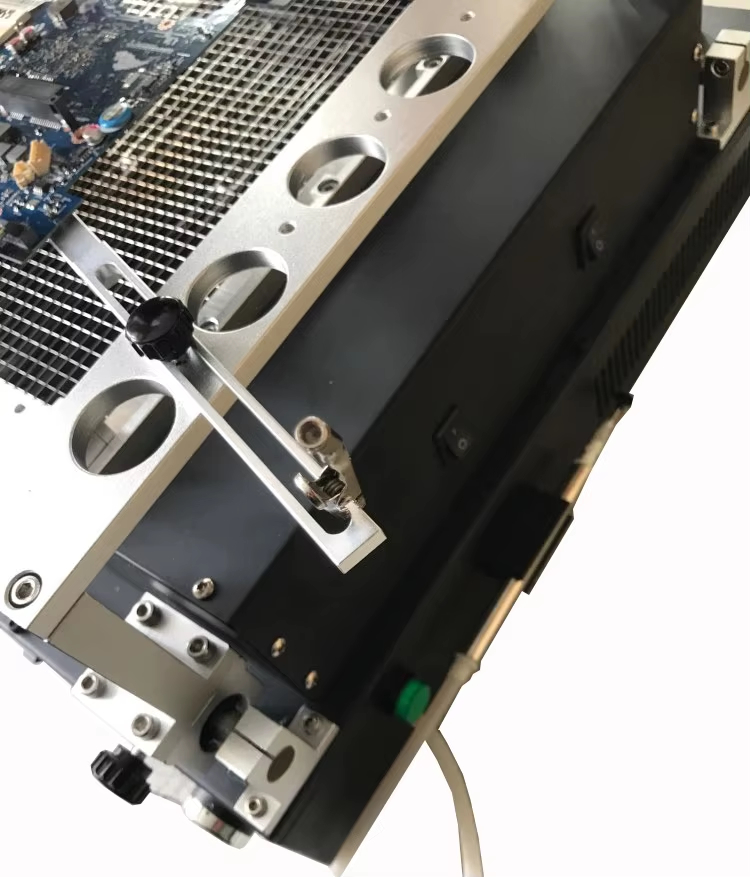

| Фиксация печатной платы | регулируемая направляющая, кронштейн нестандартной формы |
| Хранение термопрофилей | 10 групп |
| Вентилятор принудительного охлаждения | есть |
| Подсветка рабочей зоны | светодиодный точечный светильник |
| Компьютерный мониторинг и управление | есть |
| Интерфейс для подключения к компьютеру | RS232 |
| Применение | свинцовая и бессвинцовая пайка |
| Характеристики верхнего нагревателя | |
| Тип нагревателя | инфракрасный темного спектра |
| Размер нагревателя | 80 х 80 мм |
| Мощность нагревателя | 450 Вт |
| Позиционирование нагревателя | три степени свободы |

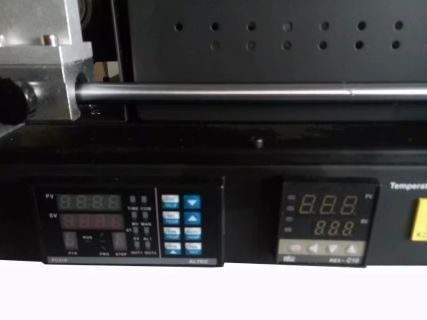

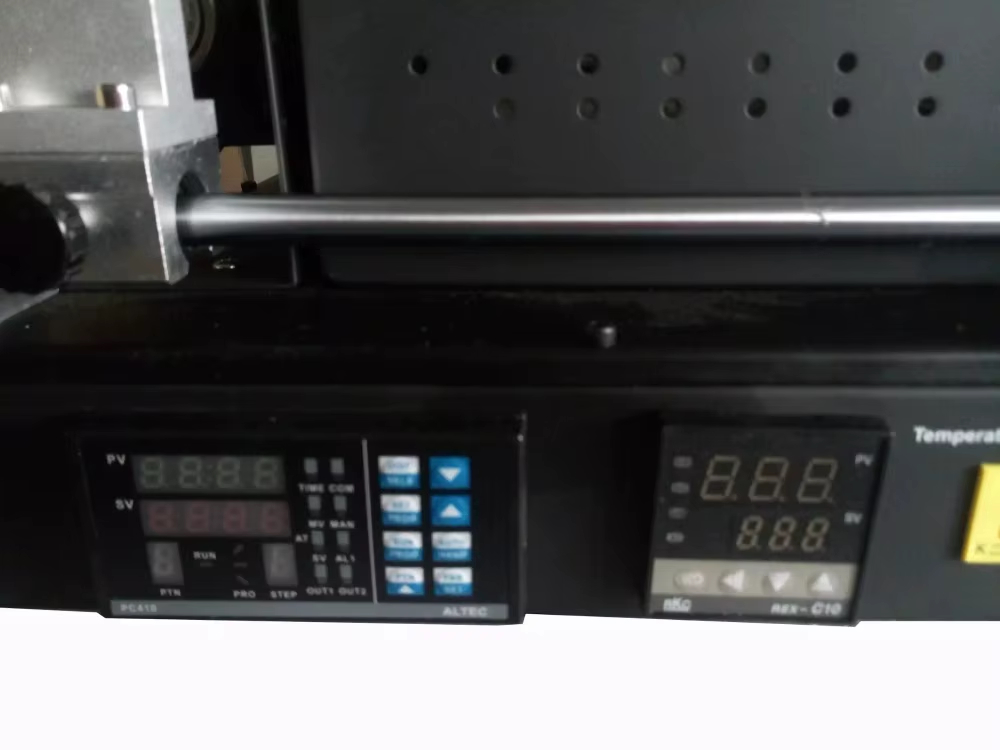

| Контроль температуры | программируемый логический контроллер (ПЛК), погрешность ± 0,5 %, звуковая сигнализация |
| Характеристики нижнего нагревателя | |

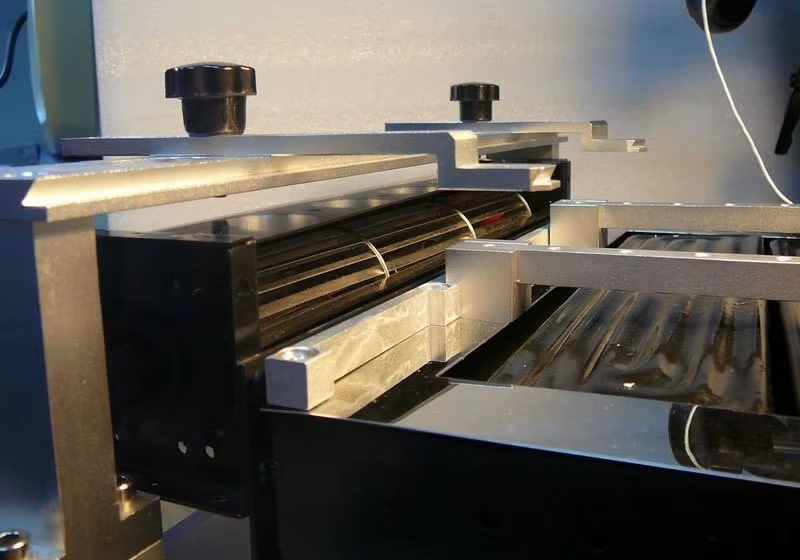

| Тип нагревателя | инфракрасный |
| Размер нагревателя | 260 х 245 мм |
| Мощность нагревателя | 2400 Вт |
| Контроль температуры | независимый контроль температуры, управление по замкнутому контруру, погрешность ± 0,5 %, нет звуковой сигнализации |
| Общие характеристики | |
| Цвет | черный |
| Дисплей | LED индикатор |
| Габариты упаковки | 590 х 560 х 510 мм |
| Вес брутто | 28 кг |

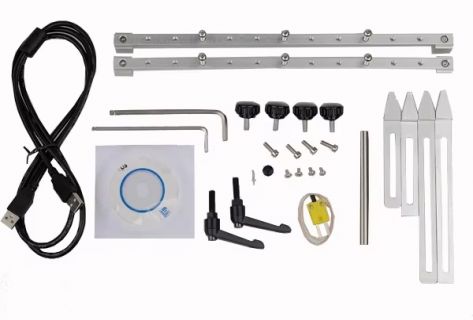

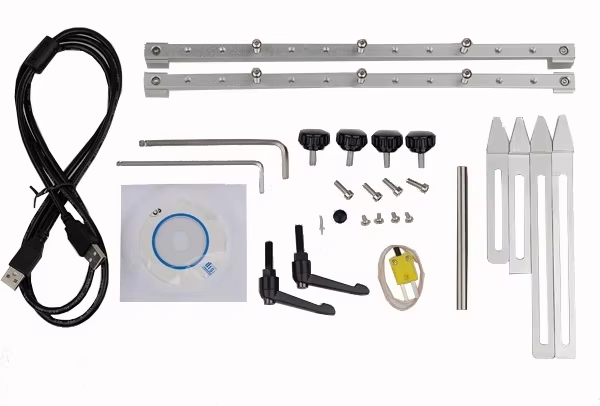

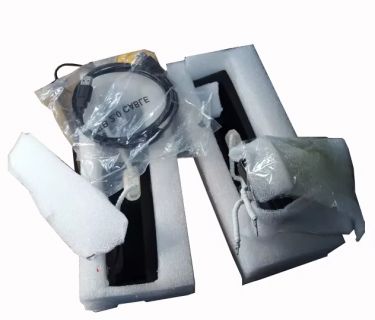

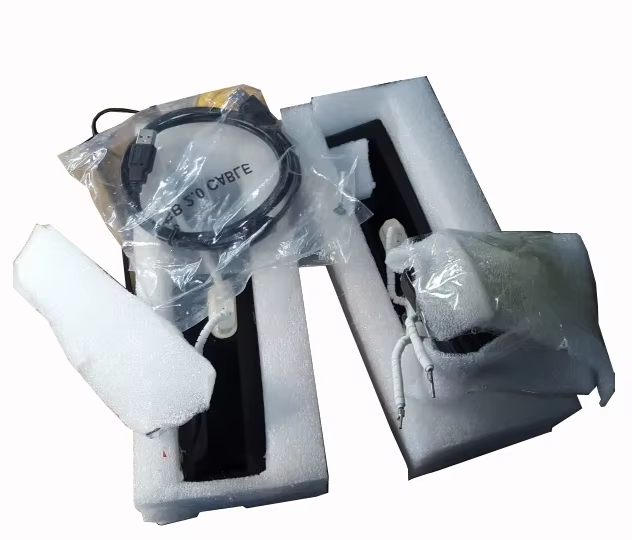

| Комплектация | инфракрасная паяльная станция ACHI IR PRO SC-V4 – 1 шт |
| Совместимость | Верхний нагреватель для ИК паяльной станции ACHI IR 6500 Керамический нагревательный элемент для паяльных станций ACHI (240х60 мм, 600 Вт) Цифровой контроллер температуры PC410 для ИК паяльных станций ACHI IR 6500, IR-PRO-SC |
