Характеристики:
-
Диапазон частот (возможна комбинация опций с разными частотами):
-
Одноканальный генератор с опцией MG3710A-032 9 кГц – 2.7 ГГц
-
Одноканальный генератор с опцией MG3710A-034 9 кГц – 4 ГГц
-
Одноканальный генератор с опцией MG3710A-036 9 кГц – 6 ГГц
-
Двухканальный генератор с опциями MG3710A-032 и MG3710A-062 9 кГц – 2.7 ГГц
-
Двухканальный генератор с опциями MG3710A-034 и MG3710A-064 9 кГц – 4 ГГц
-
Двухканальный генератор с опциями MG3710A-036 и MG3710A-066 9 кГц – 6 ГГц
-
Погрешность опорного генератора ± 1 х 10-6/год (± 1 х 10-10/месяц с опцией MG3710A-001, ± 1 х 10-7/год с опцией MG3710A-002)
-
Фазовый шум <–140 дБн/Гц на частоте 100 МГц, <–125 дБн/Гц на частоте 2 ГГц
-
Скорость переключения ≤ 600 мкс
-
Устанавливаемый уровень мощности от -110 дБм до +17дБм
-
Расширение нижнего уровня от -144 дБм (опции MG3710A-042 и MG3710A-071)
-
Расширение верхнего уровня до +30 дБм (опция MG3710A-041 и MG3710A-072)
-
КСВН до 1.45
-
Погрешность установки уровня мощности от -110 дБм до +13 дБм ± 0.5 дБ
-
Внутренняя и внешняя Импульсная модуляция (ИМ)
-
Внутренняя АМ/ЧМ/ФМ модуляция
-
Внешняя АМ/ЧМ/ФМ модуляция (опции MG3710A-050 и MG3710A-80)
-
Защита выхода от отражённого сигнала до 20 Вт (опции MG3710A-043 и MG3710A-073)
-
Комбинирование двух модулирующих сигналов на
-
выходе 1 и 2 (опции MG3710A-048 и MG3710A-078)
-
Аддитивный гауссов белый шум (опции MG3710A-049 и MG3710A-079)
-
Анализатор коэффициента битовых ошибок BER (опция MG3710A-021)
-
Предустановленные формы сигналов: LTE FDD (E-TM1.1 - E-TM3.3),
-
LTE TDD (E-TM1.1 - E-TM3.3), W-CDMA/HSDPA,GSM/EDGE, CDMA2000 1X/1xEV-DO,
-
Bluetooth®, GPS, PDC, PHS,Стандарты вещания (ISDB-T/BS/CS/CATV),
-
WLAN (IEEE802.11a/11b/11g)
-
Программные продукты для создания сигналов различных стандартов, включая стандарты LTE (опционально)

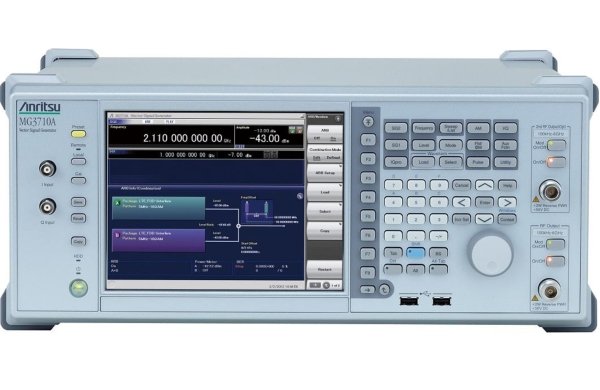

Генератор MG3710 - современный инструмент для создания сложных сигналов для новейших радиосистем связи, которые уже получили широкое распространение. Соответствует требованиям современных стандартов и призван помочь решению задач измерений в системах сотовой, многостандартной радиосвязи (MSR), системах с агрегированием несущих частот (CA), а также в системах MIMO с многочастотной передачей данных.
