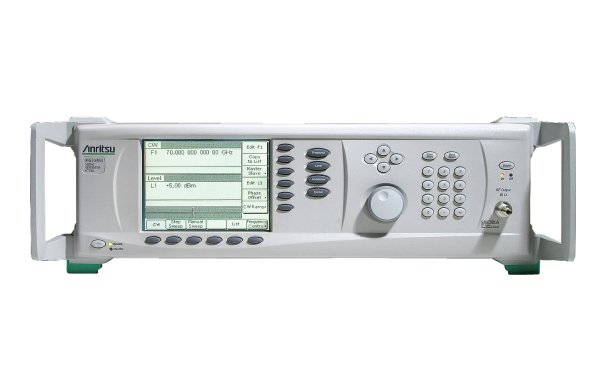

Характеристики:
-
Диапазон частот 2 ГГц - 31,8 ГГц
-
Диапазон частот 8 МГц - 31,8 ГГц (с опцией 4 или 5)
-
Диапазон частот 0,1 Гц - 31,8 ГГц (с опцией 4 или 5 и 22)
-
Возможность расширения верхней границы до 500 ГГц с помощью волноводных умножителей
-
Разрешение по частоте 0,01 Гц
-
Стабильность опорного генератора по частоте 2x10-9 в сутки (5x10-10 в сутки c опцией 16)
-
Минимальный уровень выходной мощности - 20 дБм ( -120 дБм с опцией 2B)
-
Максимальный уровень выходной мощности, без опции 2В:
-
13 дБм на частотах 0,1 Гц - 8 МГц, 15 дБм на частотах 8 МГц - 10 ГГц, 12 дБм на частотах 10 - 20 ГГц, 9 дБм на частотах 20 - 31,8 ГГц
-
Максимальный уровень повышенной выходной мощности (опция 15В), без опции 2В:
-
15 дБм на частотах 0,1 Гц - 8 МГц, 17 дБм на частотах 8 МГц - 2 ГГц, 23 дБм на частотах 2 - 20 ГГц, 19 дБм на частотах 20 - 31,8 ГГц
-
Пределы основной относительной погрешности уровня выходной мощности на частотах 20 МГц - 31,8 ГГц: ±1,0 дБ (±1,5 дБ с опцией 15В)
-
Уровень фазовых шумов при отстройке 10 кГц:
-
-109 дБн/Гц на частоте 10 ГГц, -103 дБн/Гц на частоте 20 ГГц, -100 дБн/Гц на частоте 31,8 ГГц
-
Сниженный уровень фазовых шумов (с опцией 3Х) при отстройке 1 кГц/10 кГц/1 МГц:
-
-134/-143/-153 дБн/Гц на частоте 250 МГц, -109/-119/-140 дБн/Гц на частоте 10 ГГц, -105/-115/-137 дБн/Гц на частоте 20 ГГц, -98/-108/-131 дБн/Гц на частоте 31,8 ГГц
-
Внешняя и внутренняя АМ/ФМ/ЧМ/ИМ (опция 28А, либо по-отдельности)
-
Минимальная длительность импульсов 10 нс
-
Режим ГКЧ для плавного качания амплитуды и частоты (опция 6)
-
Измерения мощности с помощью внешних датчиков (опция 8)
-
Функция задания параметров модуляции от внешнего ПК (опция 10)
-
Тип выходного разъёма K(f) (совместим с разъёмами SMA, 3,5 mm)
-
Интерфейсы GPIB, RS-232, LAN
-
Стандартная гарантия 3 год
| Опции и дополнительные принадлежности | |
| MG3690C/1A | Установка в стойку с направляющими — Комплект для установки в стойку, включая направляющие (возможность наклона на 90°), монтажные проушины и ручки для передней панели для установки прибора в стандартную 19-дюймовую стойку. |
| MG3690C/1B | Установка в стойку без направляющих — Установка блока в консоль, имеющую монтажные полки. Включает мон-тажные проушины и ручки для передней панели. |
| MG3690C/2A MG3690C/2B MG3690C/2C |
Механический ступенчатый аттенюатор — Добавление по 10 дБ за шаг. Номинальная выходная ВЧ мощность огра-ничивается. (Данная опция поставляется в различном исполнении в зависимости от конфигурации прибора.) |
| MG3690C/2E | Электронный ступенчатый аттенюатор — Возможность добавления по 10 дБ за шаг с диапазоном 120 дБ для MG3691C Номинальная выходная ВЧ мощность ограни-чивается. (Не используется при наличии Опции 20 или 22) |
| MG3690C/3 | Ультра-низкий фазовый шум — Дополнительные моду-ли для значительного снижения однополосного фазово-го шума. (Не используется при наличии Опции 3Х). |
| MG3690C/3X | Улучшенная обработка фазового шума – улучшение Опции 3 (смещение < 1 кГц). (Не используется при наличии Опции 3). |
| MG3690C/4 | Цифровой понижающий преобразователь для ультра-низкого фазового шума для высокочастотного диапазо-на от 8 МГц до 2,2 ГГц. Все спецификации приводятся для ≥ 10 МГц. |
| MG3690C/5 | Аналоговый понижающий преобразователь для высоко-частотного диапазона от 8 МГц до 2,0 ГГц. Все специ-фикации приводятся для ≥ 10 МГц. |
| MG3690C/6 | Дополнительная возможность аналогового качания. (ограничение до ≥500 МГц при использовании с Опцией 4) |
| MG3690C/7 | Повышающий преобразователь ПЧ — Внутренний микшер на 40 ГГц для повышения сигнала ПЧ. Данная опция не предназначена для использования с моделями MG3695C, MG3697C или c Опцией 18 или 20). |
| MG3690C/8 | Устройство измерения мощности — Возможность изме-рения мощности внутри прибора (Не используется при наличии Опции 9). |
| MG3690C/9K MG3690C/9V |
ВЧ выход на задней панели — Перемещение выходного ВЧ разъёма на заднюю панель. (Данная опция поставляется в различном исполнении в зависимости от конфигурации прибора). (Не используется при наличии Опции 8). |
| MG3690C/10 | Программное обеспечение для добавления пользова-тельских форм волны модуляции — Возможность по-следовательно (или через GPIB) загружать пользова-тельские данные о форме волны в память внутреннего генератора формы волны. Требуется наличие внешнего ПК и прибора с внутренним генератором низких частот (Опция 27) |
| MG3690C/12 | Частотная и фазовая модуляции — Возможность ввода ЧМ/ФМ через BNC-разъем на задней панели. Для вы-полнения модуляции от внутреннего источника дополнительно требуется генератор низких частот (Опция 27). |
| MG3690C/14 | Амплитудная модуляция — Возможность ввода АМ через BNC-разъем на задней панели. Для выполнения модуляции от внутреннего источника дополнительно требуется генератор низких частот (Опция 27). |
| MG3690C/15A MG3690C/15B MG3690C/15C MG3690C/15D |
Высокомощный выход — Высокомощные ВЧ компоненты для увеличения ВЧ мощности на выходе. (Данная опция поставляется в различном исполнении в зависимости от конфигурации прибора). |
| MG3690C/16 | Высокостабильный генератор качания — Кварцевый генератор на 10 МГц с использованием кристаллов, работающих при высоких температурах. |
| MG3690C/17 | Снятие передней панели — Снятие передней панели для использования прибора в дистанционном режиме, когда нет необходимости использовать экран на пе-редней панели или клавиатуру (Поставляется только с Опцией 1А или 1В) |
| MG3690C/18 | Выход смещения ммВт — Двуаксиальный разъём BNC Twinax на задней панели для подачи смещения на модули источника миллиметровых волн (поставляются отдельно). (Не используется при наличии Опции 7 или 15Х). |
| MG3690C/20 | Сканирующая модуляция—Внутренний сканирующий модулятор для имитации сигналов, модулированных амплитудой с большой глубиной. Требуется внешний модулирующий сигнал. (Не предназначена для ис-пользования с моделями MG3693C, MG3694C, MG3695C, MG3697C или с Опциями 2E, 7, 15X или 22.) |
| MG3690C/22 | Звуковая частота в диапазоне от 0,1 Гц до 10 МГц —Для расширения частотного диапазона до примерно DC используется процедура прямого цифрового син-теза (DDS). При установке Опции 22 выходная мощность снижается на 2 дБ. Разрешение по частоте при значениях ниже 10 МГц составляет 0,02 Гц. В полосе от 0,1 Гц до 10 МГц модуляция отсутствует (Не ис-пользуется при наличии Опции 4 или 5, или Опции 20 или 2Е). |
| MG3690C/26A MG3690C/26B |
Импульсная модуляция — От внешнего источника, через BNC-разъем на задней панели. Для выполнения модуляции от внутреннего источника дополнительно требуется генератор низких частот (Опция 27). (Данная опция поставляется в различном исполнении в зави-симости от конфигурации прибора.) |
| MG3690C/27 | Генератор низких частот и импульсов— Генерация форм волны модуляции для АМ, ЧМ или ФМ от внутреннего источника. (Не предназначена для использования без Опции 12, 14 или 26). |
| MG3690C/28A MG3690C/28B |
Комплект аналоговых модуляторов — Объединение Опций 12, 14, 26 и 27 для генерации амплитудной, фазовой, частотной и импульсной модуляции от внеш-него и внутреннего истоников. (Данная опция поста-ляется в различном исполнении в зависимости от конфигурации прибора.) |
| Дополнительные принадлежности для работы с миллиметровыми волнами. (Опция 18, рекомендуется для смещения постоянным током) |
|
| 63850-15 | Модуль источника умножителя, полоса V, 50 ГГц – 75 ГГц, WR-15 |
| 63850-12 | Модуль источника умножителя, полоса E, 60 ГГц – 90 ГГц, WR-12 |
| 63850-10 | Модуль источника умножителя, полоса W, 75 ГГц – 110 ГГц, WR-10 |
| 63850-08 | Модуль источника умножителя, полоса F, 90 ГГц – 140 ГГц, WR-08 |
| 63850-06 | Модуль источника умножителя, полоса D, 110 ГГц – 170 ГГц, WR-06 |
| 63850-05 | Модуль источника умножителя, полоса G, 140 ГГц – 220 ГГц, WR-05 |
| 63850-03 | Модуль источника умножителя, полоса H, 220 ГГц – 325 ГГц, WR-03 |
| 806-121 | Гибкий кабель SMA «вилка-вилка», 90 см (может использоваться для подключения MG3690C ко входу модуля LO) |
| Дополнительные принадлежности | |
| 34RKNF50 | Адаптер повышенной прочности с разъемом типа N(гнездо), DC – 20 ГГц, для блоков с выходом типа K |
| ND36329 | Комплект кабелей для работы в режиме «ведущий/ведомый» |
| 63270 | Кейс для транспортировки (16кг, 66 см x 41 см x 81 см, 4 ролика) |
| 2300-469 | Драйвер IVI, включает драйвер LabView® |
| 806-97 | Кабель Aux I/O, 25 контактов в BNC: обеспечивает доступ через BNC к линиям данных Aux I/O: Seq Sync (Последова-тельный синхронизирующий выход) , Marker Out (Выход маркера), Band switch Blanking (Выход сигнала гашения переключения между диапазонами), Retrace Blanking (Выход сигнала гашения обратного хода), Sweep Dwell In (Вход сигнала остановки во время качания), V/ГГц (В/ГГц) , Hori-zontal Out (Вывод строчной развертки) |
