Особенности
- Диапазон частоты выходного сигнала DSG3060: 9 кГц ~ 6 ГГц, разрешение 0.1 Гц
- Диапазон амплитуды выходного сигнала: от -130 до +13 дБм, разрешение 0.01 дБ
- Погрешность амплитуды: < 0.5 дБ
- Уровень фазовых шумов составляет менее -110 дБн/Гц при отстройке 20 кГц
- Высокостабильный опорный генератор: температурная стабильность 0.5 ppm; 0.005 ppm (опция)
- Режимы модуляции: АМ/ЧМ/ΦМ, импульсная (внутр. или внеш. модулирующий сигнал для любого типа модуляции)
- Генератор заданной последовательности импульсов (опция)
- IQ модуляция и выход I/Q модулирующего сигнала (опция)
- Стандарт высоты 2U для установки в стойку; комплект для монтажа в стойку RM-DSG3000 (опция)
- Электронный аттенюатор
- Функция автоматической калибровки постоянства амплитуды выходного сигнала (учет внешних кабелей, аттенюаторов, усилителей и т.п.) для измерительных систем с отслеживанием уровня мощности выходного сигнала (опция)
- Цветной LCD TFT дисплей 10.9 см, 480x272 px
- Интерфейсы USB/LAN (поддержка LXI)/GPIB для дистанционного управления; поддержка системы команд SCPI
- Многоязычный интерфейс, встроенная система подсказок
- Габариты DSG3060: 364х420х112 (мм), вес 6.4 кг
Сравнительная таблица
| Характеристики / Модели | DSG815 | DSG821A | DSG830 | DSG836 | DSG836A | DSG3060 | DSG3136B | DSG3136B-IQ |
|---|---|---|---|---|---|---|---|---|
 |
 |
 |
||||||
| Диапазон частот | 9 кГц…1,5 ГГц | 9 кГц…2,1 ГГц | 9 кГц…3,0 ГГц | 9 кГц…3,6 ГГц | 9 кГц…3,6 ГГц | 9 кГц…6,0 ГГц | 9 кГц…13,6 ГГц | 9 кГц…13,6 ГГц |
| Разрешение по частоте | 0,01 Гц | |||||||
| Стабильность опорного генератора | < 2 ppm; < 5 ppb (с опцией OCXO-B08) |
< 0,5 ppm < 5 ppb (с опцией OCXO-A08) |
< 0,1 ppm < 10 ppb (с опцией OCXO-B08) |
|||||
| Старение | < 1 ppm / год; < 30 ppb / год (с опцией OCXO-B08) |
< 1 ppm / год < 30 ppb / год (с опцией OCXO-A08) |
< 1 ppm / год < 30 ppb / год (с опцией OCXO-B08) |
|||||
| Выходной уровень | -110 дБм…+13 дБм (нормир.); -110 дБм…+20 дБм (устанавл.) |
-130 дБм…+13 дБм (нормир.); -140 дБм…+25 дБм (устанавл.) |
-110 дБм…+13 дБм (нормир.); -130 дБм…+27 дБм (устанавл.) |
|||||
| Свипирование | по частоте и по уровню | |||||||
| Внутренний модул. генератор (LF) | DC ~ 200 кГц | |||||||
| Типы модуляций | АМ, ЧМ, ФМ, импульсная (опция DSG800-PUM) |
АМ, ЧМ, ФМ, импульсная (опция DSG3000-PUM) |
АМ, ЧМ, ФМ, импульсная (опция DSG3000B-PUG) |
АМ, ЧМ, ФМ, IQ, импульсная (опция DSG3000-PUG) |
||||
| Импульсный генератор | опция DSG800-PUM | да, штатно | опция DSG3000B-PUG | |||||
| Генератор паттернов | опция DSG800-PUG | опция DSG3000B-PUG | опция DSG3000B-PUG | |||||
| IQ модулятор | нет | да, штатно | нет | нет | да, штатно | нет | нет | да, штатно |
| Векторный IQ генератор | нет | да, штатно | нет | нет | да, штатно | нет | нет | да, штатно |
| Интерфейсы | USB-host, USB-device, LAN | USB-host, USB-device, LAN, GPIB | USB-host, USB-device, LAN | |||||
| Дисплей | ЖК 3,5" TFT (320 x 240) | 4,3" TFT (480x272) | ||||||
| Габаритные размеры | 261,5 мм х 112 мм х 318,4 мм | 364 мм х 112 мм х 420 мм | ||||||
| Вес | 4,2 кг | 6,4 кг | 7,61 кг | 8,03 кг | ||||
Технические характеристики
| Характеристика | Значение | ||||
| ЧАСТОТА | |||||
| Частотные характеристики | |||||
| Диапазон частот | 9 кГц ~ 6 ГГц | ||||
| Разрешение | 0,01 Гц | ||||
| Скорость переключения | < 10 мс (типичное) | ||||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | ||||
| Частотные диапазоны | |||||
| Частотные диапазоны | Значение частоты | N | |||
| 1 | f ≤ 23,4375 МГц | 1 | |||
| 2 | 23,4375 МГц < f ≤46,875 МГц | 0,03125 | |||
| 3 | 46,875 МГц < f ≤ 93,75 МГц | 0,06625 | |||
| 4 | 93,75 МГц < f ≤ 187,5 МГц | 0,125 | |||
| 5 | 187,5 МГц< f ≤ 375 МГц | 0,25 | |||
| 6 | 75 МГц< f ≤ 750 МГц | 0,5 | |||
| 7 | 750 МГц< f ≤ 1500 МГц | 1 | |||
| 8 | 1500 МГц < f ≤ 3000 МГц | 2 | |||
| Внутренний источник опорной частоты | |||||
| Частота опорного генератора | 10 МГц | ||||
| Температурная стабильность (0°С ~ 50°С) | < 0,5 ppm | ||||
| < 5 ppb (с опцией OCXO-A08) | |||||
| Старение | < 1 ppm / год | ||||
| < 30 ppb / год (с опцией OCXO-A08) | |||||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |||
| Уровень | +8 дБ (типичное) | ||||
| Выходной импеданс | 50 Ом (номинальное) | ||||
| Вход для внешнего опорного генератора | Частота | 10 МГц | |||
| Уровень | 0дБ ...+10 дБ (типичное) | ||||
| Входной импеданс | 50 Ом (номинальное) | ||||
| Максимальная девиация | ±5 ppm | ||||
| Свипирование по частоте | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 | ||||
| по списку: 1...6001 | |||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Спектральный состав | |||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||||
| Субгармонические искажения (CW режим, f ≤ 3 ГГц) | < -65 дБн; < -80 дБн (типичное) | ||||
| Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) | f ≤ 1,5 ГГц | < -64 дБн; < -70 дБн (типичное) | |||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн; < -64 дБн (типичное) | ||||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) | f = 100 МГц | < -120 дБн/Гц (типичное) | |||
| f = 1 ГГц | < -108 дБн/Гц; < -110 дБн/Гц (типичное) | ||||
| f = 3 ГГц | < -102 дБн/Гц; < -104 дБн/Гц (типичное) | ||||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 5 Гц скз, < 1 кГц скз (типичное) | |||
| 0,03 кГц...20 кГц | < 30 Гц скз, < 8 Гц скз (типичное) | ||||
| УРОВЕНЬ | |||||
| Диапазон установки | |||||
| Нормированное значение | Устанавливаемое значение | ||||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +7 дБм | +10 дБм | ||
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | |||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | |||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | ||
| 100 кГц < f ≤3 ГГц | -130 дБм | -140 дБм | |||
| Абсолютная неопределенность | |||||
| +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | |||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | ||
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ ≤0,5 дБ (тип.) | ≤0,9 дБ )≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | ||
| 3 ГГц < f ≤ 6 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ (тип.) | ||
| КСВН | ≤1,8 (типичное) | ||||
| Установка уровня | < 5 % | ||||
| Время установки(ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | ||||
| Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм | >20 дБ (типичное) | ||||
| Обратная мощность | |||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока | ||||
| 10 Вт (1 МГц < f ≤ 3 ГГц) | |||||
| Свипирование по апмлитуде | |||||
| Рабочие режимы | пошаговое, по списку | ||||
| Режим | одиночное, непрерывное | ||||
| Диапазон | полный уровень | ||||
| Форма | треугольник, пила | ||||
| Шаг изменения | линейный, логарифмический | ||||
| Количество точек | пошаговое: 2...65535 | ||||
| по списку: 1...6001 | |||||
| Временной диапазон | 20 мс...100 с | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||||
| Формы сигнала | синус, меандр, треугольник, пила, свипирование (синус) | ||||
| Частотный диапазон | Синус, свипирование (синус) | 0,1 Гц ~ 1 МГц | |||
| Меандр | 0,1 Гц ~ 20 кГц | ||||
| Треугольник, пила | 0,1 Гц ~ 100 кГц | ||||
| Разрешение | 0,01Гц | ||||
| Выходное напряжение | Диапазон установки | 1 мВ ~ 3 В | |||
| Разрешение | 1 мВ | ||||
| Свипирование (синус) | Режим | Однократный, непрерывный | |||
| Время | 1 мс ~ 1000 с | ||||
| Форма | треугольник, пила | ||||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | ||||
| Выходной импеданс | 50 Ом (номинал) | ||||
| МОДУЛЯЦИЯ | |||||
| Амплитудная модуляция (АМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Глубина | 0 % ~ 100 % | ||||
| Разрешение | 0,1 % | ||||
| Погрешность установки глубины АМ (fмод = 1 кГц) | < 4 %уст.значения + 1 % | ||||
| Искажения АМ (fмод = 1 кГц, глубина< 30%, уровень=0дБм) | < 3 % (типичное) | ||||
| Неравномерность АЧХ | < 3 дБ (номинал.) | ||||
| Частотная модуляция (ЧМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Девиация | N x 1 МГц (номинал.) | ||||
| Разрешение | < 0,1 % девиации или 1 Гц, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | < 2 %уст.значения + 20 Гц | ||||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | < 2 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | ||||
| Фазовая модуляция (ФМ) | |||||
| Источник | внутренний, внешний, внутренний + внешний | ||||
| Макс.девиация | 3 рад (f≤23,4375 МГц)N x 5 рад (f>23,4375 МГц) | ||||
| Разрешение | < 0,1 % девиации или 0,01 рад, что больше | ||||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | < 4 %уст.значения + 0,1 рад | ||||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | < 1 % (типичное) | ||||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||||
| Импульсная модуляция | |||||
| Источник | внутренний, внешний | ||||
| Диапазон включения/выключения | >80 дБ (25 МГц ≤ f < 3 ГГц) | ||||
| >70 дБ (3 ГГц ≤ f ≤6 ГГц) | |||||
| Время нарстания/спада (10% / 90%) | < 50 нс, 10 нс (типичное) | ||||
| Частота повторения импульсов | DC ~ 1 МГц | ||||
| Импульсный генератор | |||||
| Режим | одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000) | ||||
| Период | Диапазон | 40 нс ~170 с | |||
| Разрешение | 10 нс | ||||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | |||
| Разрешение | 10 нс | ||||
| Задержка запуска | Диапазон | 10 нс ~170 с | |||
| Разрешение | 10 нс | ||||
| Двойной импульс | Диапазон | 20 нс ~ (170 с ~ 20 нс) | |||
| Разрешение | 10 нс | ||||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN) | ||||
| Генератор паттернов (опция PUG-DSG3000) | |||||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | |||
| Временной диапазон | 20 нс ~170 с | ||||
| Повторение паттернов | 1 ~ 256 | ||||
| I/Q модуляция (опция IQ-DSG3000) | |||||
| Источник модуляции | внутренний, внешний | ||||
| Полоса (RF) | Внешняя модуляция | ||||
| Полоса (I или Q) | до 60 МГц (номинал.) | ||||
| RF (I + Q) | до 120 МГц (номинал.) | ||||
| Внутренняя модуляция | |||||
| Полоса (I или Q) | до 30 МГц (номинал.) | ||||
| RF (I + Q) | до 60 МГц (номинал.) | ||||
| Подавление несущей | Диапазон несущей 50 МГц ≤ f ≤3 ГГц | ≥ 40 дБн (типичное) | |||
| Подавление боковой полосы | Полоса модуляциидо ±10 МГц | ≥ 40 дБн (типичное) | |||
| Внешние входы I/Q | КСВН | < 1,5 | |||
| Полное значение на входе | 0,5 Вскз (I+Q)скз | ||||
| Внутренняя модуляция | |||||
| EVM | 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с | ||||
| 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7%скз (типичное) | ||||
| 3 ГГц ≤ f ≤6 ГГц (уровень ≤ 0 дБм) | ≤1,2%скз (типичное) | ||||
| QPSK, root cosine фильр (α=0,22), 4 Мвыб/с | |||||
| 50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) | ≤0,7%скз (типичное) | ||||
| 3ГГц ≤ f ≤6 ГГц (уровень ≤ 0 дБм) | ≤1,2%скз (типичное) | ||||
| Внешняя модуляция | |||||
| EVM | CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм | ≤1,2%, ≤0,8% (типичное) | |||
| ACPR | ≥ 70 дБ | ||||
| Генератор I/Q огибающей (опция IQ-DSG3000) | |||||
| Выходной импеданс | 50 Ом (номинал.) | ||||
| Выходное напряжение | Диапазон установки | 0,1 Вп-п ~1,5 Вп-п | |||
| Разрешение | 1 мВ | ||||
| АЧХ неравномерность (@1 МГц) | ≤10 МГц | < 0,5 дБ (номинал.) | |||
| ≤30 МГц | < 1,0 дБ (номинал.) | ||||
| I/Q дисбаланс | Магнитуда | < 0,1 дБ (номинал.) ≤10 МГц | |||
| < 0,2 дБ (номинал.) ≤30 МГц | |||||
| Нелинейность фазы | 200 пс (номинал.) ≤10 МГц | ||||
| 500 пс (номинал.) ≤30 МГц | |||||
| SFDR | Синус (≤30 МГц) | > 50 дБ (номинал.) | |||
| Память формы сигнала | Длина памяти | 1 Мвыб ~ 16 Мвыб с шагом 1 выборка | |||
| Разрешение | 14 бит | ||||
| Время загрузки 1 Мвыб. | < 10 c (номинал.) | ||||
| Энергонезависимая память | 1 Гб | ||||
| Дискретизация | Диапазон | 1 кГц ~50 МГц | |||
| Разрешение | 0,01 Гц | ||||
| Запуск | Режим запуска | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||
| Внешний запуск с задержкой | |||||
| Диапазон установки | 0 ~ (2E16-1) | ||||
| Разрешение | 1 | ||||
| Запрет внешнего запуска | |||||
| Диапазон установки | 0 ~ (2E16-1) | ||||
| Разрешение | 1 | ||||
| Длительность импульса | > 20 нс (номинал.) | ||||
| ВХОДЫ И ВЫХОДЫ | |||||
| Разъемы на передней панели | |||||
| RF выход | Импеданс | 50 Ом (номинал.) | |||
| Разъем | N "мама" | ||||
| Вход сигнала внешней модуляции | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Разъемы на задней панели | |||||
| Вход внешнего запуска | Импеданс | 1 кОм (номинал.) | |||
| Разъем | N "мама" | ||||
| Уровень запуска | 5 В TTL | ||||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Выход свипирования | Выходное напряжение | 0 ~ 10 В (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | |||
| Выходное напряжение | 0 В / 3,3 В (номинал.) | ||||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Вход/Выход генератора I/Q огибающей(опция IQ-DSG3000) | Импеданс | 50 Ом (номинал.) | |||
| Разъем | BNC "мама" | ||||
| Интерфейсы на задней панели | |||||
| USB-host | Разъем | тип А | |||
| Протокол | Версия 2.0 | ||||
| USB-device | Разъем | тип B | |||
| Протокол | BNC "мама" | ||||
| LAN | LXI | 10/100 Base, RJ-45 | |||
| GPIB (IEC/IEEE) | IEEE-488.2 | ||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||
| Дисплей | Тип | ЖК TFT | |||
| Разрешение | 480 x 272 | ||||
| Размер | 4,3" | ||||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | |||
| Объем памяти (внутреннего устройства) | 1 Гб | ||||
| Питание | Напряжение AC | 100 В ~ 240 В | |||
| Частота AC | 45 Гц ~ 440 Гц | ||||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | ||||
| Рабочие условия | Температура | 0°С ~ 50°С | |||
| Относительная влажность | ≤ 95% (0°С ~ 30°С)≤ 75% (30°С ~ 40°С) | ||||
| Габаритные размеры | W x H x D | 364 мм х 112 мм х 420 мм | |||
| Вес | без опции IQ-DSG3000 | 6,4 кг | |||
| с опцией IQ-DSG3000 | 6,7 кг | ||||
Комплект поставки
| № | Наименование | Количество |

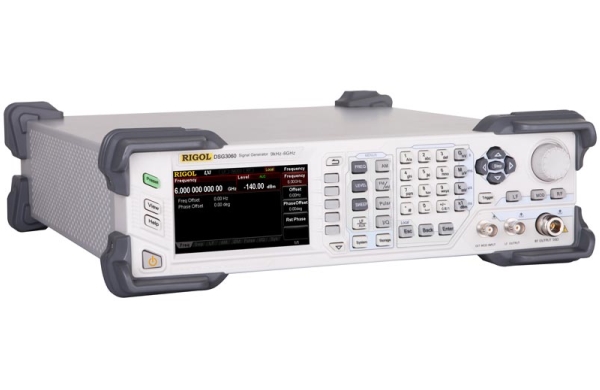

| 1. | Генератор высокочастотный DSG3060 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | CD диск с руководством по эксплуатации и руководством по программированию | 1 |
Дополнительная комплектация
| № | Наименование |
| 1. | I/Q модуляция, выход огибающей IQ-DSG3000 |
| 2. | Измеритель мощности PMC-DSG3000 |
| 3. | Импульсный генератор паттернов PUG-DSG3000 |
| 4. | Комплект для монтажа в стойку RM-DSG3000 |
| 5. | Опция повышенной стабильности OCXO опорного генератора OCXO-A08 |
