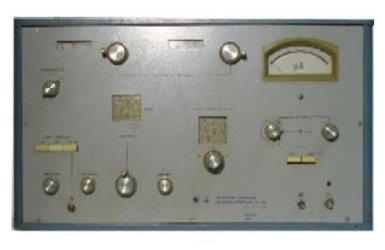

Генератор сигналов ВЧ Г4-109
Генератор Г4-109 является источником СВЧ колебаний, калиброванных по частоте, уровню выходной мощности и режимам модуляции. Прибор используются при проверке, регулировке и ремонте радиоэлектронной аппаратуры в промышленности и для научных исследований.
Технические характеристики генератора Г4-109:
• Диапазон частот 8,51-12,16 ГГц
• Погрешность установки частоты Не более ±0,1 %
• Нестабильность частоты За 15 мин работы 1*10-4f
• Паразитная девиация частоты Не более 2*10-5
• Выходная калиброванная мощность 1*10-3 - 1*10-14 Вт, 0...-110 дБ
• Нестабильность опорного уровня выходной мощности За 15 мин ±0,1 дБ
• Параметры внутренней модуляции меандром
• Частота повторения 1±0,1 кГц
• Несимметрия ±10%
• Неравномерность вершины 10%
• Параметры внешней ИМ
• Частота повторения 0,25-10 кГц
• Амплитуда 5-10 В
• Длительность 0,2-10 мкс
• Длительность фронта 0,1 мкс
• Длительность среза 0.2 мкс
• Нестабильность длительности фронта и среза 0,05 мкс
• Неравномерность вершины 10%
• Паразитная AM Не более 1%
• КСВН выхода Не более 1,3
• Присоединительные размеры ВЧ выхода Волновод сечением 23Х10 мм
Общие характеристики генератора Г4-109:
• Питание 220 В, 50 Гц; 115 В, 400 Гц
• Потребляемая мощность 130 В*А
• Габаритные размеры 530X330X318 мм
• Масса 33 кг
