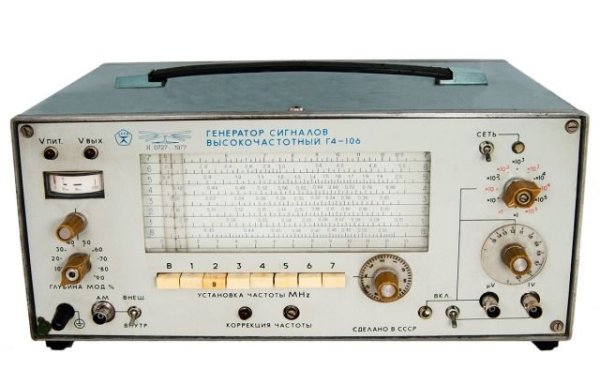

Генератор сигналов ВЧ Г4-106
Генератор Г4-106 - источник сигналов ультразвукового диапазона с малой взаимозависимостью регулировки основных параметров выходного сигнала: частоты и выходного напряжения, уровня сигнала и глубины модуляции.
• Режимы работы: НГ, AM
• Малые габаритные размеры и масса
• Дополнительные устройства для перекрытия участка диапазона частот 10-100 кГц
Технические характеристики генератора Г4-106:
• Диапазон частот, МГц (0,01-0,1 МГц) 0,43-0,51 (вспомо- гательный)
• Погрешность установки частоты, % 1; 1,5 0,5
• Нестабильность частоты, Гц 2,5*10-4f + 10
• Выходное напряжение, В 1*107-0,5
• Погрешность установки опорного уровня напряжения, дБ ±1
• Частота модуляции, кГц 1±10% (вну- тренняя AM); 0,05-10(внешняя AM)
• Коэффициент AM, % 0-90
Общие характеристики генератора Г4-106:
• Питание 220±22 В, 50±0,5 Гц; 115±5,75 В, 400±12 Гц
• Потребляемая мощность 35 В*А
• Габаритные размеры 385Х190Х240 мм
• Масса 10 кг
