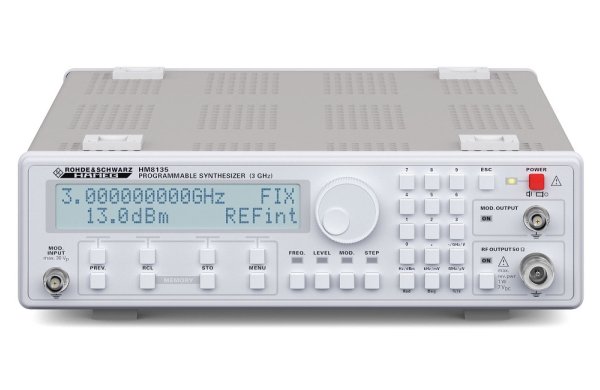

| Основные свойства: • Выдающийся диапазон частот 1 Гц…1,2 ГГц • Выходной уровень: -127 … +13 дБмВт) • Разрешение по частоте 1 Гц (время установки • Вход внешнего сигнала опорной частоты (10 МГц) • Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн • Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 Гц…200 кГц • Высокая спектральная чистота • Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска • Температурная стабильность опорного генератора: TCXO ±0,5 х 10-6 • Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB) |
Метрологические и технические характеристики
(все данные действительны при температуре 23°C после 30 минутного прогрева)
| Частота | |
| Диапазон частот: НМ8134-3, HM8134-3X НМ8135, HM8135-X |
1 Гц…1,2 ГГц 1 Гц…3 ГГц |
| Разрешение: | 1 Гц |
| Время установки: | |
| Источник опорной частоты 10 МГц | |
| Температурная нестабильность (0…50°C): HM8134-3, HM8135 (TCXO) HM8134-3X, HM8135-X (OCXO) |
±0,5 х 10(-6) ±1 х 10(-8) |
| Старение: HM8134-3, HM8135 (TCXO) HM8134-3X, HM8135-X (OCXO) > |
<+/-1,0х 10(-6)/год <1,0х 10(-9)/день |
| Стандартный: термокомпенсированный кварцевый генератор (TCXO) | |
| Температурная нестабильность (0…50°C): | ≤±0,5 х 10-6 |
| Старение: | ≤±1 х 10-6 |
| Опция: OCXO (HO85) | |
| Температурная нестабильность (0…50°C): | ≤±1x 10-8 |
| Старение: | ≤±1x 10-9/день |
| Выход сигнала опорной частоты: | (на задней панели) |
| Уровень: | ТТЛ |
| Вход внеш. сигнала опорн. частоты: | (на задней панели) |
| Уровень: | >0 дБмВт |
| Частота: | 10 МГц ± 20 х 10-6 |
| Спектральная чистота (без модуляции) | |
| Гармонические составляющие: | ≤-35 дБн |
| Негармонические составляющие: (отстройка от несущей>15 кГц) |
≤-55 дБн для НМ8134-3, HM8134-3X ≤-50 дБн для НМ8135, HM8135-X |
| Субгармонические составляющие: для НМ8135, HM8135-X |
≤-50 дБн (<2,1 ГГц) ≤-43 дБн (>2,1 ГГц) |
| Фазовый шум: | (отстройка от несущей 20 кГц) |
| f≤-120 дБн/Гц | |
| 16 МГц ≤f≤-94 дБн/Гц для НМ8134-3, HM8134-3X ≤-95 дБн/Гц для НМ8135, HM8135-X |
|
| 250 МГц ≤f≤-105 дБн/Гц | |
| 500 МГц ≤f≤-100 дБн/Гц | |
| 1000 МГц ≤f≤-95 дБн/Гц для НМ8134-3, HM8134-3X | |
| 1 ГГц ≤f≤-95 дБн/Гц для НМ8135, HM8135-X | |
| 2 ГГц ≤f≤-90 дБн/Гц для НМ8135, HM8135-X | |
| Остаточная ЧМ: для НМ8134-3, HM8134-3X для НМ8135, HM8135-X |
≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц) тип. |
| Остаточная AM: | тип. <0,06% (в полосе 0,03…20 кГц) |
| Выходной уровень | |
| Диапазон: | -127 … +13 дБмВт для НМ8134-3, HM8134-3X -135 … +13 дБмВт для НМ8135, HM8135-X |
| Разрешение: | 0,1 дБ |
| Отображаемое смещение для внешнего ослабления: | 0,0…30,0 дБ с шагом 0,1 |
| Погрешность воспроизведения | |
| для уровня >-57 дБмВт: | ≤ ±0,5 дБ |
| для уровня≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10) | |
| Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт | |
| для уровня >-57 дБмВт: | ≤ ±0,7 дБ |
| для уровня≤ ±(0,7 дБ + (0,5 x (-57 дБмВт - уровень))/10) | |
| Импеданс: | 50 Ом |
| КСВН: | ≤2 для НМ8134-3, HM8134-3X ≤1,5 (f ≤1 ГГц) для НМ8135, HM8135-X ≤2,5 (f >1 ГГц) для НМ8135, HM8135-X |
| Источники модуляции | |
| Внутренний: | синусоидальный от 10 Гц до150 кГц (НМ8134-3, HM8134-3X) или до 200 кГц (для НМ8135, HM8135-X) |
| прямоугольный 10 Гц…20 кГц, треугольный, пилообразный | |
| Разрешение: | 10 Гц |
| Внешний: | (вход на передней панели) |
| Импеданс: | 10 кОм II 50 пФ |
| Входной уровень: | 2 Вразмах на всю шкалу |
| Связь входа: | по переменному или постоянному току |
| Выход: | (на передней панели) |
| Уровень: | 2 Вразмах |
| Импеданс: | 1 кОм |
| Амплитудная модуляция (уровень ≤+7 дБмВт) | |
| Источник: | внутренний или внешний |
| Коэффициент модуляции: | 0…100% |
| Разрешение: | 0,1% |
| Погрешность: | ±4% от показания ± 0,5% |
| (коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц) | |
| Внешняя АЧХ (до -1 дБ): | для перем. тока от 10 Гц до50 кГц (НМ8134-3, HM8134-3X) или до 100 кГц (для НМ8135, HM8135-X) |
| Искажения: | <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц) <6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц) |
| Частотная модуляция | |
| Источник: | внутренний или внешний |
| Девиация: | ±200 Гц…400 кГц (зависит от частотн. диапазона) |
| Разрешение: | 100 Гц |
| Погрешность: | ±3% + остаточн. ЧМ (fмод ≤ 5 кГц) ±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц) |
| Внешняя АЧХ (до -1 дБ): | |
| Связь по пост. току: | 0…100 кГц |
| Связь по перем. току: | от 10 Гц (НМ8134-3, HM8134-3X) или от 100 Гц (для НМ8135, HM8135-X) до 100 кГц |
| Искажения: | <1% для девиации ≥50 кГц при 1 кГц <3% для девиации ≥10 кГц при 1 кГц |
| Фазовая модуляция | |
| Источник: | внутренний или внешний |
| Девиация: | |
| 0…3,14 рад | |
| >16 МГц: | 0…10 рад |
| Разрешение: | 0,01 рад |
| Погрешность: | ±5% до 1 кГц + остаточная ФМ |
| Внешняя АЧХ (до -1 дБ): | |
| Связь по пост. току: | 0…100 кГц |
| Связь по перем. току: | от 10 Гц (НМ8134-3, HM8134-3X) или от 100 Гц (для НМ8135, HM8135-X) до 100 кГц |
| Искажения: | <3% для fмод = 1 кГц и девиации = 10 рад |
| Частотная манипуляция (ЧМн) | |
| Диапазон (F0…F1): | 16 МГц…3 ГГц (модель HM8135) 16 МГц…1,2 ГГц (модель HM8134-3) |
| Режим: | 2 уровня ЧМн |
| Источник данных: | внешний |
| Макс. скорость передачи: | 10 кбит/с |
| Сдвиг (F1…F0): | 0…10 МГц |
| Разрешение: | 100 Гц |
| Фазовая манипуляция (ФМн) | |
| Связь по переменному току: | от 16 МГц до1,2 ГГц (НМ8134-3, HM8134-3X) или до 3 ГГц (для НМ8135, HM8135-X) |
| Режим: | 2 уровня ФМн |
| Источник данных: | внешний |
| Макс. скорость передачи: | 10 кбит/с |
| Сдвиг (Ph1…Ph0): | |
| 0…±3,14 рад | |
| >16 МГц: | 0…±10 рад |
| Разрешение: | 0,01 рад |
| Импульсная модуляция | |
| Источник: | внешний (на задней панели) |
| Динамический диапазон: | |
| f < 2 ГГц: | >80 дБ |
| f > 2 ГГц: | >55 дБ |
| Время нарастания/спада: | |
| Задержка: | |
| Макс. частота | 2,5 МГц (тип. 5 МГц) |
| Входной уровень: | ТТЛ |
| Режим качания частоты (развертки по частоте) | |
| Диапазон: | от 1 МГц до1,2 ГГц (НМ8134-3, HM8134-3X) или до 3 ГГц (для НМ8135, HM8135-X) |
| Глубина: | от 500 Гц до1,199 ГГц (НМ8134-3, HM8134-3X) или до 2,999 ГГц (для НМ8135, HM8135-X) |
| Время развертки: | 20 мс…5 с |
| Запуск: | внутренний |
| Защитные функции | |
| Синтезатор защищен от подачи обратной мощности на ВЧ-выход (до 1 Вт для 50-омного источника) и от любых постоянных напряжений до ±7 В. Система защиты отсоединяет выход до тех пор, пока оператором не будет произведен ручной сброс. |
| Прочие характеристики | |
| Интерфейс: | USB/RS-232, IEEE-488 (опция HO880) |
| Областей памяти для настроек: | 10 |
| Степень защиты: | Класс безопасности I (EN61010-1) |
| Питание: | 115…230 В ±10%, 50/60 Гц, CAT II |
| Потребляемая мощность: | приблиз. 40 ВА |
| Диапазон рабочих температур: | +5…+40°C |
| Диапазон температур хранения: | -20…+70°C |
| Отн. влажность: | 5…80% (без конденсации) |
| Габариты (Ш x В x Г): | 285 x 75 x 365 мм |
| Масса: | 5 кг |
