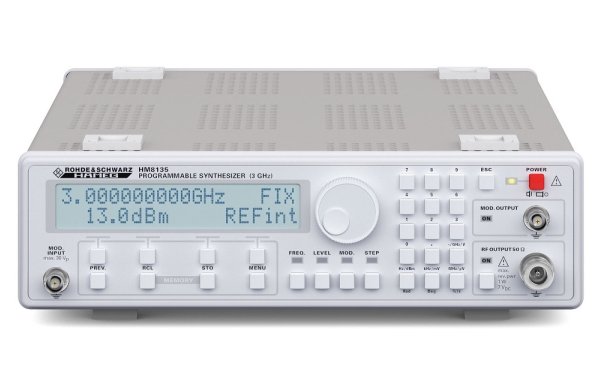

Генератор сигналов (синтезатор частот) HAMEG HM8135-X

Артикул: 1-18547

• Выдающийся диапазон частот 1 Гц…3ГГц
• Выходной уровень: -135 … +13 дБмВт
• Разрешение по частоте 1 Гц (время установки • Вход внешнего сигнала опорной частоты (10 МГц)
• Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн
• Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 Гц…200 кГц
• Высокая спектральная чистота
• Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска
• Температурная стабильность опорного генератора: OCXO ±1 х 10-8
• Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB)

Основные свойства:

• Выдающийся диапазон частот 1 Гц…3ГГц
• Выходной уровень: -135 … +13 дБмВт
• Разрешение по частоте 1 Гц (время установки • Вход внешнего сигнала опорной частоты (10 МГц)
• Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн
• Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 Гц…200 кГц
• Высокая спектральная чистота
• Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска
• Температурная стабильность опорного генератора: OCXO ±1 х 10-8
• Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB)

Метрологические и технические характеристики
(все данные действительны при температуре 23°C после 30 минутного прогрева)

Частота
Диапазон частот:
НМ8134-3, HM8134-3X
НМ8135, HM8135-X

1 Гц…1,2 ГГц
1 Гц…3 ГГц
Разрешение: 1 Гц
Время установки:
Источник опорной частоты 10 МГц
Температурная нестабильность (0…50°C):
HM8134-3, HM8135 (TCXO)
HM8134-3X, HM8135-X (OCXO)

±0,5 х 10(-6)
±1 х 10(-8)
Старение:
HM8134-3, HM8135 (TCXO)
HM8134-3X, HM8135-X (OCXO) >

<+/-1,0х 10(-6)/год
<1,0х 10(-9)/день
Стандартный: термокомпенсированный кварцевый генератор (TCXO)
Температурная нестабильность (0…50°C): ≤±0,5 х 10-6
Старение: ≤±1 х 10-6
Опция: OCXO (HO85)
Температурная нестабильность (0…50°C): ≤±1x 10-8
Старение: ≤±1x 10-9/день
Выход сигнала опорной частоты: (на задней панели)
Уровень: ТТЛ
Вход внеш. сигнала опорн. частоты:
(на задней панели)
Уровень: >0 дБмВт
Частота: 10 МГц ± 20 х 10-6
Спектральная чистота (без модуляции)
Гармонические составляющие: ≤-35 дБн
Негармонические составляющие:
(отстройка от несущей>15 кГц)
≤-55 дБн для НМ8134-3, HM8134-3X
≤-50 дБн для НМ8135, HM8135-X
Субгармонические составляющие:
для НМ8135, HM8135-X
≤-50 дБн (<2,1 ГГц)
≤-43 дБн (>2,1 ГГц)
Фазовый шум: (отстройка от несущей 20 кГц)
f≤-120 дБн/Гц
16 МГц ≤f≤-94 дБн/Гц для НМ8134-3, HM8134-3X
≤-95 дБн/Гц для НМ8135, HM8135-X
250 МГц ≤f≤-105 дБн/Гц
500 МГц ≤f≤-100 дБн/Гц
1000 МГц ≤f≤-95 дБн/Гц для НМ8134-3, HM8134-3X
1 ГГц ≤f≤-95 дБн/Гц для НМ8135, HM8135-X
2 ГГц ≤f≤-90 дБн/Гц для НМ8135, HM8135-X
Остаточная ЧМ:
для НМ8134-3, HM8134-3X
для НМ8135, HM8135-X

≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц)
тип.
Остаточная AM: тип. <0,06% (в полосе 0,03…20 кГц)
Выходной уровень
Диапазон: -127 … +13 дБмВт для НМ8134-3, HM8134-3X
-135 … +13 дБмВт для НМ8135, HM8135-X
Разрешение: 0,1 дБ
Отображаемое смещение для внешнего ослабления: 0,0…30,0 дБ с шагом 0,1
Погрешность воспроизведения
для уровня >-57 дБмВт: ≤ ±0,5 дБ
для уровня≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10)
Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт
для уровня >-57 дБмВт: ≤ ±0,7 дБ
для уровня≤ ±(0,7 дБ + (0,5 x (-57 дБмВт - уровень))/10)
Импеданс: 50 Ом
КСВН: ≤2 для НМ8134-3, HM8134-3X ≤1,5 (f ≤1 ГГц) для НМ8135, HM8135-X
≤2,5 (f >1 ГГц) для НМ8135, HM8135-X
Источники модуляции
Внутренний: синусоидальный от 10 Гц до150 кГц (НМ8134-3, HM8134-3X) или до 200 кГц (для НМ8135, HM8135-X)
прямоугольный 10 Гц…20 кГц, треугольный, пилообразный
Разрешение: 10 Гц
Внешний: (вход на передней панели)
Импеданс: 10 кОм II 50 пФ
Входной уровень: 2 Вразмах на всю шкалу
Связь входа: по переменному или постоянному току
Выход: (на передней панели)
Уровень: 2 Вразмах
Импеданс: 1 кОм
Амплитудная модуляция (уровень ≤+7 дБмВт)
Источник: внутренний или внешний
Коэффициент модуляции: 0…100%
Разрешение: 0,1%
Погрешность: ±4% от показания ± 0,5%
(коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц)
Внешняя АЧХ (до -1 дБ): для перем. тока от 10 Гц до50 кГц (НМ8134-3, HM8134-3X) или до 100 кГц (для НМ8135, HM8135-X)
Искажения: <2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц)
<6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)
Частотная модуляция
Источник: внутренний или внешний
Девиация: ±200 Гц…400 кГц (зависит от частотн. диапазона)
Разрешение: 100 Гц
Погрешность: ±3% + остаточн. ЧМ (fмод ≤ 5 кГц)
±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц)
Внешняя АЧХ (до -1 дБ):
Связь по пост. току: 0…100 кГц
Связь по перем. току: от 10 Гц (НМ8134-3, HM8134-3X) или от 100 Гц (для НМ8135, HM8135-X) до 100 кГц
Искажения: <1% для девиации ≥50 кГц при 1 кГц
<3% для девиации ≥10 кГц при 1 кГц
Фазовая модуляция
Источник: внутренний или внешний
Девиация:
0…3,14 рад
>16 МГц: 0…10 рад
Разрешение: 0,01 рад
Погрешность: ±5% до 1 кГц + остаточная ФМ
Внешняя АЧХ (до -1 дБ):
Связь по пост. току: 0…100 кГц
Связь по перем. току: от 10 Гц (НМ8134-3, HM8134-3X) или от 100 Гц (для НМ8135, HM8135-X) до 100 кГц
Искажения: <3% для fмод = 1 кГц и девиации = 10 рад
Частотная манипуляция (ЧМн)
Диапазон (F0…F1): 16 МГц…3 ГГц (модель HM8135)
16 МГц…1,2 ГГц (модель HM8134-3)
Режим: 2 уровня ЧМн
Источник данных: внешний
Макс. скорость передачи: 10 кбит/с
Сдвиг (F1…F0): 0…10 МГц
Разрешение: 100 Гц
Фазовая манипуляция (ФМн)
Связь по переменному току: от 16 МГц до1,2 ГГц (НМ8134-3, HM8134-3X) или до 3 ГГц (для НМ8135, HM8135-X)
Режим: 2 уровня ФМн
Источник данных: внешний
Макс. скорость передачи: 10 кбит/с
Сдвиг (Ph1…Ph0):
0…±3,14 рад
>16 МГц: 0…±10 рад
Разрешение: 0,01 рад
Импульсная модуляция
Источник: внешний (на задней панели)
Динамический диапазон:
f < 2 ГГц: >80 дБ
f > 2 ГГц: >55 дБ
Время нарастания/спада:
Задержка:
Макс. частота 2,5 МГц (тип. 5 МГц)
Входной уровень: ТТЛ
Режим качания частоты (развертки по частоте)
Диапазон: от 1 МГц до1,2 ГГц (НМ8134-3, HM8134-3X) или до 3 ГГц (для НМ8135, HM8135-X)
Глубина: от 500 Гц до1,199 ГГц (НМ8134-3, HM8134-3X) или до 2,999 ГГц (для НМ8135, HM8135-X)
Время развертки: 20 мс…5 с
Запуск: внутренний
Защитные функции
Синтезатор защищен от подачи обратной мощности на ВЧ-выход (до 1 Вт для 50-омного источника) и от любых постоянных напряжений до ±7 В. Система защиты отсоединяет выход до тех пор, пока оператором не будет произведен ручной сброс.
Прочие характеристики
Интерфейс: USB/RS-232, IEEE-488 (опция HO880)
Областей памяти для настроек: 10
Степень защиты: Класс безопасности I (EN61010-1)
Питание: 115…230 В ±10%, 50/60 Гц, CAT II
Потребляемая мощность: приблиз. 40 ВА
Диапазон рабочих температур: +5…+40°C
Диапазон температур хранения: -20…+70°C
Отн. влажность: 5…80% (без конденсации)
Габариты (Ш x В x Г): 285 x 75 x 365 мм
Масса: 5 кг
