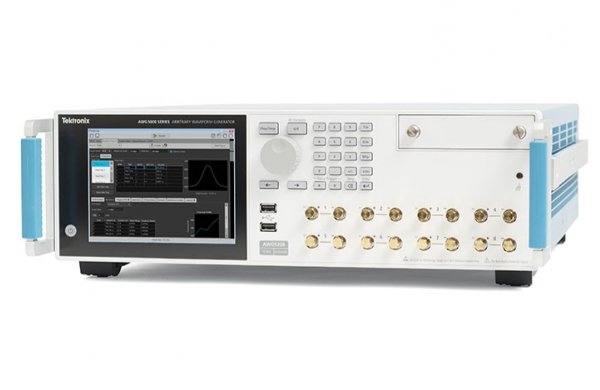

Генератор сигналов произвольной формы AWG5200, отличающийся высокой точностью воспроизведения сигналов, возможностью расширения до 32 и более каналов, функцией синхронизации нескольких приборов, а также доступной ценой, соответствует жёстким требованиям, предъявляемым к генерации сигналов. Области применения — перспективные исследования, тестирование электронных приборов, разработка и тестирование радиолокационных систем и систем РЭБ.
Генератор сигналов произвольной формы AWG5200 обеспечивает наилучшее в отрасли сочетание частоты дискретизации и разрешения по вертикали по поразительно низкой цене. Прибор способен воссоздавать реальные условия за счёт точных, неискажённых сигналов, поддерживая частоту дискретизации 10 Гвыб./с и вертикальное разрешение 16 бит, что позволяет осуществлять непосредственную генерацию сигналов с частотой до 6 ГГц.
Основные преимущества
- Разрешение ЦАП — 16 бит
- Частота дискретизации — 10 Гвыб./с
- Крайне низкий минимальный уровень шума
- Легко адаптируемый, расширяемый, доступный по цене генератор сигналов произвольной формы.
Генератор можно оперативно расширить за счёт настроек, возможности использования до 8 каналов на прибор, низких затрат на канал и синхронизации нескольких приборов. Полностью интегрируемая платформа позволяет ускорить загрузку сигналов и снизить шумы при анализе РЧ-сигналов.
Основные преимущества
- Одновременное использование до 8 аналоговых, 32 цифровых каналов и 4 флагов
- До 8 независимых каналов, синхронизация нескольких приборов
- Крайне низкий минимальный уровень шума
- Интеллектуальный и доступный прибор с низкой базовой ценой в пересчёте на один канал
Пользовательский интерфейс SourceXpress, входящий в комплект поставки AWG5200, по умолчанию работает на генераторе и ПК пользователя. Используя плагины, он обеспечивает простое и надёжное переключение между генератором и ПК. Плагины упрощают процесс генерации РЧ-сигналов сложной формы, имитирующих реальный эфир, и модулированных радиолокационных импульсов, помогая существенно ускорить итерацию при их создании.
Основные преимущества
- Плагины для создания радиолокационных, РЧ, OFDM и имитирующих реальный эфир сигналов
- Эмуляция генератора сигналов произвольной формы на ПК в любом месте
- Создание сигналов даже без доступа к генератору сигналов произвольной формы
- Удалённое управление генератором сигналов произвольной формы
Основной функцией генератора сигналов произвольной формы AWG5200 является оптимизация настроек тестирования. Прежде всего это готовое решение для упрощения или замены текущих настроек генерации сигналов сложной формы. Полная совместимость с другими генераторами сигналов Tektronix означает, что пользователям не нужно заново изучать процедуры настройки. И наконец, весь цикл настройки упрощается за счёт автоматизации тестирования при помощи сценариев Matlab.
Основные преимущества
- Совместимость генератора сигналов произвольной формы с уже выпускаемыми моделями
- Создание сигналов при помощи команд Matlab
- Цифровое преобразование с повышением частоты и широкий диапазон фактической выходной мощности позволяют работать в режиме векторного генератора сигналов
| Модель | Аналоговые каналы | Вертикальное разрешение | Аналоговая полоса пропускания | Выходная частота | Макс. частота дискретизации |
|---|---|---|---|---|---|
| AWG5202 | 2 | 16 бит | 2 ГГц (при -3 дБ x) | Прямой выход пост. тока: 1,5 Вп-п, дифф. /// Прямой выход перем. тока: от -17 до -5 дБм, несимм., полоса пропускания от 10 МГц до 2 ГГц (типовая) /// Выход амплитуды перем. тока: от -85 до +10 дБм, несимм., полоса пропускания от 10 МГц до 2 ГГц (опция) | От 1,5 квыб./с до 10 Гвыб./с (при 4 ГГц) |
| AWG5204 | 4 | 16 бит | 2 ГГц (при -3 дБ x) | Прямой выход пост. тока: 1,5 Вп-п, дифф. /// Прямой выход перем. тока: от -17 до -5 дБм, несимм., полоса пропускания от 10 МГц до 2 ГГц (типовая) /// Выход амплитуды перем. тока: от -85 до +10 дБм, несимм., полоса пропускания от 10 МГц до 2 ГГц (опция) | От 1,5 квыб./с до 10 Гвыб./с (при 4 ГГц) |
| AWG5208 | 8 | 16 бит | 2 ГГц (при -3 дБ x) | Прямой выход пост. тока: 1,5 Вп-п, дифф. /// Прямой выход перем. тока: от -17 до -5 дБм, несимм., полоса пропускания от 10 МГц до 2 ГГц (типовая) /// Выход амплитуды перем. тока: от -85 до +10 дБм, несимм., полоса пропускания от 10 МГц до 2 ГГц (опция) | От 1,5 квыб./с до 10 Гвыб./с (при 4 ГГц) |
