Описание

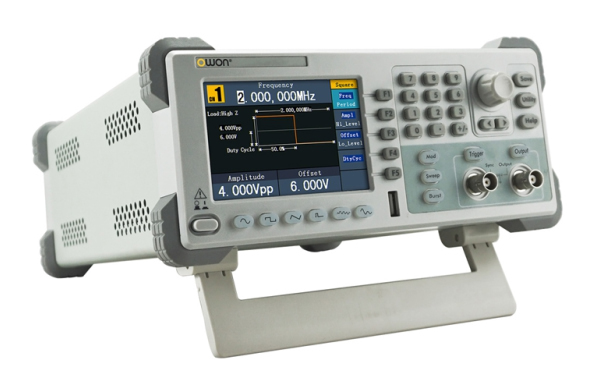

AG051F — это модель бюджетного генератора сигналов начального уровня с полосой пропускания до 5 МГц и встроенным частотомером (буква F в названии модели — от английского frequence).
Прибор AG051F объединивший в одном настольном функциональный генератор и генератор сигналов произвольной формы.
Использование в аппаратной архитектуре генератора сигналов AG051F передовой технологии прямого цифрового синтеза (DDS) предоставляет специалисту широкие возможности для получения на выходе точного, стабильного выходного сигнала с низкими искажениями по форме и амплитуде с низким уровнем посторонних шумов.
Дружественный пользовательский интерфейс и удобное расположение органов управления на лицевой панели генератора сигналов AG051F позволяют быстро освоить работу с прибором.
Генератор сигналов AG051F имеет встроенные порты интерфейсы USB Host / USB Device, что обеспечивает поддержку внешнего USB-накопителя.
Особенности
- формирование сигнала методом прямого синтеза (DDS);
- максимальная частота выходного сигнала: 5 МГц, разрешение 1 мкГц;
- разрешение по вертикали 14 бит, частота дискретизации 125 Mвыб/с;
- различные формы сигнала, включая синус, меандр, пилообразный, импульсный, шумовой, кардинальный синус, возрастание и убывание по экспоненциальному закону, постоянный ток, 32-канальный цифровой сигнал;
- сигналы произвольной формы (1 мкГц - 5 МГц);
- длина памяти формы сигнала 8К точек;
- режимы модуляции: AM, FM, PM, FSK, свипирование, пакетный режим;
- расширенный набор входов и выходов: внешней модуляции, внешнего запуска, внешнего опорного генератора;
- цветной 10 см TFT LCD дисплей (480x320);
- многоязычное меню дисплея, включая русский;
- интерфейсы: USB Device.
Технические характеристики
| Параметр | Значение |
| Формирование сигнала методом прямого синтеза (DDS) | есть |
| Количество измерительных выходных каналов | 1 |
| Максимальная частота выходного сигнала | 5 МГц |
| Разрешение по частоте | 1 мкГц |
| Разрешение АЦП по вертикали | 14 бит |
| Частота дискретизации | 125 Mвыб/с |
| Формы сигнала | синус, меандр, пилообразный, импульсный, шумовой, возрастание и убывание по экспоненциальному закону, постоянный ток |
| Сигналы произвольной формы | 1 мкГц - 5 МГц |
| Длина памяти | 8К точек |
| Режимы модуляции | AM, FM, PM, FSK, PWM, свипирование, пакетный режим |
| Встроенный 6-ти разрядный частотомер | от 100 мГц до 200 МГц |
| Расширенный набор входов и выходов | внешней модуляции, внешнего запуска, внешнего опорного генератор |
| Дисплей | Цветной 9.9 см TFT LCD дисплей (480x320) |
| Интерфейсы | USB Host/Device, RS232 (опционально) |
| Габариты | 235x110x295 мм |
| Вес | 3,1 кг |
