Описание

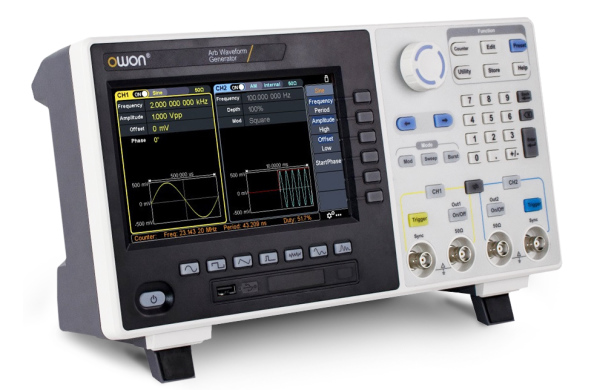

Универсальный DDS-генератор сигналов OWON XDG2035 производства компании OWON, является новым поколением генераторов сигналов произвольных форм, обеспечивающим лучшую временную и амплитудную точность в генерации.
Архитектура генератора сигналов OWON XDG2035 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания сложных форм сигналов.
Дискретность установки частоты составляет 1 мкГц, диапазон частот выходного сигнала до 35 МГц, имеется встроенный 7-разрядный частотомер с полосой до 200 МГц.
Универсальный DDS-генератор сигналов OWON XDG2035 обеспечивает работу со всеми основными видами модуляций и их разновидностями: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst, обеспечивает линейное и логарифмическое свипирование, а так же многое другое.
При необходимости генератор сигналов OWON XDG2035 имеет возможность синхронизации с внешним источником сигала и опорной частоты.
USB интерфейс обеспечивает подключение прибора к персональному компьютеру, для управления и обмена формами сигнала, имеется также на передней панели вход для флеш накопителя.
Генератор сигналов OWON XDG2035 имеет большой 7 дюймовый сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей.
Частота дискретизации 500 МГц, память 10 М и вертикальное разрешение 14 бит позволяют добиться повышенной точности, стабильности и малых искажений генерируемого сигнала.
Особенности
- Передовая технология DDS, до 35 МГц частота выходного сигнала
- Частота дискретизации реального времени до 0.5 ГГц и разрешение по частоте до 1 мкГц
- Длина записи сигнала произвольной формы до 10 млн. точек
- Вертикальное разрешение 14 бит
- Разнообразие встроенных форм сигнала: 6 основных форм сигнала, 152 встроенных видов сигнала произвольной формы
- Разнообразие возможностей модуляции: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, свип-генерация и генерация пачки
- Интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц
- Система команд SCPI для дистанционного управления и поддержка LabVIEW
- 7 дюймов сенсорный ЖК-дисплей с разрешением 800 x 480 пикселей
Технические характеристики
- Формирование сигнала методом прямого синтеза (DDS)
- Количество каналов: 2
- Максимальная частота выходного сигнала: 35 МГц
- Максимальная глубина памяти: 10 M
- Вертикальное разрешение: 14 бит
- Частота дискретизации реального времени до 500 МВыб/c
- Разрешение по частоте до 1 мкГц
- Разнообразие встроенных форм сигнала: 6 основных форм сигнала, 152 встроенных видов сигнала произвольной формы
- Разнообразие возможностей модуляции: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, свип-генерация и генерация пачки
- Интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц
- Система команд SCPI для дистанционного управления и поддержка LabVIEW
- 7 дюймовый сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей
- Интерфейсы: USB Host, USB Device, LAN
- Габариты: 340x177x90 (мм)
- Вес 2,5 кг
- Гарантия 2 года
