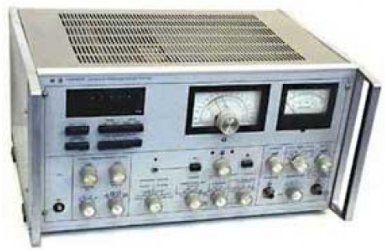

Генератор сигналов низкой частоты Г3-124М
Частота:
• Диапазоны в режимах синусоидального сигнала и узкополосного шума
- линейные 2 Гц - 200 кГц, 2 Гц - 20 кГц, 2 Гц - 2 кГц
- логарифмические 2 Гц - 2 кГц, 20 Гц - 20 кГц, 200 Гц - 200 кГц
• Основная погрешность установки 2 Гц - 2 кГц минимальная ±(2·10-5fн+0,01 Гц) 20 кГц - 300 кГц максимальная ±(2·10-5fн+ 10 Гц)
Выходное напряжение:
• Максимальное выходное напряжение сигнала синусоидальной формы на несогласованном выходе 8,7 В (на нагрузке 50 Ом) в шумовых режимах 3 В
• Максимальное выходное напряжение на согласованном выходе при выходном сопротивлении 50 Ом для синусоидального сигнала 5:5 В (10 В при отключенной нагрузке)
для шумового сигнала 3 В (1,5 В)
• Выходное сопротивление генератора (50±2,5) Ом и • Погрешность ослабления встроенного аттенюатора ≤ ±0,3 дБ
• Погрешность установки уровня по встроенному измерителю напряжения
- для синусоидального сигнала:20 Гц - 200 кГц ≤ ±4% 2 Гц - 20 Гц ≤ ±10%
- для шумового сигнала ≤ ±6%
• Нестабильность ≤ ±2 % за 3 часа работы
• Коэффициент гармоник 100 Гц - 100 кГц 0,1% в остальном диапазоне 0,2%
Режимы шума:
• Частотные диапазоны в режимах белого и розового шума 2 Гц - 2 кГц; 2 Гц - 20 кГц; 2 Гц - 200 кГц; 20 Гц - 20 кГц; 200 Гц - 200 кГц
• Полосы шумов в режиме узкополосного шума 10; 31,6; 100; 316 Гц
• Распределение амплитуд в шумовых режимах нормальное (Гауссово)
• Неравномерность спектральной плотности белого шума ±2дБ
• Динамический диапазон компрессии при автоматической регулировке уровня от сигнала внешнего датчика в режимах синусоидального сигнала и узкополосного шума 70 дБ
в режимах белого и розового шума -40 дБ
Дополнительные выходы:
• В генераторе предусмотрены дополнительные выходы сигналов с частотами 1 - 1,2 МГц, 200 - 240 кГц, 120 кГц, 1,2М Гц
• Предусмотрен дополнительный выход маркерных импульсов, появление которых соответствует изменению 3, 4 или 5-го знака по индикатору встроенного электронно-счетного частотомера
Общие данные
• Интервал рабочих температур от 0 до +40°С
• Относительная влажность при +25°С 98%
• Питание (220±22) В, (50±0,5) Гц; (220±11) В, (400±10) Гц
• Потребляемая мощность 85 ВА
• Габаритные размеры, масса 480х240х360 мм, 20 кг
