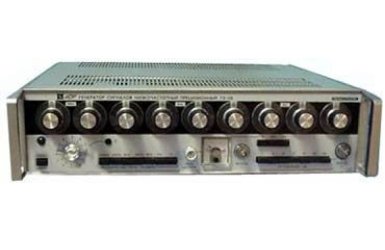

Г3-110 Генератор НЧ
Генератор является источником синусоидальных электрических колебаний в диапазоне 0,01 Гц-2 МГц с выcокой точностью и стабильностью частоты.
Функциональные возможности генератора ГЗ-110 значительно расширяются при использовании его в комплекте с программатором 321. В таком сочетании обеспечивается, автоматизация измерений, исключаются ошибки оператора при установке выходных параметров генератора, повышается его эксплуатационная надежность при интенсивном использовании.
Программатор 321 управляет частотой и выходным напряжением генератора ГЗ-110, подключенного к ному, по программе, предварительно записанной в памяти.Количество слов в программе 1 - 15.Число десятичных разрядов по частоте и напряжению в одном слове 11.
Программатор осуществляет управление в двоично-десятичном коде 8-4-2-1.
Уровень логического "0" не более 0,4 В.
Уровень логической "1" 2,4-4,5 В.
Предусмотрены управление программатором от внешнего тактового генератора, запуск цифровых измерительных приборов синхроимпульсом программатора и индикация номера команды.
Генератор поставляется как самостоятельно, так и в комплекте с программатором 321.
Основные данные Г3-110
• Диапазон частот 0,01 Гц-2 МГц (дискретно через 0,01 Гц)
• Основная погрешность установки частоты ±3*10-7 f Гц
• Нестабильность частоты в дискретных точках, Гц: ±5*10-9 f (за 15 мин), ±1*10-8 f (за 3 ч),
±3*10-8 f (за 16 ч)
• Номинальное выходное напряжение 1 В (50 Ом)
• Ослабление напряжения 0-85 дБ (с дискретностью через 1 дБ)
• Нестабильность выходного напряжения за 3 ч ±0,3% (100 Гц-2 МГц)
• Коэффициент гармоник 0,5% (10 Гц-2 МГц)
• Уровень побочных спектральных составляющих -66 дБ
