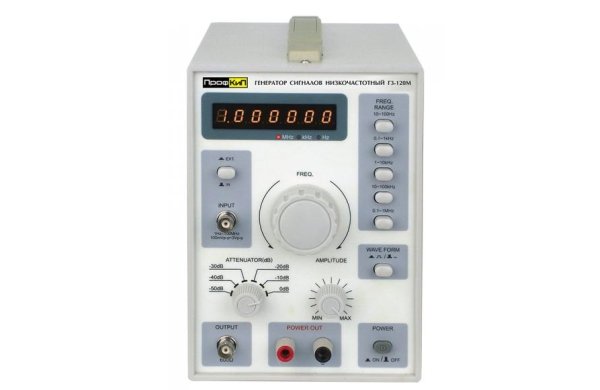

| НАЗНАЧЕНИЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-120М
Генератор сигналов низкочастотный ПРОФКИП Г3-120М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПРОФКИП Г3-120М может осуществляться внешними сигналами в независимости от их формы. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-120М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СИНУСОИДАЛЬНАЯ ВОЛНА | |
| Диапазон частот | 10 Гц … 1 МГц, 5 диапазонов |
| Точность | ±(3% + 1 Гц) |
| Выходное напряжение | ≥ 5 В (без нагрузки) ≥ 2.8 В (с нагрузкой 600 Ом) |
| Частотный отклик | 10 Гц … 1 МГц ±1.5 дБ ( с нагрузкой 600 Ом, задание частоты 1 кГц) |
| Коэффициент искажения | 400 Гц … 20 кГц 0.1% или менее 50 Гц … 500 кГц 0.5% или менее |
| ПРЯМОУГОЛЬНАЯ ВОЛНА | |
| Выходное напряжение | 10 Впик-пик или более |
| Время нарастания и спада | ≤ 0.25 мкс |
| Коэффициент заполнения | 50% ±5% при 1 кГц |
| ВНЕШНЯЯ СИНХРОНИЗАЦИЯ | |
| Полоса синхронизации | ±3% /В |
| Максимально допустимое входное напряжение | 10 В |
| Входной импеданс | 10 кОм ±10% |
| ЧАСТОТОМЕР | |
| Частотный диапазон | 1 Гц … 1 МГц |
| ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ | |
| Импеданс | 600 ОМ ± 10% |
| Выходной аттенюатор | 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ, 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом) |
ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-120М
• Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц
• Габаритные размеры: 142х197х233 мм
• Вес: 3.5 кг
КОМПЛЕКТ ПОСТАВКИ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ПРОФКИП Г3-120М
• Генератор сигналов низкочастотный ПРОФКИП Г3-120М
• Кабель питания
• Руководство по эксплуатации
