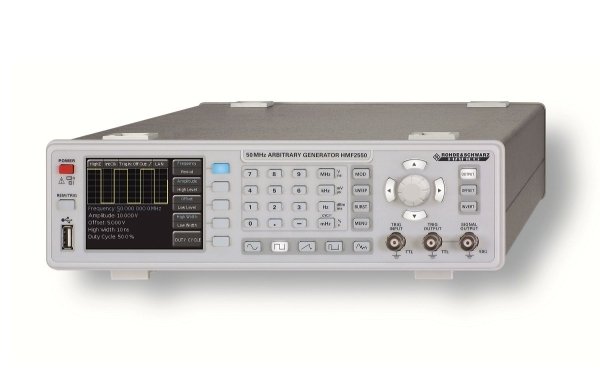

Генератор сигналов произвольной формы HAMEG HMF2550

Артикул: 1-18549

Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Диапазон частот выходного синусоидального сигнала: от 10 мкГц до 50 МГц.

Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.

Описание

Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.
Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.
Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.

Метрологические и технические характеристики

Наименование характеристик Значения характеристик
Диапазон частот выходного синусоидального сигнала от 10 мкГц до 25 МГц для модели HMF2525
от 10 мкГц до 50 МГц для модели HMF2550
Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц ±1´10-6
Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом от 5 мВ до 10 В
Дискретность установки размаха напряжения 1 мВ
Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц ±(0,01´Upp + 1 мВ)
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц ± 2 % в диапазоне до 10 МГц
± 2,5 % в диапазоне от 10 МГц до 25 МГц
± 5,0 % в диапазоне от 25 МГц до 50 МГц
Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В
Пределы абсолютной погрешности установки постоянного напряжения смещения ±(0,02 ´ Udc + 2 мВ)
Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В не более минус 70 дБ в диапазоне до 100 кГц
не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц
не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц
не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц
Диапазон частот выходных прямоугольных импульсов от 100 мкГц до 12,5 МГц для модели HMF2525
от 100 мкГц до 25 МГц для модели HMF2550
Диапазон длительностей импульсов прямоугольного сигнала от 15 нс до 999 с
Длительность фронта и среза прямоугольного сигнала не более 8 нс
Разрешение АЦП 14 бит
Частота дискретизации АЦП 250 МГц
Количество отсчетов для формирования сигналов произвольной формы 256 000
Условия эксплуатации и массогабаритные характеристики
Нормальные условия применения Температура: (20±5) 0С
Относительная влажность воздуха: (от 30 до 80) %
Атмосферное давление: (от 84 до 106) кПа
Хранение/транспортирование Температура: (от минус 20 до +70) 0С
Относительная влажность воздуха: не более 85 %
Атмосферное давление: (от 70 до 107) кПа
Масса Не более 3,4 кг
Геометрические размеры (ширина ´ высота ´ глубина) 285 мм ´ 75 мм ´ 365 мм
Питание прибора (от 190 до 250) В, (от 48 до 52) Гц
Потребляемая мощность Не более 30 Вт
Время прогрева 30 мин

Поверка осуществляется по документу «Генераторы сигналов произвольной формы HMF2525, HMF2550. Методика поверки» МП РТ 1696-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.
