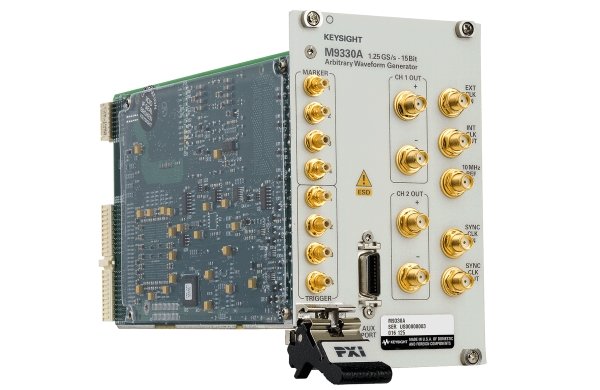

Произвольный генератор формы волны M9330A, 15 бит, 1.25 Гвыб/с
Ключевые Характеристики & Спецификации
Уведомление для клиентов из стран Европейского Союза: этот продукт не обновляется с ЕС RoHS соответствие, поэтому компания keysight будет только продолжать продавать этот продукт в государства-члены ЕС до 31 декабря 2016 года. Пожалуйста, обратитесь к местному торговому представителю на вопросы и рекомендуемых альтернативного продукта (- ов).
Приложения
- Тест радар
- Спутниковое тест
Функциональность
- Очень высокое качество сигнала генератор сигналов произвольной формы
- 1 модулированного ГГц
- Расширенный механизм виртуализации
ТТХ
- 15-битным разрешением, -65 ДБН коэффициент гармоник, -150 ДБН/Гц уровень шума
- 1.25 Гвыб/частоту выборки 500 МГц полосы пропускания на канал с
Описание
M9330A генератора произвольных сигналов компании keysight обеспечивает беспрецедентный уровень производительности для создания сложных широкополосных сигналов. Высокая частота дискретизации и высокое разрешение в один документ, позволяющий дизайнерам создавать идеальные сигналы для тестирования радиолокационных и спутниковых систем с быстрой перестройкой частоты. Каждый канал обеспечивает M9330A 500 МГц полосы частот модуляции и более 65 ДБН паразитных бесплатный динамический диапазон. Когда M9330A сочетается с широкополосных квадратурных интерполятора, модуляции и шириной полосы пропускания 1 ГГц и может быть реализована в диапазоне сверхвысоких частот для подлинного моделирования сигнала для тестирования подсистемы ПЧ и РЧ.
Типичные области применения, используя эти продукты включают в себя РЛС, РЭБ Т&М, СШП Т&М, воздушно-космической обороны Т&М и коммерческого Т&M применения.
Особенности:
- Вариант 300, динамической виртуализации представляет собой аппаратный интерфейс, который позволяет пользователю динамически точке с заранее определенными сигналами несущей создан при прямой цифровой синтез двигателя.
- Вариант 330, прямой цифровой синтез, обеспечивает эффективное сжатие модуляцию на несущей.
- Вариант 350, функциональный генератор представляет собой простой в использовании, удобный графический интерфейс, что делает его чрезвычайно легко для генерации синусоиды, квадратные волны, трамплины и множество других сигналов, а также АМ, ФМ, FSK и другие модуляции.
- Два канала выходной вал дифференциала и несимметричных конструкций
- Multi-излучателя и многоходовых возможности моделирования с помощью синхронизации нескольких модулей
- Сигналов сложной формы могут быть созданы через расширенный механизм виртуализации
- Кредитное плечо существующего программного обеспечения: использование кода из MATLAB® и других программ, таких как N7509A генерации сигналов элементов для облегчения интеграции
- 1.25 г выборки/часы с
- 15 бит разрешение по вертикали
- Операции двойной канал
- Дифференциальный и несимметричный выходы
- До 16 МС память для хранения сигналов (Опция 016)
- Синхронизация нескольких модулей
- До 125 тыс. формульных сегментов сигнала
- До 16 к уникальным определяемых последовательностей
- Драйверов ivi-com и драйверов ivi-C уступчивое водителей
- Полный контроль инструмента из MATLAB и LabVIEW™
- Совместим с cpci, pxi и в формате pxie (только гибридные слоты) мэйнфреймов
Создавать сложные сценарии, используя наши новейшие технологии в генерации сигнала
Программное обеспечение MATLAB для M9330A является заказываются напрямую от компании keysight для создания ваших собственных сигналов произвольной формы (мульти-тональных сигналов, импульсных радиолокационных сигналов, и множества несущих модулированных сигналов), измерение и анализ процедуры и измерительных приборов – подробнее см. опции и аксессуары вкладке этой страницы. Демонстрационное видео, показывающее, как использовать MATLAB с приборами keysight.
MATLAB это зарегистрированная в США торговая марка Математика работает, Инк.
LabVIEW является зарегистрированной торговой маркой национальных инструментов.
