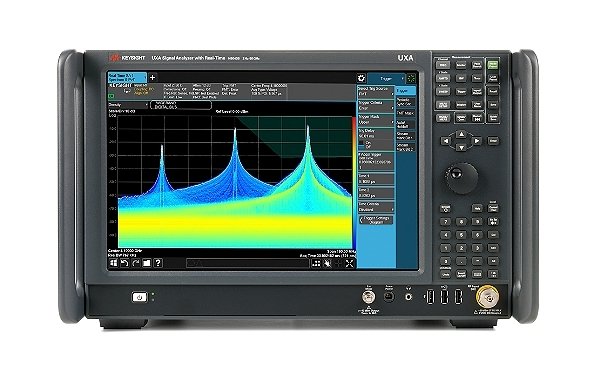

Анализатор сигналов Keysight N9040B

Артикул: 1-350289

  • Определение реальных характеристик устройств благодаря широкой полосе (до 1 ГГц) и наглядности анализа самых сложных сигналов
  • Лучшие в отрасли показатели по фазовым шумам и величине динамического диапазона, свободного от паразитных составляющих: 78 дБн в полосе 510 МГц
  • Возможность расширения диапазона частот до 110 ГГц и выше с помощью внешних смесителей
  • Захват нестационарных сигналов с помощью функции анализа спектра в реальном времени
  • Захват слабых помех с помощью тракта с пониженным уровнем шумов

Анализатор сигналов UXA, от 3 Гц до 50 ГГц

  • Определение реальных характеристик устройств благодаря широкой полосе (до 1 ГГц) и наглядности анализа самых сложных сигналов
  • Лучшие в отрасли показатели по фазовым шумам и величине динамического диапазона, свободного от паразитных составляющих: 78 дБн в полосе 510 МГц
  • Возможность расширения диапазона частот до 110 ГГц и выше с помощью внешних смесителей
  • Захват нестационарных сигналов с помощью функции анализа спектра в реальном времени
  • Захват слабых помех с помощью тракта с пониженным уровнем шумов
Частота от 3 Гц до 50 ГГц; до 1,1 ТГц со смесителями



Опции расширения диапазона частот 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz
Максимальная полоса анализа / пропускания 1 ГГц
Опции расширения полосы анализа 25 standard, 40, 255, 510 MHz, 1 GHz
Максимальная полоса пропускания реального времени 510 МГц
Полоса анализа в режиме реального времени 255 МГц, 510 МГц
Средний уровень собственных шумов (1 ГГц) -171 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -136 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -136 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -146 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,16 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +22 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц -
Приложения общего назначения
  • Аналоговая демодуляция
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
  • MATLAB
Приложения для сотовой связи
  • LTE
  • W-CDMA
Приложения для систем беспроводной связи -
Приложения для цифрового видео -
Уровень производительности ◆◆◆◆◆◆
Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
Мин. длительность для 100%-ой вероятности захвата 3,517 мкс
Динамич. диапазон, своб. от паразит. составляющих 78 дБн
Запуск
  • Запуск по частотной маске (FMT)
  • Запуск с временным разделением сигналов (TQT)
  • Запуск по уровню
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
Приложения с функцией запуска по частотной маске
  • Программа векторного анализа сигналов 89600 VSA
  • Анализатор спектра реального времени
Наличие измерительных приложений  Да
Настольные  Да
