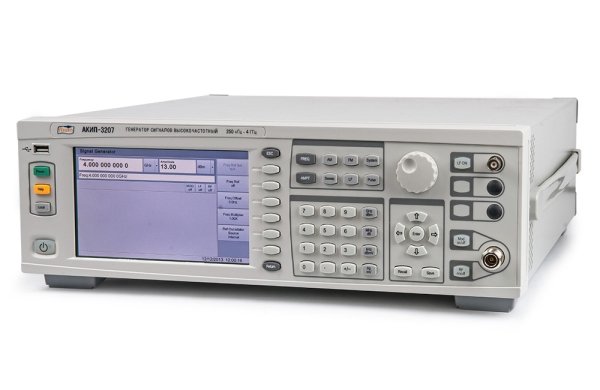

Генератор сигналов АКИП-3207

Артикул: 1-13450

ВЫХОДНЫЕ ПАРАМЕТРЫ
• Частотный диапазон: 250 кГц … 4 ГГц
• Разрешение: 0,1 Гц
ВЫХОДНОЙ УРОВЕНЬ
• Диапазон: - 127…13 дБм
• Разрешение: 0,01 дБ
• ВЧ выход: N тип, 50 Ом
• КСВН: < 1,5

ОБЩИЕ ДАННЫЕ
• Интерфейсы: USB, LAN, GPIB
• Размеры: 410 × 130 × 400 мм
• Вес: 10 кг




Генератор сигналов АКИП-3207


• Диапазон частот: 250 кГц … 4 ГГц
• Разрешение по частоте 0,1 Гц
• Выходной уровень: -127дБм … 13 дБм
• Разрешение по амплитуде: 0,01 дБм
• Фазовый шум: < -115 дБс/Гц (отстройка на 20 кГц от несущей 1 ГГц)
• Режимы модуляции: AM, ЧМ, ФМ, ИМ
• ЖК-дисплей с диагональю 17,8 см
• Интерфейсы: USB,LAN, GPIB




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 250 кГц … 4 ГГц
Разрешение 0,1 Гц
Погрешность уст. частоты ±1×10-7 /год
ВЫХОДНОЙ УРОВЕНЬ Диапазон - 127…13 дБм
Разрешение 0,01 дБ
Погрешность установки < ± 2 дБ
ВЧ выход N тип, 50 Ом
КСВН < 1,5
Плотность фазовых шумов < -1145 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
Паразитная ЧМ ? 10 Гц ?полоса:0.3…3 кГц , Fc ? 1 ГГц?
Гармоника несущей < -30 дБн
Негармонические составляющие < - 50 дБн
АМПЛИТУДНАЯ МОДУЛЯЦИЯ Глубина модуляции 0 … 100 % (разрешение 0,1 %)
Частота модуляции 20 Гц … 20 кГц
Искажение < 2 %
ЧАСТОТНАЯ МОДУЛЯЦИЯ Девиация частоты 20 Гц … 100 кГц
Разрешение < 1 %
Частота модуляции 20 Гц … 80 кГц
Искажение < 0,1 %
ФАЗОВАЯ МОДУЛЯЦИЯ Девиация фазы 0 … 10 рад (Fмод < 10 кГц); 0 … 5 рад (10 кГц < Fмод < 20 кГц)
Разрешение < 1 %
Частота модуляции 300 Гц … 20 кГц
Искажение < 0,1 %
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ Подавление в паузе ?80 дБ
Время нарастания/спада < 60 нс
Длительность импульса 400 нс … 1 с
Период следования 1 мкс … 2 с
Разрешение 100 мс
ВХОДЫ / ВЫХОД Выход ОГ 10 МГц, > 0,35 Вскз (BNC, 50 Ом)
Вход ОГ 10 МГц, 0,5 … 2 Вскз (BNC, 50 Ом)
ОБЩИЕ ДАННЫЕ ЖК-дисплей Диагональ 17,8 см, разрешение: 800 х 480 точек
Напряжение питания 220 В (± 22 В), 47~53 Гц;
Потребляемая мощность < 50 Вт
Рабочая температура 0…40°С
Интерфейсы USB, LAN, GPIB
Размеры 410 × 130 × 400 мм
Вес 10 кг
Комплект поставки
• Кабель питания
• Руководство по эксплуатации
